1 DESCRIPTION DE LA CHAUDIÈRE
1.1 INTRODUCTION
Les MURELLE HE 50 R ErP sont des
chaudières à pré-mélange à condensa-
tion, uniquement destinées au chauffa-

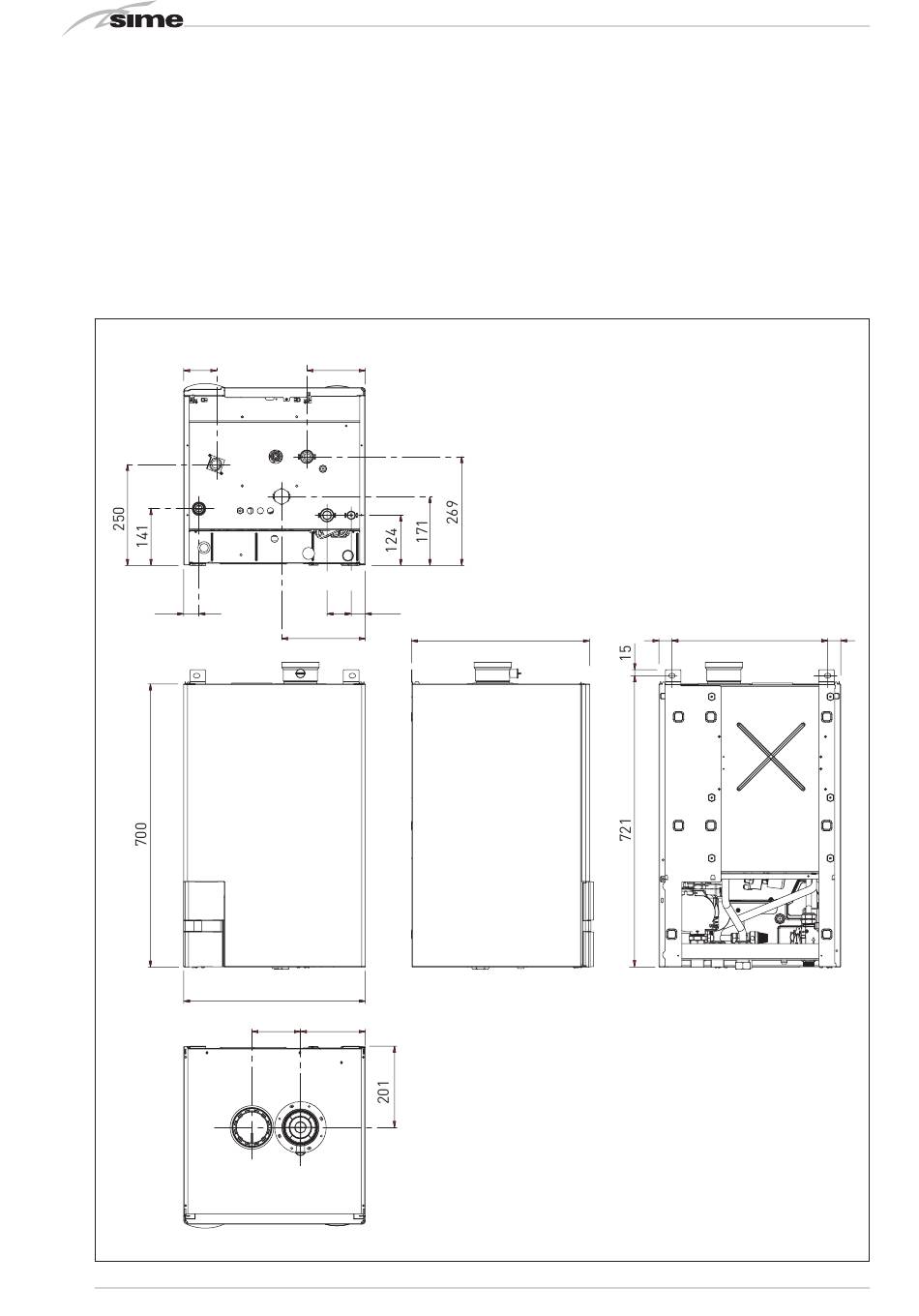

1.2 DIMENSIONS (fig. 1)
82
G
S3
38
CS
4
ge, avec un large champ de modulation
de puissance (de 20% à 100% de puis-
sance), programmées pour fonctionner
seuls ou en combinaison avec d'autres
groupes thermiques en séquence/casca-
145
R3
R C
60
35
208
450
120 161
CA
M
440
RACCORDEMENTS
R Retour chauffage
M Départ chauffage
G Gaz
R3 Retour ballon préparateur
C Remplissage installation
S3 Évacuation condensats
CA Conduit aspiration air
CS Conduit d'évacuation fumées ø 80
de, indépendantes l'une de l'autre.
Suivez les instructions de ce manuel
pour une installation correcte et un fon-
ctionnement parfait.
385
=
1"
1"
3/4"
1"
1/2"
ø 25
ø 80
=
Fig. 1
