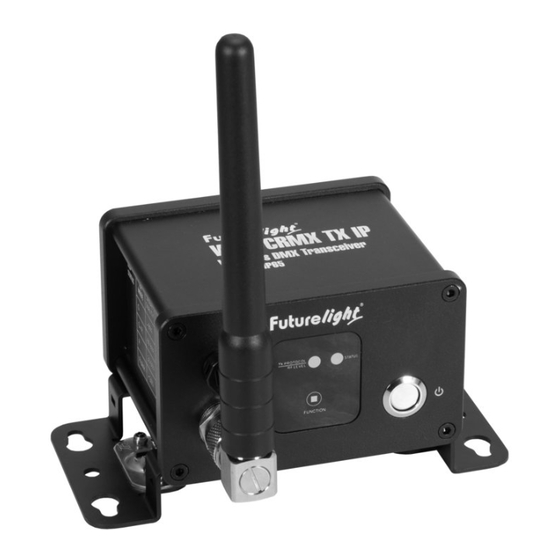

Futurelight WDS-CRMX TX IP Bedienungsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Diese Anleitung herunterladen

Werbung

Kapitel

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Futurelight WDS-CRMX TX IP

Inhaltszusammenfassung für Futurelight WDS-CRMX TX IP

  • Seite 2: Inhaltsverzeichnis

    TECHNISCHE DATEN ......... 10 Zubehör ..............10 D00149131, Version 1.0, Stand 26/10/2023 Produkt-Updates, Dokumentation, Software und Support erhalten Sie unter www.futurelight.com. Die neueste Version der Bedienungsanleitung finden Sie im Downloadbereich des Produkts. © Futurelight. Alle Rechte vorbehalten. Dieses Dokument darf ohne schriftliche Genehmigung des Copyrightinhabers weder ganz noch teilweise reproduziert werden.

  • Seite 3: Einführung

    Wenn Sie nachfolgende Hinweise beachten, sind wir sicher, dass Sie über viele Firmware- und Software- Jahre Freude an Ihrem Kauf haben werden. Diese Bedienungsanleitung zeigt Updates, Support und Ihnen, wie Sie Ihr neues Produkt von Futurelight installieren, in Betrieb nehmen News zur Marke. Sie und nutzen. finden all das und vieles...

  • Seite 4: Wichtige Sicherheitshinweise

    WICHTIGE SICHERHEITSHINWEISE WARNUNG! Lesen Sie aufmerksam die Sicherheitshinweise und benutzen Sie das Produkt nur wie in dieser Anleitung beschrieben, damit es nicht versehentlich zu Verletzungen oder Schäden kommt. Verwendungszweck • Der DMX-Transceiver bzw. DMX-Funkempfänger dient zum sicheren Übetragen von DMX512-Signalen im Innen- und Außenbereich.

  • Seite 5: Bedienelemente Und Anschlüsse

    BEDIENELEMENTE UND ANSCHLÜSSE Transceiver (TX/RX) Element Funktion Antenne Schauben Sie die Antenne auf den Antennenanschluss und richten Sie sie für den Betrieb senkrecht auf. Druckausgleichselement Verhindert die Entstehung von Kondenswasser im Geräteinneren. RGB-Statusanzeige Im TX-Modus (Sender): Zeigt die Einstellung des Frequenzbands an TX PROTOCOL / RF LEVEL ( Übertragungsprotokoll umschalten, Seite 9).

  • Seite 6: Empfänger (Rx)

    Empfänger (RX) Element Funktion Antenne Schauben Sie die Antenne auf den Antennenanschluss und richten Sie sie für den Betrieb senkrecht auf. Druckausgleichselement Verhindert die Entstehung von Kondenswasser im Geräteinneren. Taste FUNCTION Zum Trennen der Verbindung drei Sekunden drücken, bis die blaue Statusanzeige erlischt.

  • Seite 7: Installation

    INSTALLATION Sender und Empfänger aufstellen 1) Die maximale Distanz zwischen Sender und Empfänger ist während des Betriebs abhängig von den Umgebungsbedingungen. Für eine optimale Datenübertragung sollte zwischen Sender und Empfänger Sichtverbindung bestehen und sie sollten sich mindestens 1 m über dem Publikum, Bäumen und anderen Hindernissen befinden.

  • Seite 8: Anwendungen

    ANWENDUNGEN Mit CRMX können Sie flexibel Punkt-zu-Punkt- und Punkt-zu-Mehrpunkt über große Distanzen und in jeder Umgebung einrichten. Punkt-zu-Punkt-Verbindung Das DMX-Signal wird bei einem Sender eingespeist und von diesem per HF gesendet. Ein Empfänger mit demselben Übertragungsprotokoll empfängt das HF-Signal und gibt es als DMX-Signal aus. Punkt-zu-Mehrpunkt-Verbindung Das DMX-Signal wird bei einem Sender eingespeist und von diesem per HF gesendet.

  • Seite 9: Bedienung

    BEDIENUNG Sender und Empfänger verbinden 1) Verbinden Sie den Sender und den/die Empfänger mit dem Stromnetz und schalten Sie die Geräte ein. 2) Drücken Sie am Sender kurz FUNCTION. Die blauen Statusanzeigen an Sender und Empfänger blinken in schnellem Rhythmus, bis die drahtlose Verbindung hergestellt ist.

  • Seite 10: Technische Daten

    TECHNISCHE DATEN WDS-CRMX RX / WDS-CRMX TX Spannungsversorgung: 100-240 V AC, 50/60 Hz Gesamtanschlusswert: 1,6 W Schutzart: IP65 Ansteuerung: W-DMX (G4S/G3) by Wireless Solution, CRMX by LumenRadio DMX-Kanäle: Funkübertragung: im 2,4-GHz-Band (ISM) Modulation: GFSK Reichweite: bis zu 600 m (bei Sichtkontakt) Antenne: 5 dBi DMX-Anschluss:...
  • Seite 11 TECHNICAL SPECIFICATIONS ......19 Accessories............. 19 D00149131, version 1.0, publ. 26/10/2023 For product updates, documentation, software and support please visit www.futurelight.com. You can find the latest version of this user manual in the product’s download section. © Futurelight. All rights reserved.

  • Seite 12: Introduction

    INTRODUCTION Welcome to Futurelight! Thank you for choosing one of our products. Experience Futurelight. Futurelight offers professional and reliable lighting solutions for demanding Product videos, suitable applications. accessories, firmware and software updates, If you follow the instructions given in this manual, we are sure that you will documentation and the enjoy this product for a long period of time.

  • Seite 13: Important Safety Instructions

    IMPORTANT SAFETY INSTRUCTIONS WARNING! Please read the safety warnings carefully and only use the product as describe in this manual to avoid accidental injury or damage. Intended use • The wireless DMX transceiver / DMX receiver serves for wireless transmission of DMX512 signals in indoor and outdoor areas.

  • Seite 14: Operating Elements And Connections

    OPERATING ELEMENTS AND CONNECTIONS Transceiver (TX/RX) Element Function Antenna Screw on the antenna provided to the antenna input and put it in a vertical position. Pressure compensation Prevents the development of condensation inside the device. element TX PROTOCOL / RF LEVEL Meaning of the LED in TX (transmission) mode: shows which frequency RGB indicator band is used ( Switching the TX protocol, page 18).

  • Seite 15: Receiver (Rx)

    Receiver (RX) Element Function Antenna Screw on the antenna provided to the antenna input and put it in a vertical position. Pressure compensation Prevents the development of condensation inside the device. element FUNCTION button To unpair the receiver, press this button until the blue indicator goes out (approx.

  • Seite 16: Installation

    INSTALLATION Placing transmitter and receiver 1) The maximum distance between the transmitter and receiver is dependent on the ambient conditions. To optimize range and performance maintain a line-of-sight between the transmitter and receiver and position the devices at least 1 m above the audience, trees and other obstacles. 2) Find a suitable location for the receiver and if necessary, fasten it using the mounting brackets.

  • Seite 17: Applications

    APPLICATIONS CRMX allows creating reliable point-to-point and point-to-multipoint installations over large distances and in any environment. Point-to-point connection The DMX signal is fed to a transmitter which sends it via RF. A receiver with the same transmission protocol receives the RF signal and distributes it as a DMX signal. Point-to-multipoint connection The DMX signal is fed to a transmitter which sends it via RF.

  • Seite 18: Operation

    OPERATION Pairing the transmitter and receiver Connect transmitter and receiver to the mains power and switch them on. Shortly press FUNCTION on the transmitter. The blue LEDs on the transmitter and receiver flash quickly until the wireless connection is established. Once connected, the LEDs flash slowly.

  • Seite 19: Technical Specifications

    TECHNICAL SPECIFICATIONS WDS-CRMX RX / WDS-CRMX TX Power supply: 100-240 V AC, 50/60 Hz Power consumption: 1.6 W IP classification: IP65 Control: W-DMX (G4S/G3) by Wireless Solution, CRMX by LumenRadio DMX channels: Carrier frequency: 2.4 GHz ISM band Modulation: GFSK Coverage: up to 600 m (line-of-sight) Antenna:...
  • Seite 20 Futurelight is a brand of Steinigke Showtechnic GmbH · Andreas-Bauer-Str. 5 · 97297 Waldbüttelbrunn Germany D00149131 Version 1.0 Publ. 26/10/2023...
