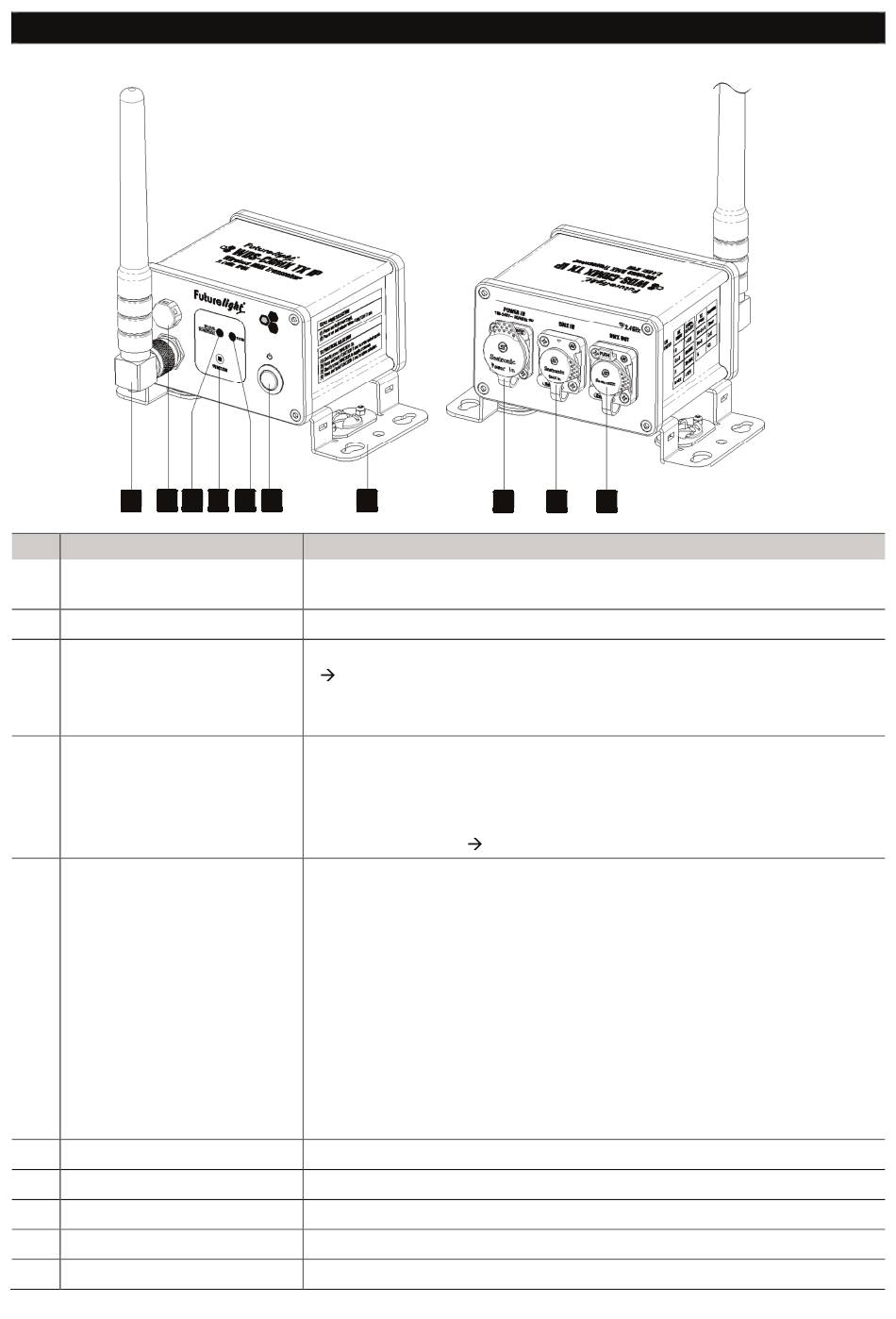

Transceiver (TX/RX)
1
2
Nr.
Element
1
Antenne
2
Druckausgleichselement
3
RGB-Statusanzeige
TX PROTOCOL / RF LEVEL
4
Taste FUNCTION
5
Blaue Statusanzeige
STATUS
6
Netzschalter
7
Montagebügel
8
Buchse POWER IN
9
Buchse DMX IN
10
Buchse DMX OUT
BEDIENELEMENTE UND ANSCHLÜSSE
3
4
5
6
Funktion
Schauben Sie die Antenne auf den Antennenanschluss und richten Sie
sie für den Betrieb senkrecht auf.
Verhindert die Entstehung von Kondenswasser im Geräteinneren.
Im TX-Modus (Sender): Zeigt die Einstellung des Frequenzbands an
( Übertragungsprotokoll umschalten, Seite 9).
Im RX-Modus (Empfänger): Zeigt die Signalstärke = Grün > 80%, Grün +
Rot 60-80%, Rot 30-60%, Rotes Blinken<30%
Im TX-Modus (Sender): Zum Aufbau einer Übertragungsstrecke kurz
drücken.
Im RX-Modus (Empfänger): Zum Trennen der Verbindung drei Sekunden
drücken, bis die blaue Statusanzeige erlischt.
Weitere Funktionen
Im TX-Modus (Sender):
• Leuchtet kontinuierlich: Übertragungsstrecke aktiv, DMX-Signale
werden gesendet
• Blinkt alle 1,0 s: Übertragungsstrecke aktiv, es liegt kein DMX-Signal an
• Blinkt alle 0,2 s: Das Gerät versucht, eine Übertragungsstrecke zu
einem Empfänger aufzubauen
Im RX-Modus (Empfänger):
• Leuchtet kontinuierlich: Übertragungsstrecke aktiv, DMX-Signale
werden empfangen
• Blinkt alle 1,0 s: Übertragungsstrecke aktiv, es liegt kein DMX-Signal an
• Blinkt alle 0,2 s: Das Gerät versucht, eine Übertragungsstrecke zu
einem Sender aufzubauen
• Aus: Übertragungsstrecke nicht aktiv
Schaltet das Gerät ein und aus.
Mit Aufnahme für Omegabügel für flexible Montagemöglichkeiten.
#
Verriegelbare IP-T-Con-Buchse für den Netzanschluss.
#
DMX-Eingang, 3-Pol-XLR IP
#
DMX-Ausgang, 3-Pol-XLR IP
7
8
Abschnitt Bedienung, Seite 9.
5 • DE
