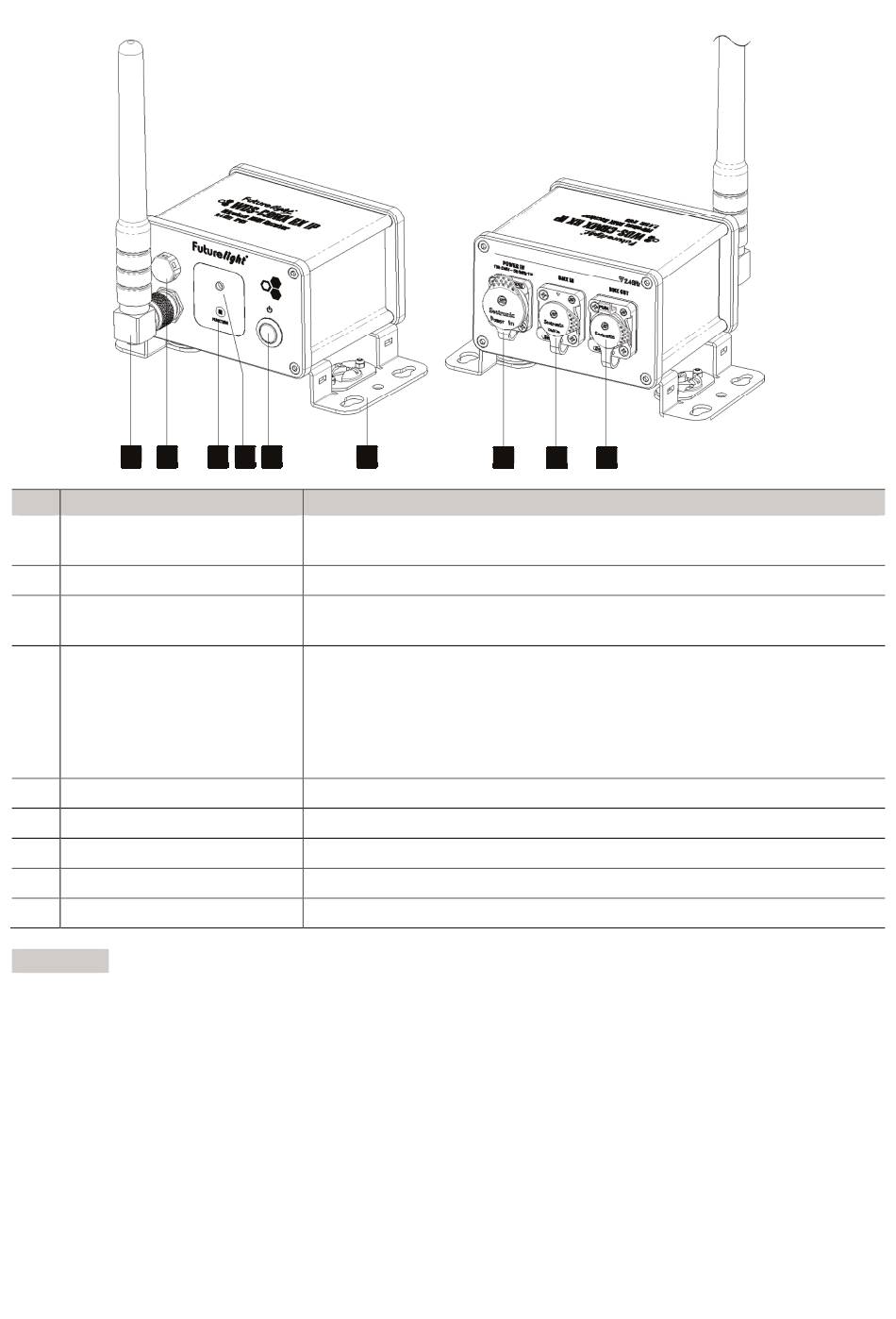

Empfänger (RX)
2
1
Nr.
Element
1
Antenne
2
Druckausgleichselement
3
Taste FUNCTION
4
Statusanzeige
5
Netzschalter
6
Montagebügel
7
Buchse POWER IN
8
Buchse DMX IN
9
Buchse DMX OUT
#
Hinweis
Die Netz- und DMX-Anschlüsse sind in korrekt gestecktem Zustand spritzwassergeschützt nach IP65. Bei
Nichtgebrauch die Anschlüsse unbedingt mit den Gummidichtkappen verschließen.
3
4
5
Funktion
Schauben Sie die Antenne auf den Antennenanschluss und richten Sie
sie für den Betrieb senkrecht auf.
Verhindert die Entstehung von Kondenswasser im Geräteinneren.
Zum Trennen der Verbindung drei Sekunden drücken, bis die blaue
Statusanzeige erlischt.
• Leuchtet kontinuierlich: Übertragungsstrecke aktiv, DMX-Signale
werden empfangen
• Blinkt alle 1,0 s: Übertragungsstrecke aktiv, es liegt kein DMX-Signal an
• Blinkt alle 0,2 s: Das Gerät versucht, eine Übertragungsstrecke zu
einem Sender aufzubauen
• Aus: Übertragungsstrecke nicht aktiv
Schaltet das Gerät ein und aus.
Mit Aufnahme für Omegabügel für flexible Montagemöglichkeiten.
#
Verriegelbare IP-T-Con-Buchse für den Netzanschluss.
#
DMX-Eingang, 3-Pol-XLR IP
#
DMX-Ausgang, 3-Pol-XLR IP
6
7
6 • DE
8
9
