Flowfit CUA252
Endress+Hauser
Betrieb mit Luftblasenfalle

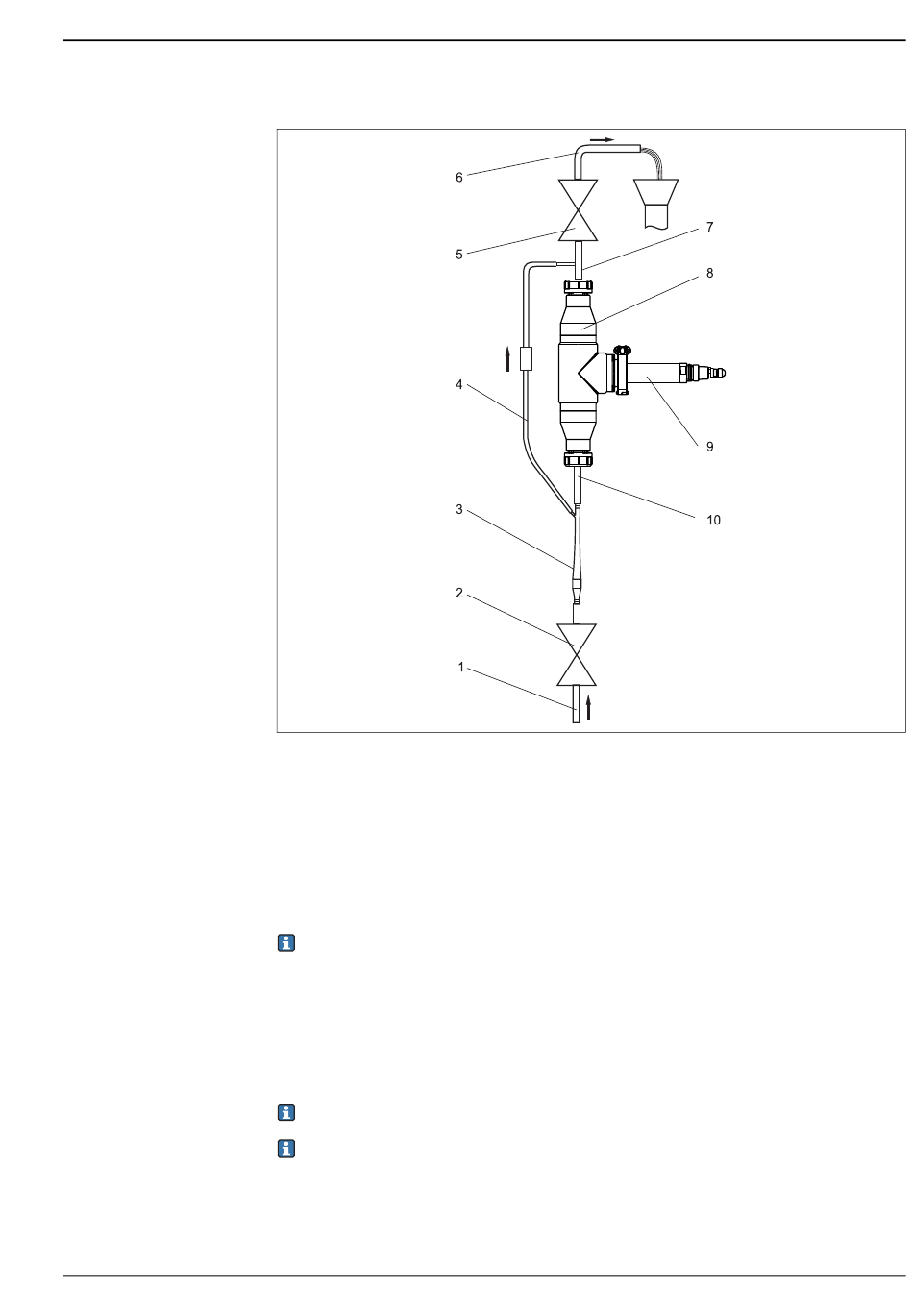

Anschlussbeispiel mit Luftblasenfalle
1 Zulauf von unten
2 Absperrventil
3 Luftblasenfalle
4 Entlüftung der Luftblasenfalle (im Lieferumfang enthalten)
5 Absperrventil (Drossel zur Druckerhöhung)
6 Ablauf
7 Übergang auf D 12 mit Anschluss für Entlüftungsleitung (im Lieferumfang enthalten)
8 Durchflussarmatur CUA252
9 Trübungssensor CUS52D
10 Übergang auf D 12
Das bei der Luftblasenfalle anfallende Verlustwasser ist nicht zum Rückspeisen in den Prozess
geeignet.
Benutzen Sie für die Verschlauchung PVC-Schläuche mit Innendurchmesser 12 mm (3/8").
Sichern Sie die Verschlauchungen mit Schneckengewindeschellen (nicht im Lieferumfang enthalten).
Zu- und Ablaufanschluss der Durchflussarmatur sind immer identisch, das System ist symmetrisch.
Installieren Sie die Durchflussarmatur senkrecht.
Der Zulauf muss unten angeschlossen werden (Hauptstrom steigend).
Vermeiden Sie Knicke und Schlaufen in der Verschlauchung.
Beachten Sie die Einbauhinweise (Strömungsrichtung) für den Sensor.
Beachten Sie den maximalen Druck und die maximale Temperatur beim Betrieb der Luftblasen-
falle.
