2.2. INSTRUMENTENBESCHREIBUNG
HT307
Lux/fc light met er

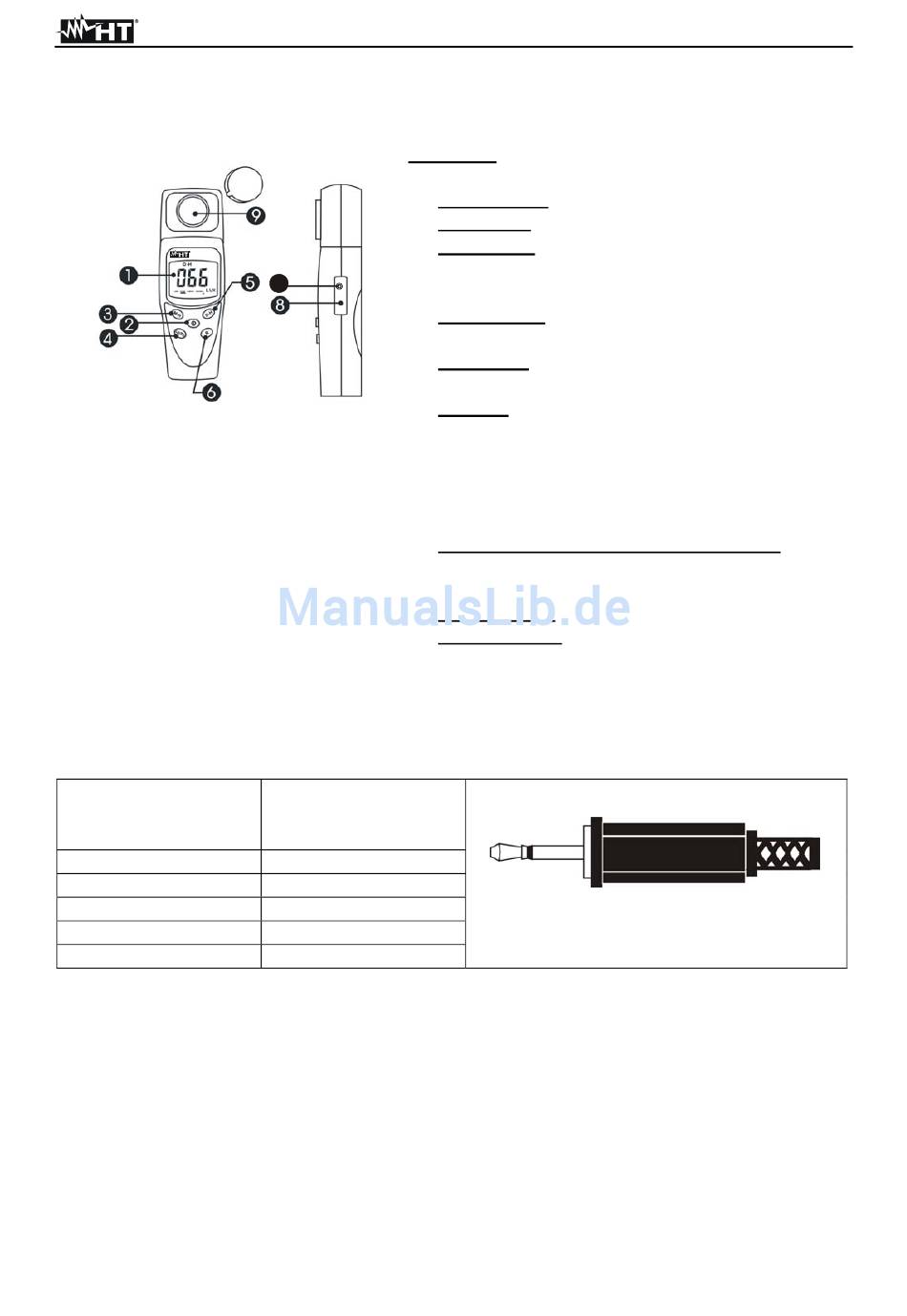

Fig. 1: Instrumentenbeschreibung
Messbereich
20 Lux/fc
200 Lux/fc
2000 Lux/fc
20 kLux/fc
200 kLux
LEGEND:
1. LCD Display mit 2000 Punkten.
2. Power key: An / Aus Taste
3. M/H Taste: Max / Min Taste. Mindestens 1
sec drücken um diese Funktion wieder zu
7
deaktivieren.
4. Lx/Fc Taste: Einheit Lux oder fc wählen
(1 fc=10.76 lux).
5. D-H Taste: Data Hold Taste um den Messwert
"einzufrieren".
6. R Taste: durch zyklisches Drücken der Range
Taste sind folgende Messbereiche wählbar: 20
lux, 200 lux, 2000 lux, 20 Klux, 200 klux, / 20
fc, 200 fc, 2000 fc, 20 Kfc. Insgesamt sind, 5
Bereiche für Lux and 4 Bereiche für fc.
verfügbar.
7. Ausgang für den Analogausgang DC. Siehe
Tabelle
Signalwerten zu erhalten:.
8. ADJ Trimmer für manuellen Nullabgleich.
9. Photodetektor
DC Ausgang
1 Lux/fc = 10 mV
1 Lux/fc = 1 mV
1 Lux/fc = 0.1 mV
1 Lux/fc = 0.01 mV
1 Lux = 0.001 mV
DE - 4
1
um
das
Verhältnis
Stecker für DC Analog Ausgang
HT307
zu
dem
