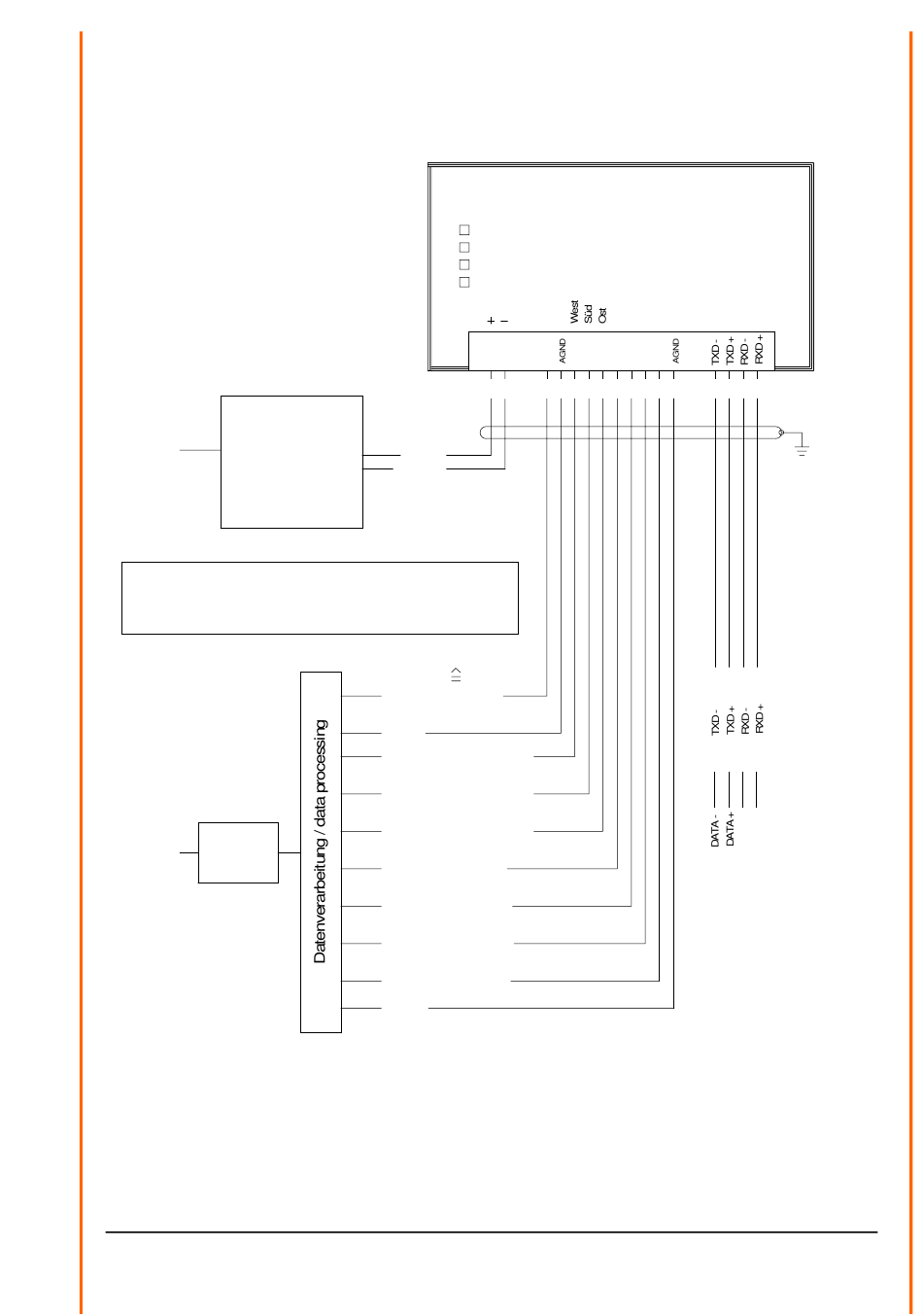

5.5 Anschlussschaltbild
N = Niederschlag
P = Precipitation
H = Helligkeit
B = Brightness
W = Windgeschwindigkeit
W = Wind Speed
T = Temperatur
T = Temperature
F = Feuchte
H = Humidity
D = Dämmerung
TW = Twliight
Versorgung
Power Supply
15 - 24 V AC
Netz
15 - 24 V DC + 10 %
Mains Power
Stromaufnahme < 150 mA
+ Heizung 350 mA
Current load < 150 mA
+ Heating 350 mA
Versorgung GND / Analog AGND
Galvanische Trennung der Massen für nachfolgende Elektronik erforderlich
Operating Voltage GND / Analog AGND
Galvanic isolation of the grounds necessary with further processing electronics.
Versorgung
Netz
Power Supply
Mains Power
Clima Sensor D Anschlussbelegung / Pin connection
DCF 77 + 0 - 10 V + RS 485 + Heizung / Heating
4. 9100. 00. 061 = 0...10V
4. 9101. 00. 061 = 0...10V
4. 9110. 00. 061 = 0...10V
4. 9111. 00. 061 = 0...10V
Kabel
15 - 24 V
N
cable
AC / DC
P
1
2
3 4 5 6
+ ~
~
GND
Ausgang / Output
Analog
Niederschlag ja / nein
Precipitation yes / no
AGND
Helligkeit West 0..150 kLux
Brightness West 0..150 kLux
Helligkeit Süd 0..150 kLux
Brightness South 0..150 kLux
Helligkeit Ost 0 ..150 kLux
Brightness East 0 ..150 kLux
Windgeschw. 0..40 m/s
Wind Speed 0..40 m/s
Temperatur -20 ..+60 °C
Temperature -20 ..+60 °C
rel. Feuchte 0 .. 100 %
rel. Humidity 0 ... 100 %
Dämmerung 0 ... 250 Lux
Twilight 0 ... 250 Lux
AGND
10 - 26
N H W D
/ P B W Tw
N H D
/ P B Tw
N H W T F D / P B W T H Tw
N H T F D
/ P B T H Tw
H
H H
W
T
F
D
B
B B
W
T
H
TW
7
8
9 10 11 12
1314 1516
Datenschnittstelle
Data - Interface
Vollduplex - Modus
Full - duplex Mode
N C
Halbduplex - Modus
Half - duplex - Mode
Erde / Earth
