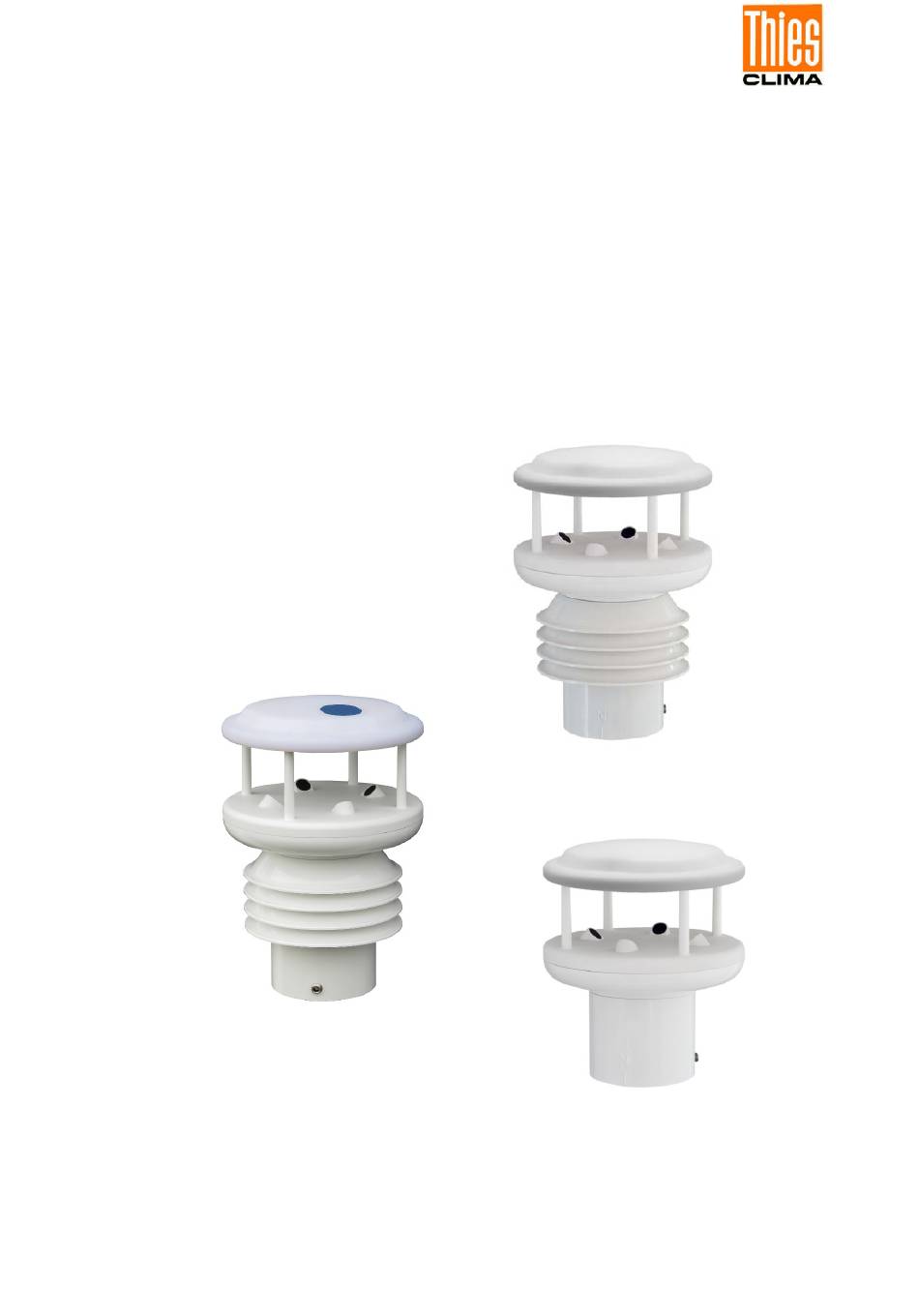

- Seite 1 CLIMA SENSOR US Kurz-Anleitung 4.920x.x0.xxx Ab Softwareversion V4.16 Stand: 02/2020 4.9200.00.xxx ; 4.9201.00.x0x 4.9200.20.xxx 4.9202.00.00x ; 4.9203.00.x0x Dok. No. 021689/10/20/kurz T H E W O R L D O F W E A T H E R D A T A...
- Seite 2 Sicherheitshinweise • Vor allen Arbeiten mit und am Gerät / Produkt ist die Bedienungsanleitung zu lesen. Diese Bedienungsanleitung enthält Hinweise, die bei Montage, Inbetriebnahme und Betrieb zu beachten sind. Eine Nichtbeachtung kann bewirken: - Versagen wichtiger Funktionen - Gefährdung von Personen durch elektrische oder mechanische Einwirkungen - Schäden an Objekten •...
-
Seite 3: Installation
1 Vorwort Diese „Kurz-Anleitung“ beschreibt die Installation und Inbetriebnahme des „ClimaSensorUS“ mit Hilfe des PC-Programm „ThiesDeviceUtility“. Artikel- Nr. Bezeichnung Parameter, Ausgang, Schnittstellen, Ausstattung, etc. 4.920x.x0.xxx CLIMA SENSOR US Die Beschreibung der Produkte entnehmen Sie bitte der gesamten Bedienungsanleitung. Lieferumfang: 1 x CLIMA SENSOR US.1 x Beiblatt: Werkseinstellung. 1 x Kurz-Anleitung (die gesamte Bedienungsanleitung steht als Download zur Verfügung). -
Seite 4: Mechanische Montage
2.1 Mechanische Montage Die bestimmungsgemäße Montage des CLIMA SENSOR US erfolgt auf einen Rohrstutzen von Ø 48 – 49mm und mindestens 30mm Länge. Der Innendurchmesser des Rohrstutzens muss mindestens 30mm betragen, da der CLIMA SENSOR US von unten elektrisch angeschlossen wird. - Seite 5 2.2 Elektr. Montage / Inbetriebnahme 1. Je nach Gerätevariante unterscheidet sich der Anschluss des ClimaSensorUS an den Schnittstellenwandler und Netzteil. Es muss zwischen den Anschlussarten Vollduplex und Halbduplex mit 16pol bzw. 8pol Kabel unterschieden werden. Aufschluss über den Duplex-Modus gibt der Parameter DM auf dem Beiblatt „Werkseinstellungen“ des ClimaSensorUS Die folgende Tabelle dient zur Schaltbildauswahl.
- Seite 6 10. Nach dem Programmstart wählen Sie den Schalter „Suchen“. 11. Das Programm sucht nach angeschlossenen Geräten und zeigt das Suchergebnis und Detailparameter an. 12. Durch Drücken der Taste „Terminal“ wird ein Fenster geöffnet, in dem einzelne Befehle gesendet werden und Parameter geändert werden können. Siehe hierzu auch die Onlinehilfe des Programms „Thies Device Utility.exe“.
- Seite 7 Anschlussschaltbild des 4.920x.x0.xxx, im Vollduplexmodus und 16-poligen Anschlusskabel © Adolf Thies GmbH & Co. KG · Hauptstraße 76 · 37083 Göttingen · Germany 021689/10/20/kurz Tel. +49 551 79001-0 · Fax +49 551 79001-65 · info@thiesclima.com ·www.thiesclima.com Seite 7 von 16...
- Seite 8 Anschlussschaltbild des 4.920x.x0.xxx im Vollduplexmodus und 8-poligen Anschlusskabel © Adolf Thies GmbH & Co. KG · Hauptstraße 76 · 37083 Göttingen · Germany 021689/10/20/kurz Tel. +49 551 79001-0 · Fax +49 551 79001-65 · info@thiesclima.com ·www.thiesclima.com Seite 8 von 16...
- Seite 9 Anschlussschaltbild des 4.920x.x0.xxx im Halbduplexmodus und 8-poligen Anschlusskabel © Adolf Thies GmbH & Co. KG · Hauptstraße 76 · 37083 Göttingen · Germany 021689/10/20/kurz Tel. +49 551 79001-0 · Fax +49 551 79001-65 · info@thiesclima.com ·www.thiesclima.com Seite 9 von 16...
- Seite 10 6 Installation des USB/RS485 Schnittstellenwandlers 9.1702.40.002 Zur Installation des USB/RS485 Schnittstellenwandler gehen Sie wie folgt vor: 1. Stecken sie den USB-Stecker der RS485 Wandlers in die hierfür vorgesehene Buchse des PC. 2. Der PC erkennt ein neues Gerät und zeigt es wie folgt an. 3.
- Seite 11 7 Maßbild © Adolf Thies GmbH & Co. KG · Hauptstraße 76 · 37083 Göttingen · Germany 021689/10/20/kurz Tel. +49 551 79001-0 · Fax +49 551 79001-65 · info@thiesclima.com ·www.thiesclima.com Seite 11 von 16...
-
Seite 12: Technische Daten
8 Technische Daten Parameter Windgeschwindigkeit Messbereich 0,01m/s···60m/s Skalierung des Analogausgangs frei wählbar. ≤ 5m/s: ± 0,3m/s (rms - Mittel über 360°). Genauigkeit ± 3% vom Messwert (rms - Mittel über 5...60m/ 360°). Auflösung 0,1m/s: In den Telegrammen 1, 2, 3, 5, 6. 0,01m/s Im Telegramm 14. - Seite 13 Helligkeit Messbereich 1 Lux···150kLux Genauigkeit 3% vom relativen Messwert 0° … 360°, 0° ≙ Helligkeit < 10kLux Auflösung Ca. 0,3% vom Messwert Helligkeitsrichtung Messbereich Genauigkeit Typ. < 2° bei direkter Sonneneinstrahlung ohne Bewölkung. Dämmerung Messbereich: 0 … 250 LUX Genauigkeit: 3% vom relativen Messwert Auflösung: Ca.
- Seite 14 RS 485 / RS 422 Datenausgabe digital Schnittstelle Galvanisch getrennt von Versorgung. Baudrate 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200, 230400, 460800, 921600 einstellbar. Ausgabe Momentanwerte, Gleitende Mittelwerte von 100msec bis 10min in Schritten von 100msec frei einstellbar. Ausgaberate Eine pro 20msec bis eine pro 60 Sekunden in Schritten von 1msec frei einstellbar.
- Seite 15 24V AC/DC ±15%, 25VA typisch @ 24V nominal Betriebsspannung Versorgung mit Deckelheizung (nur bei Ausführung 4.9200.x0.xxx, 4.9202.x0.xxx). IP 67 (bei bestimmungsgemäßer Montage, siehe Schutzart Kapitel „2. Installation“). Gehäuse 4.92xx.xx.xxx Kunststoff LEXAN® (Polycarbonat, UV-stabilisiert) schlagfest und witterungsbeständig. Montageart z.B. auf Mastrohr Außen-Ø 48 … 49 mm, Innen-Ø > 30mm Anschlussart 19pol.
- Seite 16 Sprechen Sie mit uns über Ihre Systemanforderungen. Wir beraten Sie gern. ADOLF THIES GMBH & CO. KG Meteorologie und Umweltmesstechnik Hauptstraße 76 · 37083 Göttingen · Germany Tel. +49 551 79001-0 · Fax +49 551 79001-65 info@thiesclima.com www.thiesclima.com © Adolf Thies GmbH & Co. KG · Hauptstraße 76 · 37083 Göttingen · Germany 021689/10/20/kurz Tel.
