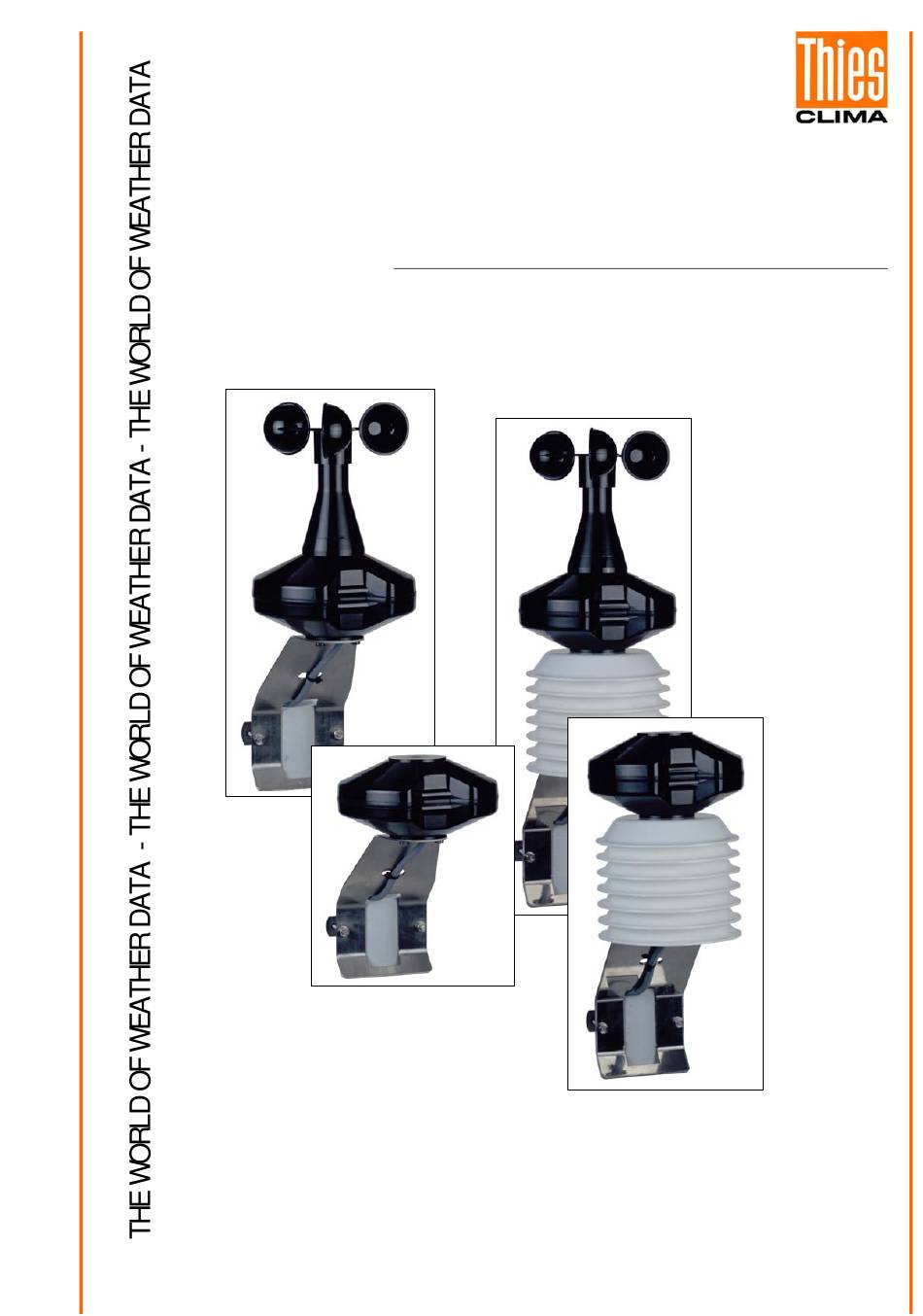

Clima Sensor D
4.9100.00.061
Clima Sensor D
4.9101.00.061
Bedienungsanleitung
Clima Sensor D
4.9100.00.061 / 4.9110.00.061
4.9101.00.061 / 4.9111.00.061
ab Software Version: V2.4
ADOLF THIES GmbH & Co. KG
Hauptstraße 76
Postfach 3536 + 3541
Tel. +49(0)551 79001-0 Fax +49(0)551 79001-65
www.thiesclima.com
021497/06/11
Clima Sensor D
4.9110.00.061
Clima Sensor D
4.9111.00.061
37083 Göttingen Germany
37025 Göttingen
info@thiesclima.com
Werbung
Verwandte Anleitungen für Thies CLIMA Clima Sensor D 4.9100.00.061
Inhaltszusammenfassung für Thies CLIMA Clima Sensor D 4.9100.00.061
- Seite 1 Bedienungsanleitung 021497/06/11 Clima Sensor D 4.9100.00.061 / 4.9110.00.061 4.9101.00.061 / 4.9111.00.061 ab Software Version: V2.4 Clima Sensor D 4.9110.00.061 Clima Sensor D 4.9100.00.061 Clima Sensor D 4.9101.00.061 Clima Sensor D 4.9111.00.061 ADOLF THIES GmbH & Co. KG Hauptstraße 76 37083 Göttingen Germany Postfach 3536 + 3541 37025 Göttingen Tel.
- Seite 2 Sicherheitshinweise • Vor allen Arbeiten mit und am Gerät / Produkt ist die Bedienungsanleitung zu lesen. Diese Bedienungsanleitung enthält Hinweise, die bei Montage, Inbetriebnahme und Betrieb zu beachten sind. Eine Nichtbeachtung kann bewirken: - Versagen wichtiger Funktionen - Gefährdung von Personen durch elektrische oder mechanische Einwirkungen - Schäden an Objekten •...
- Seite 3 Inhaltsverzeichnis Geräteausführungen ........................4 Anwendung ..........................4 Funktion ............................. 5 Installation..........................6 Anschlussbelegung........................8 Abkürzungen und Zuordnungen..................8 Analogausgänge ......................... 8 Digitale Datenschnittstelle im Vollduplex- Modus..............9 Digitale Datenschnittstelle im Halbduplex- Modus .............. 9 Anschlussschaltbild ......................10 Inbetriebnahme ........................11 Kommandointerpreter ......................
- Seite 4 Geräteausführungen Niederschlag Analog- Bestell - Nr. Wind Temperatur Luftfeuchte DCF77 RS 485 Helligkeit ausgang Dämmerung 4.9110.00.061 4.9100.00.061 4.9111.00.061 4.9101.00.061 Anwendung Der Clima Sensor D dient zur Messung von Umweltparametern. Diese werden als • serielles RS485/422 Telegramm und als • Analogausgänge zur weiteren Verarbeitung zur Verfügung gestellt.
- Seite 5 Funktion Ein Schalenstern wird durch den Wind in Rotation gebracht. Eine an dem Wind- Schalenstern befestigte, in Gleitlagern laufende Welle, führt zwei Magneten geschwindigkeit an einem Reed - Kontakt vorbei. Die dadurch entstehenden Impulse werden aufbereitet und als definierte Messgröße zur Verfügung gestellt. Die Detektion erfolgt optisch nach dem Reflexionsverfahren mit Niederschlags- moduliertem Infrarotlicht.
- Seite 6 Das Gerät verfügt über einen internen Betauungsschutz. Er dient dazu, das Betauungsschutz Gehäuseinnere vor Betauung zu schützen. Er ist nicht in der Lage das Gehäuse vor Vereisung zu schützen. Horizontale Richtungsabhängigkeit der Helligkeit Nord 0° N ord (360 °) 350 ° 10°...
- Seite 7 Nord Sensor-Ausrichtung Damit die Helligkeitssensoren den Stand des Sonnenverlaufs Niederschlagsfenster eindeutig erfassen, ist der Sensor mit einem Kompass so auszurichten, dass das Niederschlagsfenster nach Norden zeigt. Damit ist die Zuordnung der Helligkeitssensoren entsprechend der Himmelsrichtung gewährleistet. Befestigung Der Sensor ist für die Montage an einem Mastrohr (∅ 35 ... 50 Kabel mm) ausgelegt.
- Seite 8 Anschlussbelegung Hinweis: Die Kennzeichnung der Adern ist bei allen Geräteausführungen des Clima – Sensors- D gleich, jedoch je nach Geräteausführung belegt. 5.1 Abkürzungen und Zuordnungen 0 V = Niederschlag „ja“ (aktiv) Niederschlag 10 V = Niederschlag „nein“ (passiv) 0 - 10 V = 0 - 150 k Lux Helligkeit 0 - 10 V =...
- Seite 9 5.3 Digitale Datenschnittstelle im Vollduplex- Modus Ader - Nr. (Farbe) Bestell-Nr. alle TXD- TXD+ RXD- RXD+ Kabelschirm Hinweis: Zur Auswahl des Duplexmodus siehe Befehl DM 5.4 Digitale Datenschnittstelle im Halbduplex- Modus Ader - Nr. (Farbe) Bestell-Nr. alle DATA- DATA+ reserviert reserviert Kabelschirm Hinweis:...
- Seite 10 5.5 Anschlussschaltbild N = Niederschlag Clima Sensor D Anschlussbelegung / Pin connection P = Precipitation DCF 77 + 0 - 10 V + RS 485 + Heizung / Heating H = Helligkeit B = Brightness 4. 9100. 00. 061 = 0...10V N H W D / P B W Tw W = Windgeschwindigkeit...
- Seite 11 Inbetriebnahme Anmerkung: Die Analogausgänge werden in dieser Bedienungsanleitung nicht weiter beschrieben. Die Anschlussbelegungen, die Messgröße mit der physikalischen Zuordnung entnehmen Sie bitte Kapitel 5 (Tab. Abkürzungen u. Zuordnungen). Zum Anschluss des CLIMA – Sensors- D müssen zuerst die Datenleitungen und anschließend die Versorgungsspannung angeschlossen werden.
- Seite 12 Schnittstellenparameter auf 9600Baud, 8 Datenbits, 1 Stopbit und keine Parität. Nach dem Start gibt der CLIMA - Sensor einen 1-Sekunden andauernden Ton aus. Gleichzeitig wird über die serielle Schnittstelle folgende Meldung gesendet: THIES Clima Sensor D Version X.X ID00 Anschließend wird sekündlich das Datentelegramm ausgegeben.
- Seite 13 Niederschlagserkennung Der CLIMA- Sensor verfügt über eine optische Niederschlagserkennung. Die Schwelle, wann der Niederschlagausgang gesetzt wird, ist über die Software einstellbar. Mit dem Parameter PE kann die Empfindlichkeit zwischen 1 und 30 eingestellt werden. Eins bedeutet, dass bereits mit dem ersten erkannten Niederschlagspartikel der Niederschlagsausgang gesetzt ist.
- Seite 14 Hinweis: Bei den Gerätevarianten 4.9100.00.061 und 4.9101.00.061 (ohne Temperatur- und Feuchtemessung) wird anstelle der Temperatur und Feuchte ???;???.? ausgegeben. Format Datum: dd.MM.yy Tag des Monats mit führender Null Monat des Jahres mit führender Null Jahr mit führender Null Format Zeit: hh.mm.ss Stunde im 24-Stundenformat mit führender Null Minute mit führender Null...
- Seite 15 Sensorstatus: nn : gibt den Sensorstatus an. Der Statuswert ist eine Kombination von verschiedenen Einzelzuständen, die binär miteinander verknüpft sind. Der Status wird als hexadezimaler Wert ausgegeben. Die einzelnen Bits besitzen folgende Bedeutung: Bitwert Bedeutung Ist gesetzt, wenn die benötigte interne Gerätespannung unterschritten wird. In diesem Fall arbeitet die Niederschlagserkennung nicht mehr einwandfrei.
- Seite 16 Achtung: Während der Uhrzeitsynchronisation durch den DCF 77- Empfänger ist die Messwerterfassung ausgeschaltet. In diesem Zeitraum sind die Analogausgänge auf „0 V“ gesetzt. Die Daten im seriellen Telegramm sind ungültig, dies wird durch den „Sensorstatus“ (Bitwert 2 ) angezeigt. Im Auslieferungszustand ist die Uhrzeitsynchronisation deaktiviert (siehe Befehl „ST“).
- Seite 17 Achtung!! In industrieller Umgebung oder in der Nähe von elektromagnetischen Störquellen, wie z.B. PC-Monitoren, Elektromotoren, Schaltschützen, kann das DCF77 Signal gestört sein und es ist kein Empfang möglich. Ein DCF77-Empfang kann nicht garantiert werden. Er richtet sich nach den örtlichen Gegebenheiten. Parallel zur Ausgabe des DCF Empfangsstatus im Telegramm gibt es auch die Möglichkeit den Status akustisch anzuzeigen.
- Seite 18 10.2 Synchronisation durch externen Magneten Eine weitere Synchronisation der Uhrzeit ist mit Hilfe eines Magneten möglich. Hierzu muss an der linken Seite des CLIMA- Sensors – D mit Hilfe eines Magneten ein Reedkontakt geschlossen werden. Gehen Sie wie folgt: 1. Führen Sie den Magneten an das Gehäuse. Der Summer gibt 5 kurze Töne aus.. 2.
- Seite 19 12 Befehlsliste Für den CLIMA – Sensor – D stehen folgende Befehle zur Verfügung: Befehl Beschreibung <id>BR<para> Wählen der Baudrate (Baud Rate) Befehl BR <id>BU<para> Uhrsynchronisation bei Systemstart Befehl BU <id>DM<para> Duplexmodus Befehl DM <id>GT<para> Start der Uhrsynchronisation durch seriellen Befehl Befehl GT <id>HC<para>...
- Seite 20 Befehl BU <id>BU<para3> Zeitsynchronisation beim Einschalten (Boot up) Beschreibung: Der Befehl legt das Verhalten der Zeitsynchronisation nach dem Einschalten fest. Es stehen folgende Parameter zur Verfügung: Parameterbeschreibung: Keine Zeitsynchronisation DCF77 Synchronisation wird gestartet. Der Summer ist ausgeschaltet. DCF77 Synchronisation wird gestartet. Der Summer ist eingeschaltet. Tabelle 2: Gerätestart und automatische Zeitsynchronisation mit Befehl BU Wertebereich: 0..2...
- Seite 21 Für den Befehl GT stehen folgende Parameter zur Verfügung: Beendet die Zeitsynchronisation DCF77 Synchronisation wird gestartet. Der Summer ist ausgeschaltet. DCF77 Synchronisation wird gestartet. Der Summer ist eingeschaltet. Tabelle 3: Manuelle Zeitsynchronisation mit Befehl GT Während der Uhrzeitsynchronisation gibt der Sensor folgende Meldungen aus: DCF Start: Wird ausgegeben, wenn ein Minutenwechsel erkannt wurde.
- Seite 22 Befehl RC <id>RC<para3> Interner Abgleichwert für die Referenzspannung (Reference correcture) Beschreibung: Dieser Wert repräsentiert einen werksseitig abgeglichenen Parameter zur Kalibrierung der internen Referenzspannung. Der Wert darf nicht verändert werden. Wertebereich: 0..255 Initialwert: Geräteabhängig Befehl SA <id>SA<para3> Byte ‚A’ der Seriennummer Beschreibung: Die Seriennummer ist aus drei Byte zusammengesetzt.
- Seite 23 Befehl TR <id>TR<para3 Telegrammabfrage (Transmit request) Beschreibung: Mit dem Befehl TR wird gezielt ein Telegramm vom CLIMA - Sensor angefordert. Nach der Interpretation sendet der CLIMA - Sensor das angeforderte Telegramm zurück. Im Halbduplex Modus ist der Befehl TR die einzige Möglichkeit um Messwerte über die RS485 Schnittstelle anzufordern.
- Seite 24 14 Technische Daten Messbereich 1...40 m/s Windgeschwindigkeit Genauigkeit ± 0,5 m/s bzw. ± 5 % v. Messwert Messbereich Niederschlag ja/nein Niederschlag Empfindlichkeit 0,25 mm/h Ausschaltverzögerung ca. 2 Minuten Messbereich 0...150 kLux Helligkeit Spektralbereich 700...1050 nm Genauigkeit ± 3 % vom Messbereich Messbereich 0...250 Lux Dämmerung...
- Seite 25 15 EC-Declaration of Conformity Document-No.: 002001 Month: 06 Year: 11 A D O L F T H I E S G m b H & C o. K G Manufacturer: Hauptstr. 76 D-37083 Göttingen Tel.: (0551) 79001-0 Fax: (0551) 79001-65 email: Info@ThiesClima.com Description of Product: Clima Sensor, Clima Sensor D Article No.
- Seite 26 ADOLF THIES GMBH & CO. KG Hauptstraße 76 D-37083 Göttingen Postfach 3536 + 3541 D-37025 Göttingen Tel. +49(0)551 79001-0 Fax +49(0)551 79001-65 www.thiesclima.com info@thiesclima.com - Änderungen vorbehalten- 26 - 26 021497/06/11...
