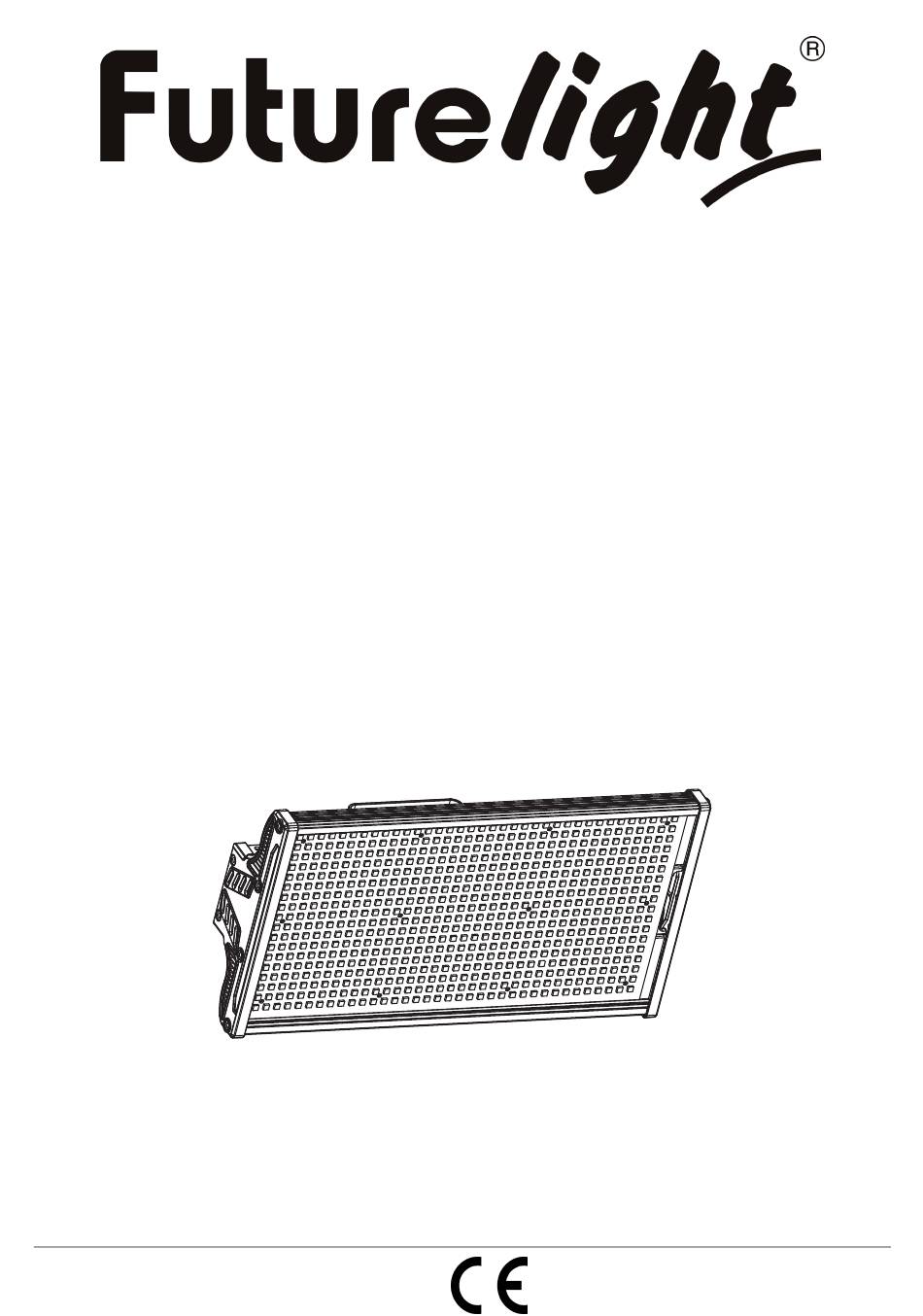

- Seite 1 BEDIENUNGSANLEITUNG USER MANUAL STB-648 LED Strobe SMD 5050 © Copyright Für weiteren Gebrauch aufbewahren! Nachdruck verboten! Keep this manual for future needs! Reproduction prohibited!
- Seite 2 Inhaltsverzeichnis Table of contents EINFÜHRUNG ..............................3 Lieferumfang ..............................3 SICHERHEITSHINWEISE..........................4 BESTIMMUNGSGEMÄßE VERWENDUNG..................... 5 GERÄTEBESCHREIBUNG..........................6 Features ................................. 6 Geräteübersicht.............................. 7 INSTALLATION ..............................7 Überkopfmontage............................7 Anschluss an den DMX-512 Controller / Verbindung Strobe - Strobe............9 Anschluss ans Netz............................9 Master/Slave-Betrieb............................
- Seite 3 - sich die letzte Version der Anleitung im Internet herunter laden EINFÜHRUNG Wir freuen uns, dass Sie sich für ein FUTURELIGHT STB-648 LED Strobe SMD 5050 entschieden haben. Wenn Sie nachfolgende Hinweise beachten, sind wir sicher, dass Sie lange Zeit Freude an Ihrem Kauf haben werden.
- Seite 4 SICHERHEITSHINWEISE ACHTUNG! Seien Sie besonders vorsichtig beim Umgang mit gefährlicher Netzspannung. Bei die- ser Spannung können Sie einen lebensgefährlichen elektrischen Schlag erhalten! Dieses Gerät hat das Werk in sicherheitstechnisch einwandfreiem Zustand verlassen. Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, muss der Anwender die Sicherheitshinweise und die Warnvermerke unbedingt beachten, die in dieser Bedienungsanleitung enthalten sind.
- Seite 5 Es dürfen unter keinen Umständen Flüssigkeiten aller Art in Steckdosen, Steckverbindungen oder in irgendwelche Geräteöffnungen oder Geräteritzen eindringen. Besteht der Verdacht, dass - auch nur minimale - Flüssigkeit in das Gerät eingedrungen sein könnte, muss das Gerät sofort allpolig vom Netz getrennt werden.
- Seite 6 Dieses Gerät darf nur in einer Höhenlage zwischen -20 und 2000 m über NN betrieben werden. Verwenden Sie das Gerät nicht bei Gewitter. Überspannung könnte das Gerät zerstören. Das Gerät bei Gewitter allpolig vom Netz trennen (Netzstecker ziehen). - - -m Das Bildzeichen bezeichnet den Mindestabstand zu beleuchteten Gegenständen.
- Seite 7 Geräteübersicht (1) Gehäuse (2) LEDs (3) Mikrofon (4) Empfindlichkeitsregler (5) Display (6) MODE-Taste (7) UP-Taste (8) DOWN-Taste (9) ENTER-Taste (10) Feststellschraube (11) Hängebügel (12) Kühlrippen (13) 5-poligeDMX-Eingangsbuchse (14) 3-poligeDMX-Eingangsbuchse (15) 5-polige DMX-Ausgangsbuchse (16) 3-polige DMX-Ausgangsbuchse (17) Spannungsversorgungseingang/ Sicherungshalter (18) Spannungsversorgungsausgang (19) Fangseilöse INSTALLATION Überkopfmontage...
- Seite 8 Während des Auf-, Um- und Abbaus ist der unnötige Aufenthalt im Bereich von Bewegungsflächen, auf Beleuchterbrücken, unter hochgelegenen Arbeitsplätzen sowie an sonstigen Gefahrbereichen verboten. Der Unternehmer hat dafür zu sorgen, dass sicherheitstechnische und maschinentechnische Einrichtungen vor der ersten Inbetriebnahme und nach wesentlichen Änderungen vor der Wiederinbetriebnahme durch Sachverständige geprüft werden.
- Seite 9 Ein Sicherungsseil, das einmal der Belastung durch Absturz ausgesetzt war oder beschädigt ist, darf nicht mehr als Sicherungsseil eingesetzt werden. Stellen Sie den Neigungswinkel über den Hängebügel ein und ziehen Sie die Feststellschrauben gut fest. LEBENSGEFAHR! Vor der ersten Inbetriebnahme muss die Einrichtung durch einen Sachverständigen geprüft werden! Anschluss an den DMX-512 Controller / Verbindung Strobe - Strobe Achten Sie darauf, dass die Adern der Datenleitung an keiner Stelle miteinander in Kontakt treten.
- Seite 10 Hinweis Der Schutzleiter muss unbedingt angeschlossen werden! Wenn das Gerät direkt an das örtliche Stromnetz angeschlossen wird, muss eine Trennvorrichtung mit mindestens 3 mm Kontaktöffnung an jedem Pol in die festverlegte elektrische Installation eingebaut werden. Das Gerät darf nur an eine Elektroinstallation angeschlossen werden, die den VDE-Bestimmungen DIN VDE 0100 entspricht.
- Seite 11 ENTER-Taste. Sie können nun die gewünschte Adresse (d001 - 512) über die UP- oder DOWN-Taste auswählen. Ansteuerung: Nachdem Sie die Startadresse definiert haben, können Sie das STB-648 LED Strobe SMD 5050 über Ihren Controller ansteuern. Bitte vergewissern Sie sich, dass sich die Steuerkanäle nicht mit anderen Geräten überlappen, damit das Gerät korrekt und unabhängig von anderen Geräten in der DMX-Kette funktioniert.
- Seite 12 REINIGUNG UND WARTUNG Der Unternehmer hat dafür zu sorgen, dass sicherheitstechnische und maschinentechnische Einrichtungen mindestens alle vier Jahre durch einen Sachverständigen im Umfang der Abnahmeprüfung geprüft werden. Der Unternehmer hat dafür zu sorgen, dass sicherheitstechnische und maschinentechnische Einrichtungen mindestens einmal jährlich durch einen Sachkundigen geprüft werden. Dabei muss unter anderem auf folgende Punkte besonders geachtet werden: 1) Alle Schrauben, mit denen das Gerät oder Geräteteile montiert sind, müssen fest sitzen und dürfen nicht korrodiert sein.
- Seite 13 TECHNISCHE DATEN Spannungsversorgung: 230 V AC, 50 Hz ~ Gesamtanschlusswert: 160 W/260 VA DMX-Steuerkanäle: DMX512-Anschluss: 5-pol. und 3-pol. XLR Blitzfrequenz: 1-30 Hz Musiksteuerung: über eingebautes Mikrofon Anzahl der LEDs: LED-Typ: SMD 5050 Maße (LxBxH): 420 x 225 x 165 mm Gewicht: 4,5 kg Maximale Umgebungstemperatur T...
- Seite 14 - download the latest version of the user manual from the Internet INTRODUCTION Thank you for having chosen a FUTURELIGHT STB-648 LED Strobe SMD 5050. If you follow the instructions given in this manual, we are sure that you will enjoy this device for a long period of time.
- Seite 15 Important: Damages caused by the disregard of this user manual are not subject to warranty. The dealer will not accept liability for any resulting defects or problems. If the device has been exposed to drastic temperature fluctuation (e.g. after transportation), do not switch it on immediately.
- Seite 16 HEALTH HAZARD! Never look directly into the light source, as sensitive persons may suffer an epileptic shock (especially meant for epileptics)! Please consider that damages caused by manual modifications to the device are not subject to warranty. Never operate the stroboscope without protective shield! Replace any cracked protective shield.
- Seite 17 Please consider that unauthorized modifications on the device are forbidden due to safety reasons! Never remove the serial barcode from the device as this would make the guarantee void. If this device will be operated in any way different to the one described in this manual, the product may suffer damages and the guarantee becomes void.
- Seite 18 INSTALLATION Overhead rigging DANGER TO LIFE! Please consider the EN 60598-2-17and the respective national standards during the installation! The installation must only be carried out by an authorized dealer! The installation of the device has to be built and constructed in a way that it can hold 10 times the weight for 1 hour without any harming deformation.
- Seite 19 dimensioned and used correctly in accordance with the latest industrial safety regulations (e. g. BGV C1, BGI 810-3). Please note: for overhead rigging in public or industrial areas, a series of safety instructions have to be followed that this manual can only give in part. The operator must therefore inform himself on the current safety instructions and consider them.
- Seite 20 Connection with the mains Connect the device to the mains with the power plug. The occupation of the connection cables is as follows: Cable International Brown Live Blue Neutral Yellow/Green Earth Attention! The earth has to be connected! If the device will be directly connected with the local power supply network, a disconnection switch with a minimum opening of 3 mm at every pole has to be included in the permanent electrical installation.
- Seite 21 (d001 - 512) via the UP or DOWN buttons. Controlling: After having addressed the STB-648 LED Strobe SMD 5050, you may now start operating it via your lighting controller. Please, be sure that you don’t have any overlapping channels in order to control each fixture correctly and independently from any other fixture on the DMX-chain.
- Seite 22 CLEANING AND MAINTENANCE The operator has to make sure that safety-relating and machine-technical installations are inspected by an expert after every four years in the course of an acceptance test. The operator has to make sure that safety-relating and machine-technical installations are inspected by a skilled person once a year.
- Seite 23 TECHNICAL SPECIFICATIONS Power supply: 230 V AC, 50 Hz ~ Power consumption: 160 W/260 VA DMX control channels: DMX512 connection: 5-pin and 3-pin XLR Flash-rate: 1-30 Hz Sound-control: via built-in microphone Number of LEDs: LED type: SMD 5050 Dimensions (LxWxH): 420 x 225 x 165 mm Weight: 4.5 kg...
