Verwandte Anleitungen für EuroLite STW-370S
Inhaltszusammenfassung für EuroLite STW-370S

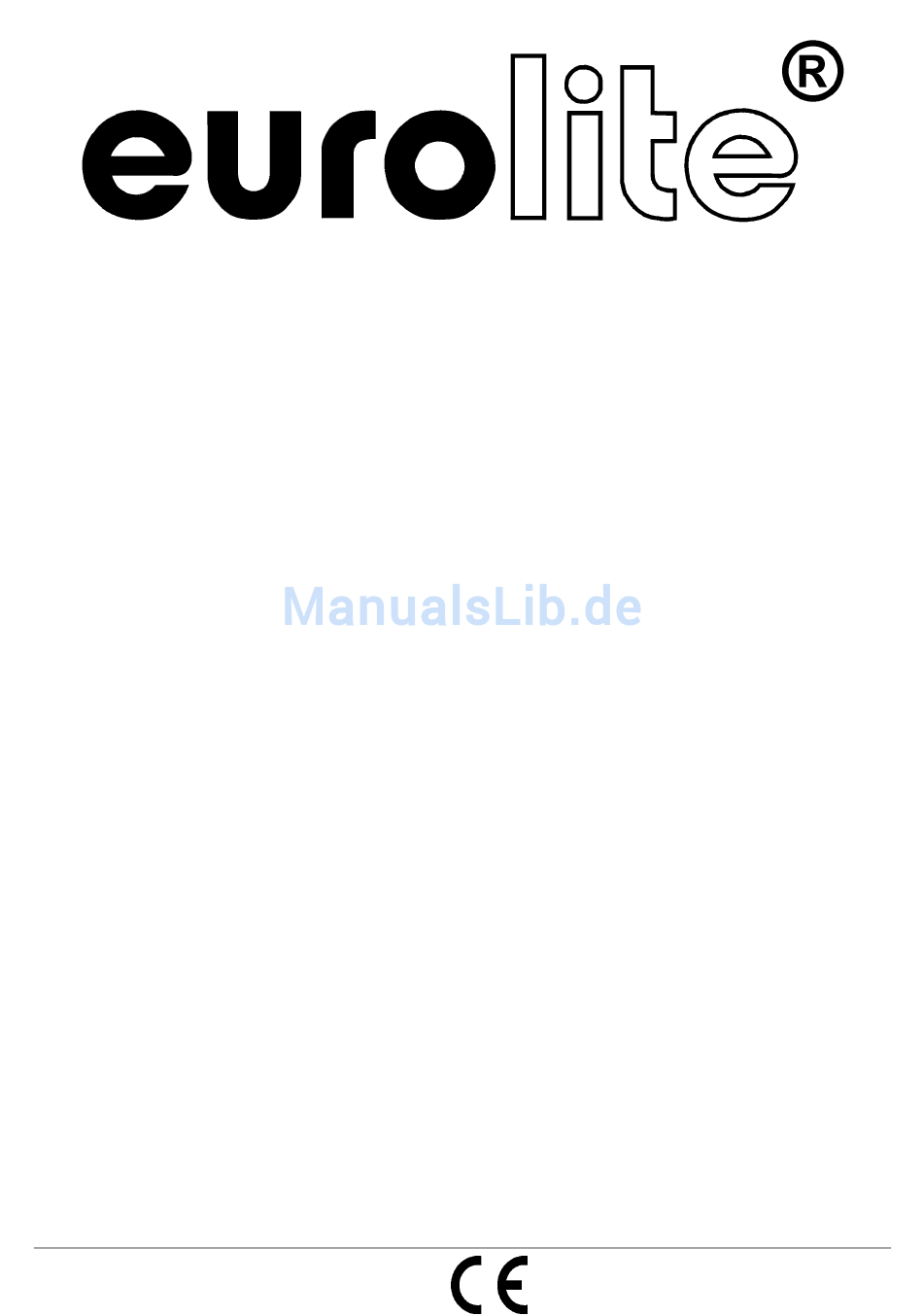

- Seite 1 BEDIENUNGSANLEITUNG USER MANUAL STW-370S Lighting stand Für weiteren Gebrauch aufbewahren! © Copyright Keep this manual for future needs! Nachdruck verboten! Reproduction prohibited!
-
Seite 2: Inhaltsverzeichnis
OVERVIEW OF THE ELEMENTS ........................11 INSTALLATION .............................. 13 CLEANING AND MAINTENANCE ......................... 14 TECHNICAL SPECIFICATIONS........................14 Das neueste Update dieser Bedienungsanleitung finden Sie im Internet unter: You can find the latest update of this user manual in the Internet under: www.eurolite.de 2/14 60000830_V_1_2.DOC... -
Seite 3: Einführung
- sich die letzte Version der Anleitung im Internet herunter laden EINFÜHRUNG Wir freuen uns, dass Sie sich für ein EUROLITE STW-370S Leuchtenstativ entschieden haben. Nehmen Sie das Stativ aus der Verpackung. Prüfen Sie zuerst, ob Transportschäden vorliegen. In diesem Fall nehmen Sie das Gerät nicht in Betrieb und setzen sich bitte mit Ihrem Fachhändler in Verbindung. -
Seite 4: Bestimmungsgemässe Verwendung
Werden Abspannseile oder verlängerte Ausleger verwendet, ist der Gefahrenbereich zu kennzeichnen und gegebenenfalls abzusperren. Vor dem Aus- und Einfahren der Teleskoprohre muss immer ein Sicherheitsbereich um das Stativ herum abgesperrt werden. Dieser Sicherheitsbereich muss einen Durchmesser haben, der der 1,5fachen maximalen Auszugshöhe entspricht. -
Seite 5: Lieferumfang
Wird das Gerät anders verwendet als in dieser Bedienungsanleitung beschrieben, kann dies zu Schäden am Produkt führen und der Garantieanspruch erlischt. Außerdem ist jede andere Verwendung mit Gefahren, wie z. B. Abstürzen verbunden. LIEFERUMFANG 1 STW-370S, Leuchtenstativ 1 Bedienungsanleitung Optionales Zubehör: Klammer zur Traversenaufnahme mit Fuß/T Best.-Nr. 59006810 Traversenadapter mit beweglichen Klammern/alu/T Best.-Nr. -
Seite 6: Installation
(1) Kopfstück (2) Feststellschrauben (3) Führungslager (4) Lochstange (5) Feststellmutter (6) Kurbel (7) Höhenverstellbarer Fuß (8) Fußstritt INSTALLATION LEBENSGEFAHR! Bei der Installation sind insbesondere die Bestimmungen der BGV C1 (vormals VBG 70) und DIN 15560-27 zu beachten! Die Installation darf nur vom autorisierten Fachhan- del ausgeführt werden! Während des Auf-, Um- und Abbaus ist der unnötige Aufenthalt im Bereich von Bewegungsflächen, auf Beleuchterbrücken, unter hochgelegenen Arbeitsplätzen sowie an sonstigen Gefahrbereichen verboten. -
Seite 7: Reinigung Und Wartung
Falls der Boden uneben ist, oder Sie eine Schwerpunktverlagerung benötigen, können Sie diese durch das Verlängeren eines Stellfußes erreichen. Warnung: Auf rutschigen Böden sind die Füße mittels Schrauben oder Nägeln an den vorgesehenen Löchern zu sichern! Lösen Sie die Feststellmutter an der Kurbel und klappen Sie diese auf. Ziehen Sie die Feststellmutter wieder fest. -
Seite 8: Technische Daten
Das Gerät sollte regelmäßig von Verunreinigungen wie Staub usw. gereinigt werden. Verwenden Sie zur Reinigung ein fusselfreies, angefeuchtetes Tuch. Auf keinen Fall Alkohol oder irgendwelche Lösungsmittel zur Reinigung verwenden! Wartungs- und Servicearbeiten sind ausschließlich dem autorisierten Fachhandel vorbehalten! Sollten einmal Ersatzteile benötigt werden, verwenden Sie bitte nur Originalersatzteile. Sollten Sie noch weitere Fragen haben, steht Ihnen Ihr Fachhändler jederzeit gerne zur Verfügung. -
Seite 9: Danger To Life
- sich die letzte Version der Anleitung im Internet herunter laden INTRODUCTION Thank you for having chosen a EUROLITE STW-370S lighting stand. Unpack your stand. Before you initially start-up, please make sure that there is no damage caused by transportation. Should there be any, consult your dealer and do not use the device. -
Seite 10: Operating Determinations
Before lifting or lowering the telescopic tubes, you must alway block a safety area around the stand. This safety area must have a diameter of 1.5 times the maximum height. Lifted telescopic tubes always have to be secured with a secondary securing! All devices, lighting effects and crossbeams attached on a stand must be be secured with a secondary attachment! Before taking into operation, every stand has to be checked upon possible damages. -
Seite 11: Delivery Includes
If this device will be operated in any way different to the one described in this manual, the product may suffer damages and the guarantee becomes void. Furthermore, any other operation may lead to dangers like crash. DELIVERY INCLUDES 1 STW-370S lighting stand 1 user manual Optional accessories: Clamp for crossbeam with foot No. 59006810 Adapter for crossbeam with moveable clamps No. - Seite 12 (1) Headpiece (2) Fixation screws (3) Guide bearing (4) Pinhole bar (5) Lock nut (6) Crank handle (7) Height adjustable leg (8) Footstep 12/14 60000830_V_1_2.DOC...
-
Seite 13: Installation
INSTALLATION DANGER TO LIFE! Please consider the DIN 15560-27 and the respective national norms during the installation! The installation must only be carried out by an authorized dealer! When rigging, derigging or servicing the fixture staying in the area below the installation place, on bridges, under high working places and other endangered areas is forbidden. -
Seite 14: Cleaning And Maintenance
The footstep enables the stand operator to check equipment hanging from the device. DANGER TO LIFE! Before taking into operation for the first time, the installation has to be approved by an expert! CLEANING AND MAINTENANCE The operator has to make sure that safety-relating and machine-technical installations are inspected by an expert after every four years in the course of an acceptance test.
