20 ControlNet-Schnittstellenmodul der Serie ControlLogix-XT
Anschließen des Moduls am Netzwerk
Wenn Sie das Kommunikationskabel anschließen oder abziehen, während
WARNUNG
dieses Modul oder ein anderes Gerät im Netzwerk eingeschaltet ist, kann es
zur Bildung eines elektrischen Lichtbogens kommen. In Gefahrenbereichen
kann dadurch eine Explosion hervorgerufen werden.
Achten Sie darauf, dass die Geräte ausgeschaltet sind bzw. dass Sie nicht in
Gefahrenbereichen arbeiten.
Schließen Sie das Modul über eine der folgenden Abzweigungen am
ControlNet-Netzwerk an:
• 1786-TPR
• 1786-TPS
• 1786-TPYR
Abzweigungen mit einem geraden Steckverbinder (Bestellnummern
1786-TPS und 1786-TPYS) werden empfohlen, da sich die
BNC-Anschlüsse im unteren Teil des Moduls befinden.
Gehen Sie wie folgt vor, um das Modul über eine Abzweigung am
Netzwerk anzuschließen.

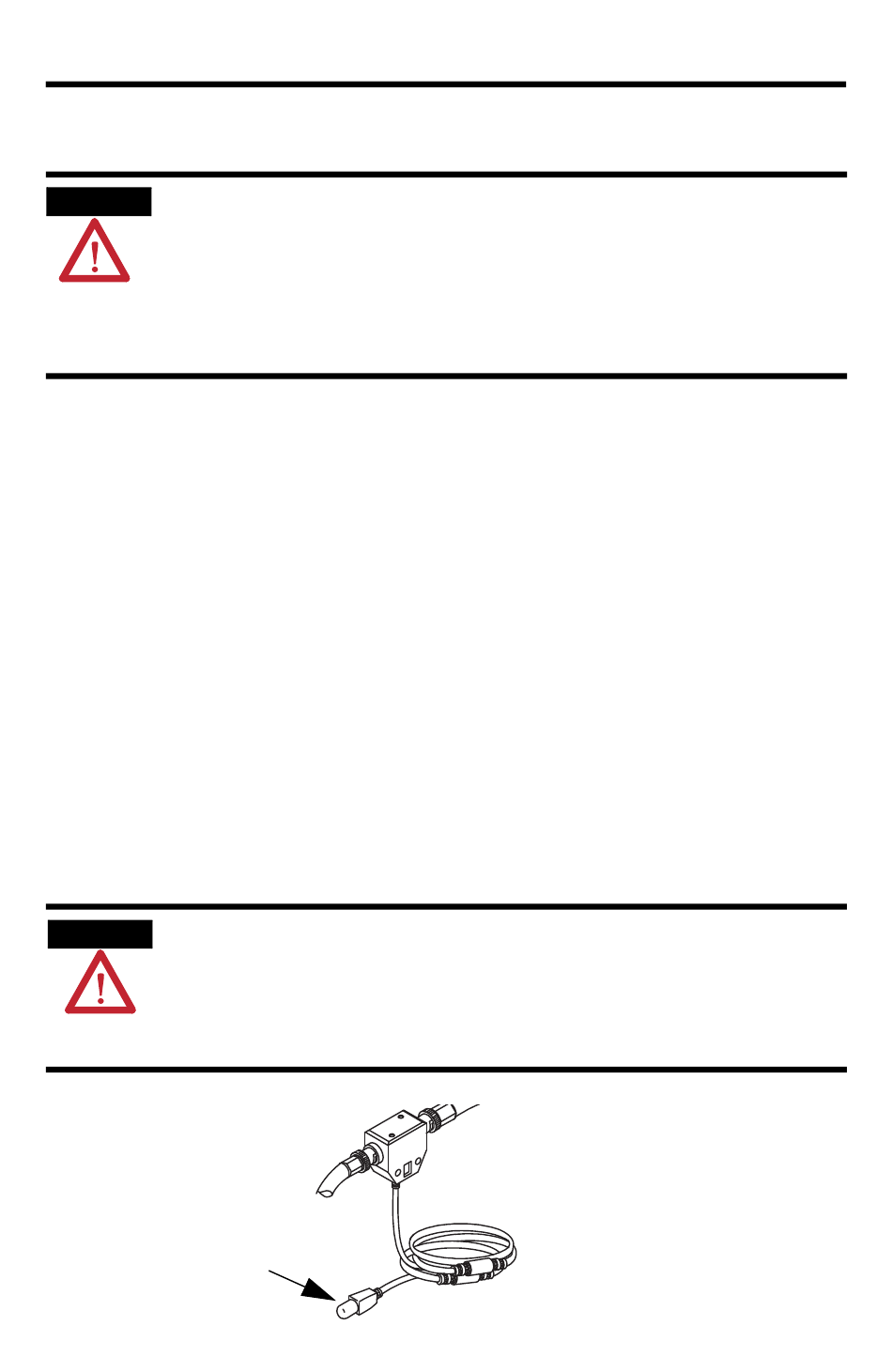

1. Nehmen Sie die Staubabdeckungen von den ControlNet-
Abzweigungen ab und bewahren Sie diese sicher auf.
Achten Sie darauf, dass keine Metallteile der Abzweigung mit leitendem
ACHTUNG
Material in Berührung kommen. Wenn Sie die Abzweigung vom Modul
abziehen, bringen Sie die Staubabdeckung am geraden oder rechtwinkligen
Steckverbinder wieder an, um zu verhindern, dass der Steckverbinder
versehentlich mit einer geerdeten Metallfläche in Berührung kommt.
Staubabdeckung
Publikation
1756-IN634A-DE-P – April 2009
• 1786-TPYS
• 1786-TCT2BD1
