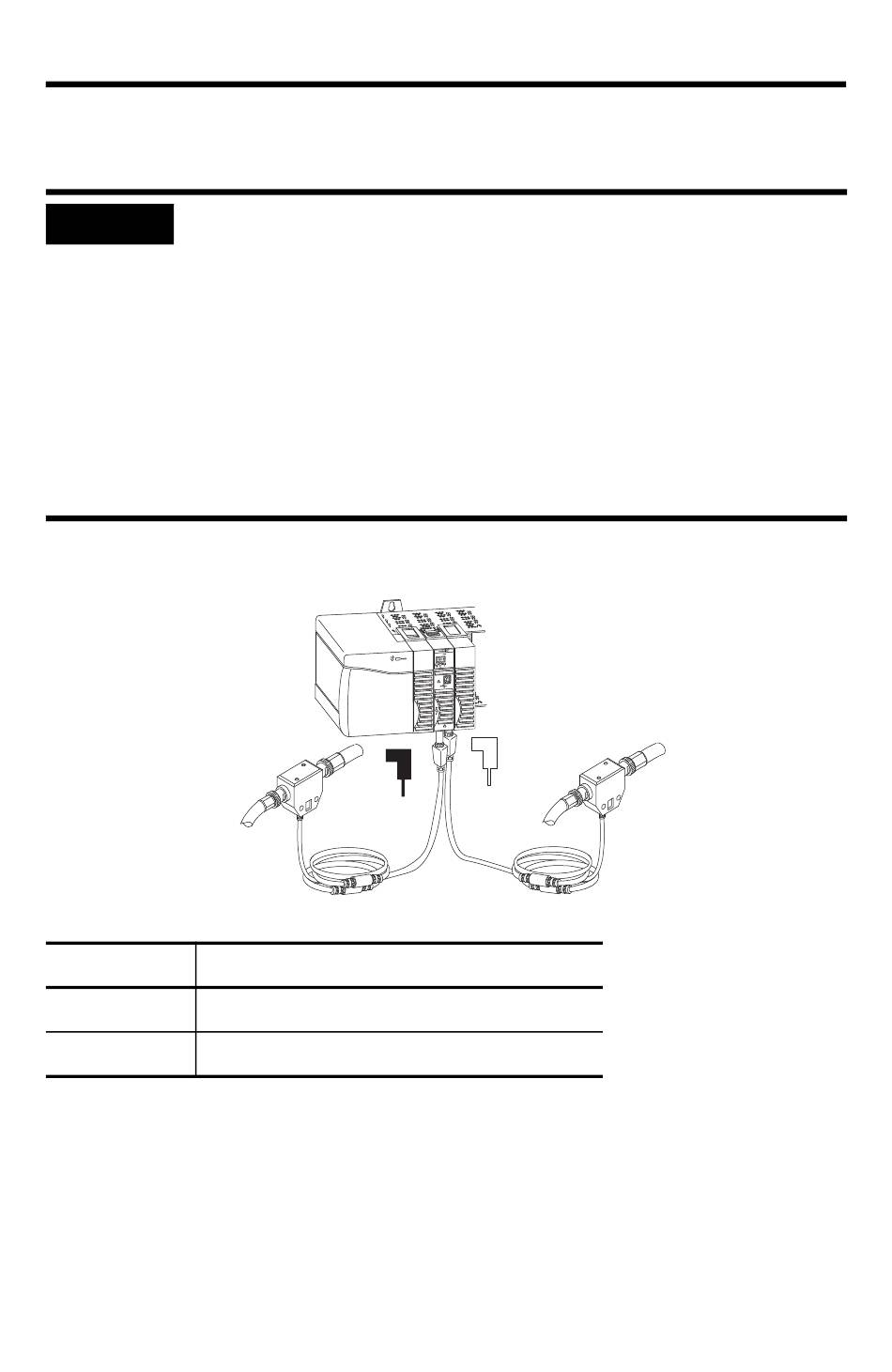

2. Bringen Sie den geraden oder rechtwinkligen Steckverbinder
am entsprechenden BNC-Anschluss des Moduls an.
Vermeiden Sie eine versehentliche Umkehr der Abzweiganschlüsse.
WICHTIG
Überprüfen Sie vor dem Anschluss auf dem Etikett des Abzweigkabels,
welches Segment für die Befestigung angegeben ist. Durch eine
versehentliche Umkehr der Anschlüsse können falsche Statusanzeigen
entstehen, die eine Fehlerbehebung erforderlich machen.
Sollen die Module in einem Chassispaar mit redundanter Steuerung
eingesetzt werden, müssen Sie die primären und redundanten
Partnermodule am gleichen Netzwerksegment anschließen. Wenn Sie
redundante Medien verwenden, schließen Sie den Kanal jedes Partners
am gleichen Netzwerksegment an.
Abzweigung
Hauptleitung
Steckverbinder anschließen an
A
Kanal A des 1756-CN2RXT-Moduls
B
Kanal B des 1756-CN2RXT-Moduls
ControlNet-Schnittstellenmodul der Serie ControlLogix-XT 21
B
X
X
T
T
A
Publikation
1756-IN634A-DE-P – April 2009
Abzweigung
