Kapitel 8 Konfigurieren von analogen HART-E/A-Standardmodulen
Bearbeiten der
Konfigurationskategorien
des Moduls 5094-IF8IH
94
Zusätzlich zu den Kategorien „General" (Allgemein), „Connection"
(Verbindung), „Module Info" (Modulinformationen) und „Points" (Punkte)
sind beim Konfigurieren eines 5094-IF8IH-Moduls folgende Kategorien
verfügbar:
• Kategorie „Channels" (Kanäle)
• Kategorie „Points" (Punkte)
• Kategorie „Calibration" (Kalibrierung)
WICHTIG
Kategorie „Channels" (Kanäle)
Die Kategorie „Channels" zeigt eine Übersicht der Konfigurationswerte für alle
Modulkanäle. Die Werte für jeden Parameter zeigen an, wie der jeweilige
Kanal in dieser Kanalkategorie konfiguriert ist.

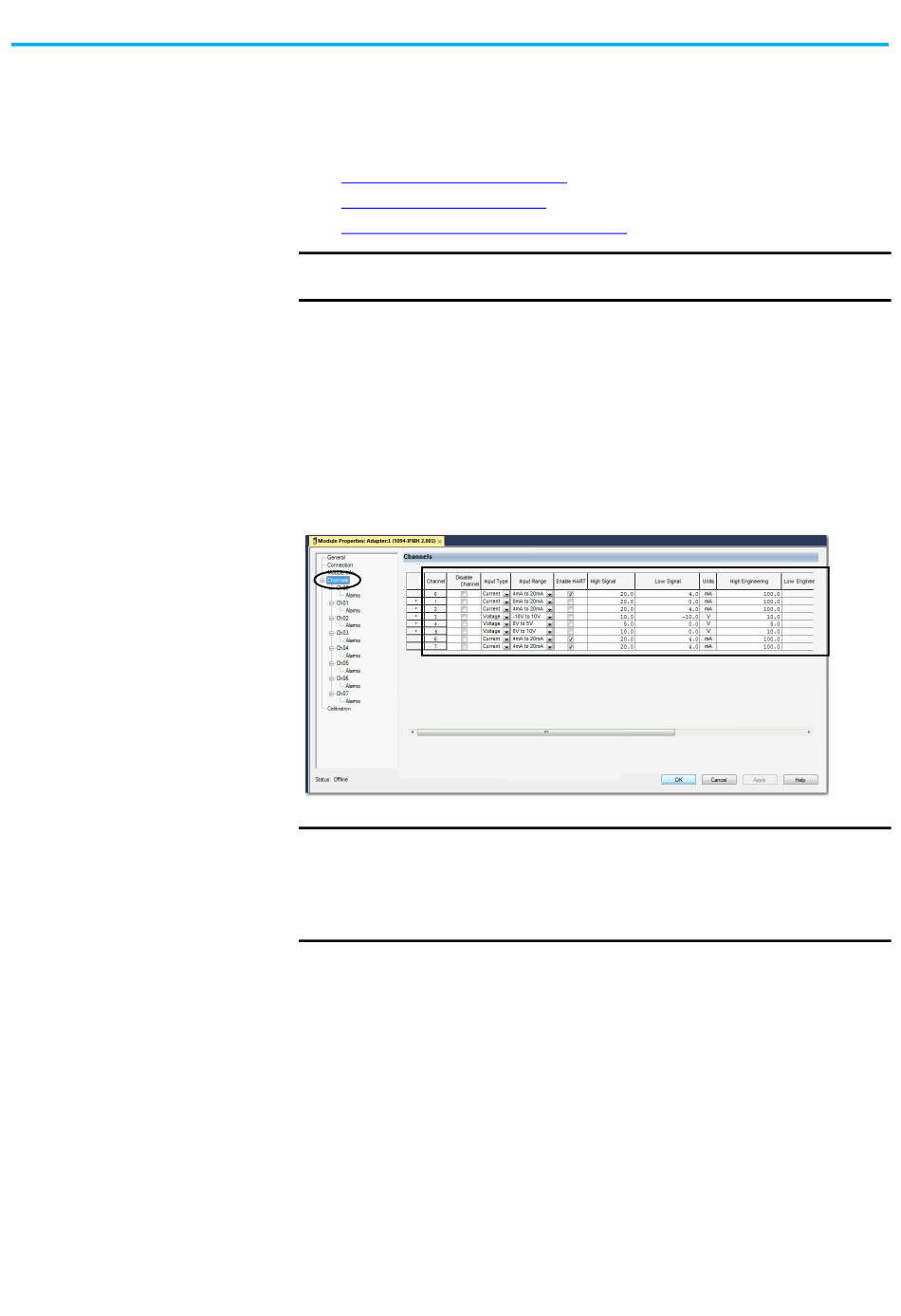

Die folgende Abbildung zeigt die Kategorie „Channels" (Kanäle) für das Modul
5094-IF8IH.
WICHTIG
Kategorie „Ch0x"
Die Kategorie „Ch0x", bei der 0x für die Nummer des Kanals steht, zeigt die für
den Kanal verfügbaren Konfigurationsoptionen an. Sie können diese
Kategorie für Folgendes verwenden:
• Aktivieren/Deaktivieren des Kanals
• Auswahl von Eingangstyp und -bereich
• Enable HART (HART aktivieren)
• Auswahl von Skalierungsoptionen
• Auswahl des Kerbfilters
• Auswahl des digitalen Netzfilters
• Aktivieren/Deaktivieren der Drahtbrucherkennung
Rockwell Automation-Publikation 5094-UM007C-DE-P – November 2021
Wenn Sie den Verbindungstyp „Listen Only" verwenden, werden die
Kategorien „Channels" und „Calibration" nicht angezeigt.
Sie können die Felder im Dialogfeld der Kategorie „Channels" bearbeiten.
Es wird empfohlen, die Kanalkonfiguration in den spezifischen Kategorien
für die Kanäle zu ändern, wie im übrigen Abschnitt beschrieben.
Mithilfe dieser Ansicht können Sie die Konfiguration für alle Kanäle am
Modul überwachen.
