3.3
Wichtige Hinweise!
Zirkulationsleitung
Aus energetischer Sicht sollte möglichst auf die Ausführung
einer Zirkulationsleitung verzichtet werden.
Bei Anschluss einer Zirkulationsleitung für das Warmwas-
serverteilsystem muss diese, um unnötige Energieverluste
zu vermeiden, durch ein Ventil oder eine ähnliche Einrich-
tung absperrbar ausgeführt werden. Die Freischaltung der
Zirkulation erfolgt Nutzungsabhängig (Zeit- oder Bedarfsteu-
erung).
Kondensatablauf:
beachte hierzu Pkt. "Anschluss der Kondensatleitung".

3.3 Sicherheitseinrichtungen

Das WKA ist mit folgenden Sicherheitseinrichtungen ausgerüs-
tet:
Hochdruckpressostat (HD)
Der Hochdruckpressostat schützt die Wärmepumpe vor unzuläs-
sig hohem Betriebsdruck im Kältemittelkreislauf. Im Störfall
schaltet der Pressostat die Wärmepumpe ab. Das Wiederein-
schalten der Wärmepumpe erfolgt automatisch nach Druckab-
senkung im Kältemittelkreislauf.
Sicherheitstemperaturbegrenzer für Heizstab
(STB)
Der STB schützt die Warmwasserinstallation gegen unzulässige
Temperaturerhöhung.
Er ist am Schaltraumblech befestigt und der dazugehörige Füh-
ler steckt im Tauchrohr des Heizstabes.
Bei Überschreitung des eingestellten Schaltwertes (99 °C) wird
der Heizstab abgeschaltet.
Eine Wiedereinschaltung des Heizstabes ist erst möglich, wenn
die Warmwassertemperatur auf ≤ 90 °C abgesunken ist und da-
nach der Rückstellknopf (Bild) am STB gedrückt wird.
Wichtiger Hinweis!
Der Sicherheitstemperaturbegrenzer ist erst nach Demon-
tage der Bedienblende zugänglich. Eingriffe dürfen deshalb
nur von sachkundigen Personen durchgeführt werden. Vor
dem Öffnen ist das Gerät spannungsfrei zu schalten!
D-4
4 Regel- und
Bedienkonzept

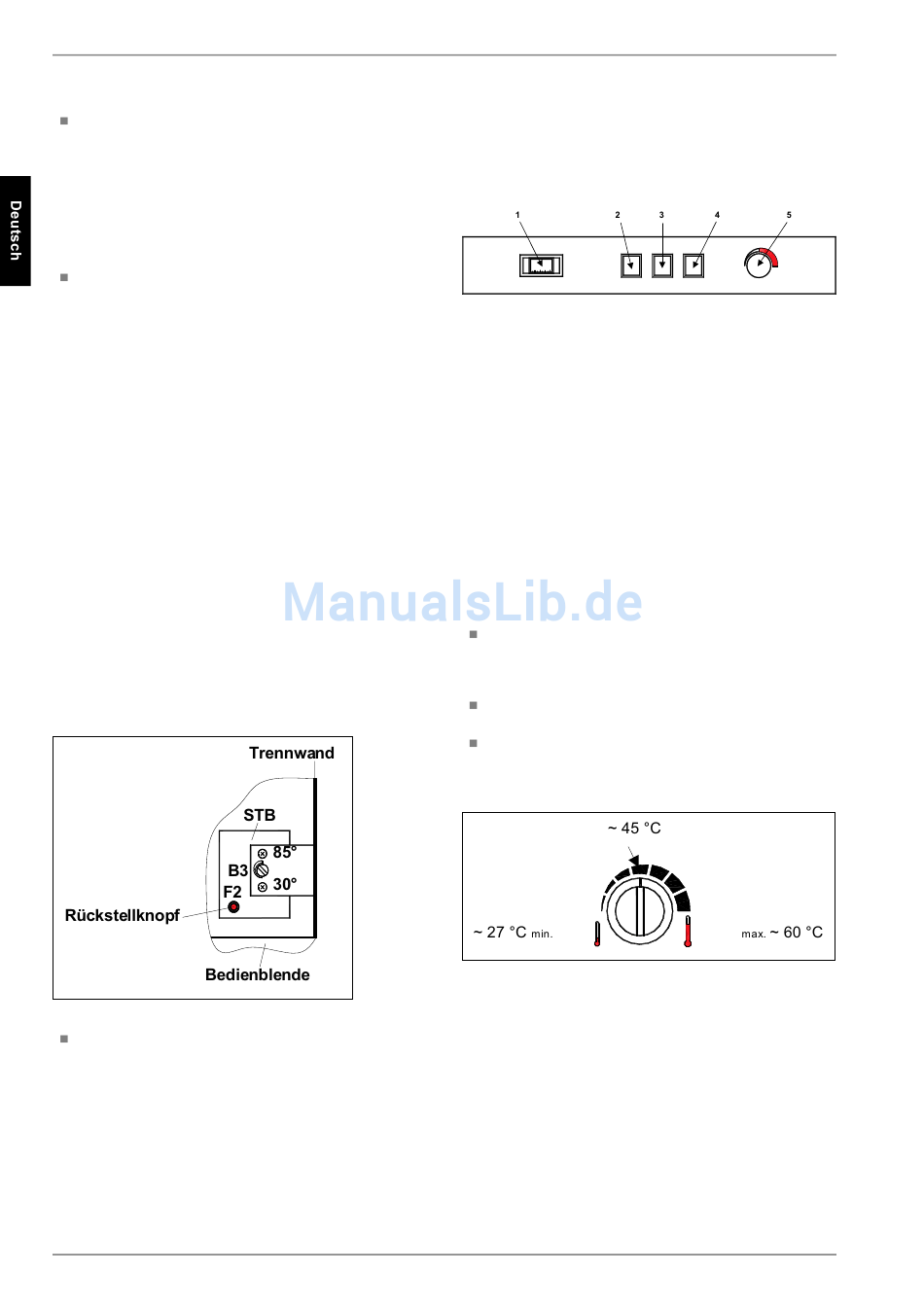

4.1 Bedienfeld des WKA

1 Analoge Anzeige Warmwassertemperatur
2 Schalter „Wärmepumpe"
3 Schalter „Heizstab"
4 Schalter „Wärmetauscher"

5 Warmwasser-Temperaturregler

4.2 Warmwasser-Temperaturregler
Am Drehknopf wird die gewünschte Warmwassertemperatur ein-
gestellt. Ist die Speichertemperatur kleiner als der eingestellte
Warmwassertemperatur-Sollwert, so wird die Wärmepumpe zu-
geschaltet (falls Schalter 'Wärmepumpe' Ein). Mit der Wärme-
pumpe sind Warmwassertemperaturen von maximal 60 °C er-
reichbar.
Werden höhere Temperaturen gewünscht, so ist dies über den
serienmäßigen Heizstab möglich (siehe Pkt. „Schalter Heiz-
stab").
Hinweise für sparsamen Energieverbrauch
Um eine hohe Leistungszahl der integrierten Wärmepumpe
und niedrige Standverluste zu erzielen, sollte das WKA nor-
malerweise nicht über 45 °C Warmwassertemperatur (Bild)
betrieben werden.
Nur im Ausnahmefall Temperaturregler auf höhere Werte
stellen bzw. den Heizstab manuell einschalten.
Für die Gewährleistung optimaler Verdichterlauf- bzw.
Standzeiten sollte ein manuelles, kurzfristig hintereinander-
folgendes Ein- und Ausschalten der Wärmepumpe unter-
bleiben!
4.3 Schalter Wärmepumpe
Wird der Schalter 'Wärmepumpe' in die Stellung 'Ein' betätigt, so
ist die Wärmepumpe betriebsbereit. Fällt die Warmwassertem-
peratur im Speicher unter den eingestellten Sollwert, so wird die
Wärmepumpe aktiviert bis die gewünschte Warmwassertempe-
ratur erreicht ist.
In der Schalterstellung 'Aus' ist der Betrieb der Wärmepumpe ge-
sperrt. Der Warmwassertemperaturregler ist jedoch weiter aktiv
und kann über den Relaisausgang 'Wärmetauscher' z.B. eine
Speicherladepumpe eines weiteren Wärmeerzeugers ansteuern.
Dazu muss sich der Schalter 'Wärmetauscher' in der Stellung
'Ein' befinden.
