8

Mise en service

ATTENTION !
Les travaux sur l'AVRC ne doivent être effectués que par des personnes
qualifiées. Respecter les consignes de sécurité !

8.1 Circuit d'eau chaude

Conditions à remplir par le circuit d'eau chaude
La norme DIN 1988 et les exigences des entreprises locales
d'approvisionnement en eau doivent être respectées.
Pour son circuit d'eau chaude, le client peut utiliser
les matériaux suivants :
cuivre
acier inoxydable
laiton
matière plastique
En fonction des matériaux utilisés dans le circuit d'eau chaude
(monté par le client), des incompatibilités peuvent provoquer des
dégâts dus à la corrosion.
C'est le cas lorsque sont utilisés des matériaux zingués et conte-
nant de l'aluminium.
Prévoir éventuellement un filtre si l'eau utilisée pour le fonction-
nement de la pompe risque de contenir des impuretés.
Mise en service de l'installation de production
d'eau chaude
Remplir le circuit d'eau chaude par le biais d'un raccorde-
ment externe.
Purger le circuit d'eau chaude (ouvrir les robinets d'eau
chaude aux points de purge supérieurs jusqu'à échappe-
ment complet de l'air).
Vérifier l'étanchéité de la totalité du circuit.
Brancher la tension secteur.
Remarque : l'activation du commutateur « Cartouche chauf-
fante » (voyant allumé) permet de prouver la présence de
tension secteur.
Enclencher le commutateur « Pompe à chaleur ».
Remarque : attendre une heure env. lorsque l'appareil a été
transporté en position inclinée.
La température d'eau chaude souhaitée peut être fixée gra-
duellement jusqu'à 60 °C au moyen du bouton de sélection
de température. La cartouche chauffante est enclenchée
manuellement en cas de besoin accru d'eau chaude.
Le deuxième générateur de chaleur (éventuel) reçoit l'ordre
de produire de l'eau chaude lorsque le commutateur
« Echangeur thermique » est activé.
8.2 Circuit réfrigérant
L'AVRC est prêt à fonctionner. Toute intervention sur le circuit ré-
frigérant est interdite. Le régulateur de température assure auto-
matiquement à la fois l'enclenchement de la pompe à chaleur et
la régulation de la température d'eau chaude.

8.3 Circuit de ventilation

La régulation des quantités d'air du circuit de ventilation (vannes
d'évacuation) est effectuée conformément aux prescriptions de
conception de l'installation.
www.dimplex.de
La quantité d'air totale est la somme des quantités d'air de toutes
les pièces d'où l'air est évacué. La quantité totale d'air doit être
réglée sur l'AVRC. Le réglage de base de l'AVRC = 120 m³/h au
niveau de ventilation I, = 185 m³/h au niveau de ventilation II,
et = 230 m³/h au niveau de ventilation III.
Dans le cas où la quantité totale d'air nécessaire diffère de ces
indications, le spécialiste peut modifier sur le bloc d'alimentation
intégré au ventilateur la valeur de base de chaque niveau de
ventilation.
ATTENTION !
Aucune des valeurs réglées ne peut être inférieure à la quantité d'air
minimale de 120 m³/h ni dépasser la quantité d'air maximale de 230 m³/h.
Le commutateur DIP de l'électronique du ventilateur permet le
réglage des valeurs de base respectives des niveaux de ventila-
tion (voir figure).
Les niveaux de ventilation sont obtenus à partir des positions du
commutateur DIP ci-dessous :
Niveau de ventilation «
Commuta- Commuta-
teur DIP teur DIP
5 6
OFF OFF
OFF ON
ON OFF
ON ON
Niveau de ventilation « II » (jour)
Commuta- Commuta-
teur DIP teur DIP
3 4
OFF OFF
OFF ON
ON OFF
ON ON
Niveau de ventilation « III » (fête)
Commuta- Commuta-
teur DIP n° 1 teur DIP n° 2
OFF OFF
OFF ON
ON OFF
ON ON

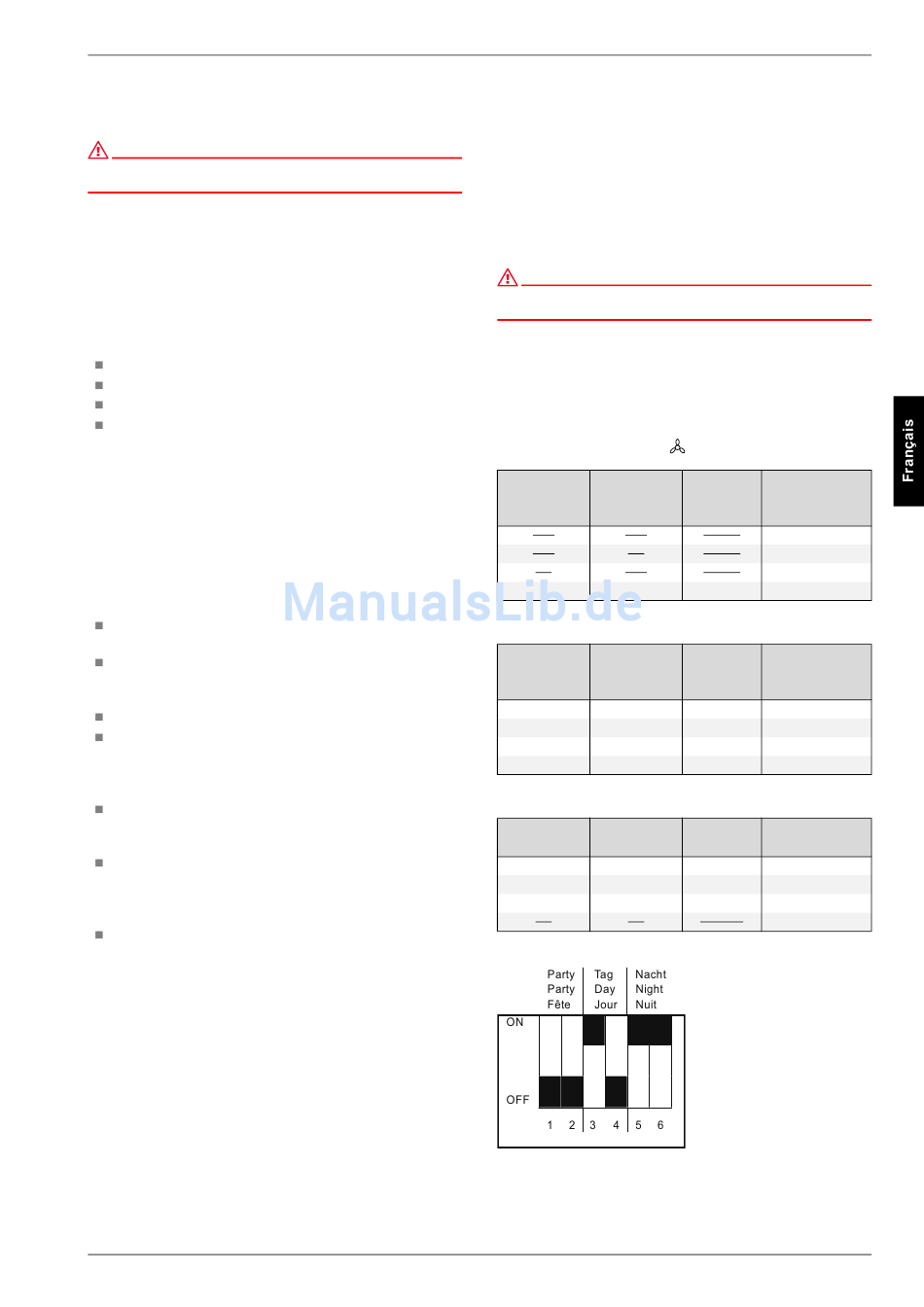

Réglage usine de l'électronique du ventilateur
8.3
» (nuit)
Quantité
Remarque
d'air
50 m³/h non admis
75 m³/h non admis
95 m³/h non admis
120 m³/h Réglage usine
Quantité
Remarque
d'air
140 m³/h en option
155 m³/h en option
185 m³/h Réglage usine
210 m³/h en option
Quantité
Remarque
d'air
230 m³/h Réglage usine
255 m³/h en option
275 m³/h en option
300 m³/h non admis
F-9
