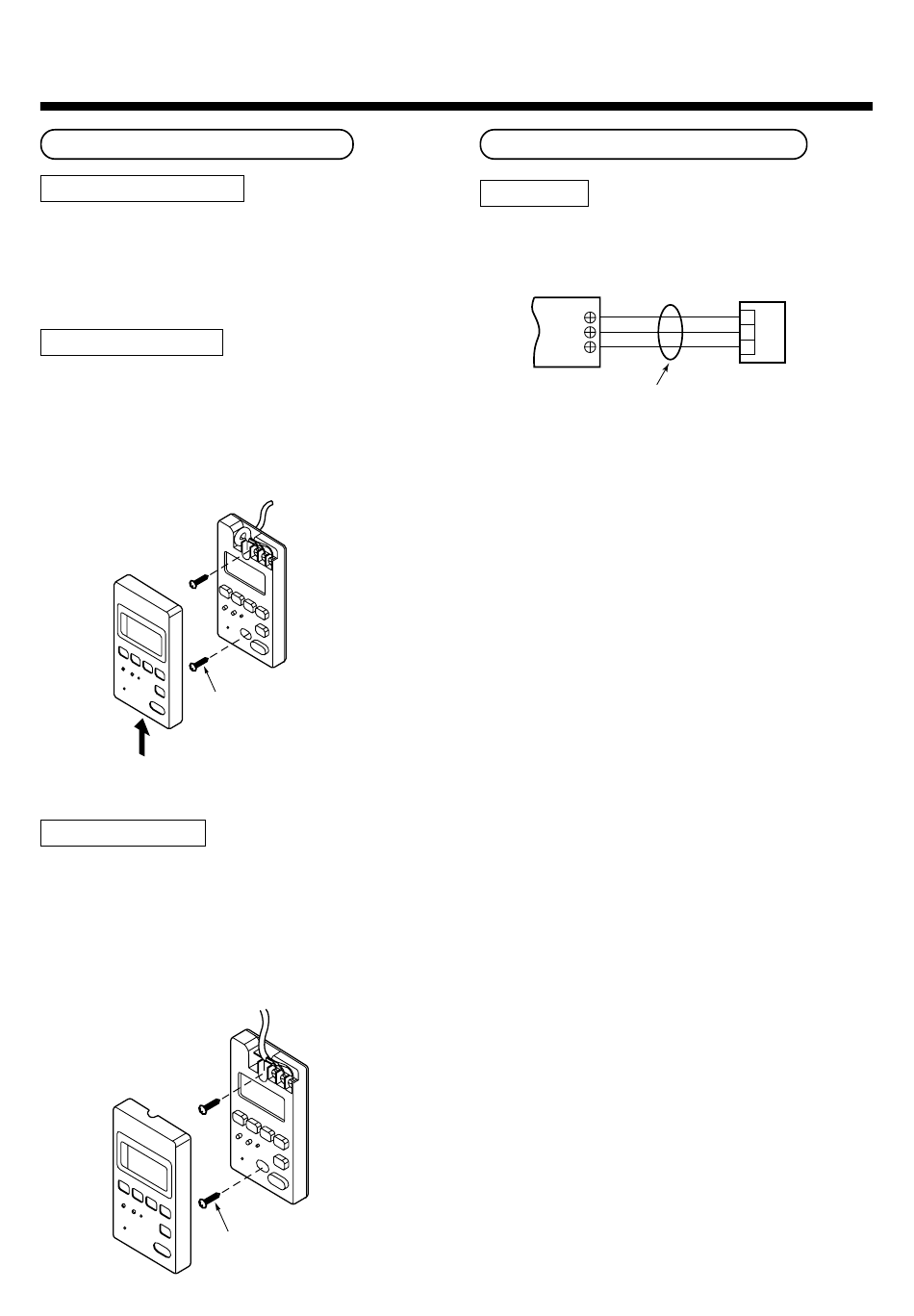

ELEKTROINSTALLATION
Installation der Fernbedienung
Vorsichtsmaßnahmen
1. Die Kommunikation mir der Fernbedienung erfolgt über
Niedervolt-Spannung. Daher muss diese Leitung
getrennt verlegt werden und darf nicht durch den
gleichen Kabelkanal gezogen werden, wie die
Netzspannungs-Versorgung.
Unterputz-Montage
• Führen Sie das 3-adrige Kabel (bauseits verlegt) durch
das Rückteil der Fernsteuerung und schließen es an die
Klemmen A, B und C an.
• Befestigen Sie die Fernbedienung mit 2 passenden
Schrauben an der Wand.
Befestigungsschrauben
(bauseits)
Aufputz-Montage
• Befestigen Sie die Fernbedienung mit 2 passenden
Schrauben auf der Wand.
• Schließen Sie das 3-adrige Kabel (bauseits verlegt) an
die Klemmen A, B und C an.
• Schneiden Sie einen U-förmigen Ausbruch oben in die
Mitte des Gehäuses und führen dort das Kabel heraus.
3-adriges Kabel
(bauseits verlegt)
3-adriges Kabel
(bauseits verlegt)
Befestigungsschrauben
(bauseits)
Verkabelung der Fernbedienung
Schaltplan
Klemmleiste für das
Fernbedienungskabel
der Raumeinheit
A
B
C
Fernbedienungskabel
(lokal verlegt)
• Einzelheiten zur Verkabelung der Fernbedienung finden
Sie in dem der Fernbedienung beiliegenden
Installationshandbuch.
45
Fernbedienungseinheit
oder Sensor
A
B
C
