10
LAATSTE CONTROLES VAN DE INSTALLATIE
Handige functies (alleen SM800AT-E)
Naast de codes op de afstandsbediening van de binnenunit kan de diagnose bij problemen met de buitenunit ook worden vastgesteld met
behulp van de LED's op de printplaat van de buitenunit. U kunt ze voor verschillende controles gebruiken.
Meer informatie over de codes op de afstandsbediening van de binnenunit vindt u in installatiehandleiding van de binnenunit.
Controleer, voordat u een test uitvoert, of elk bit van de dipswitch in de stand UIT staat.

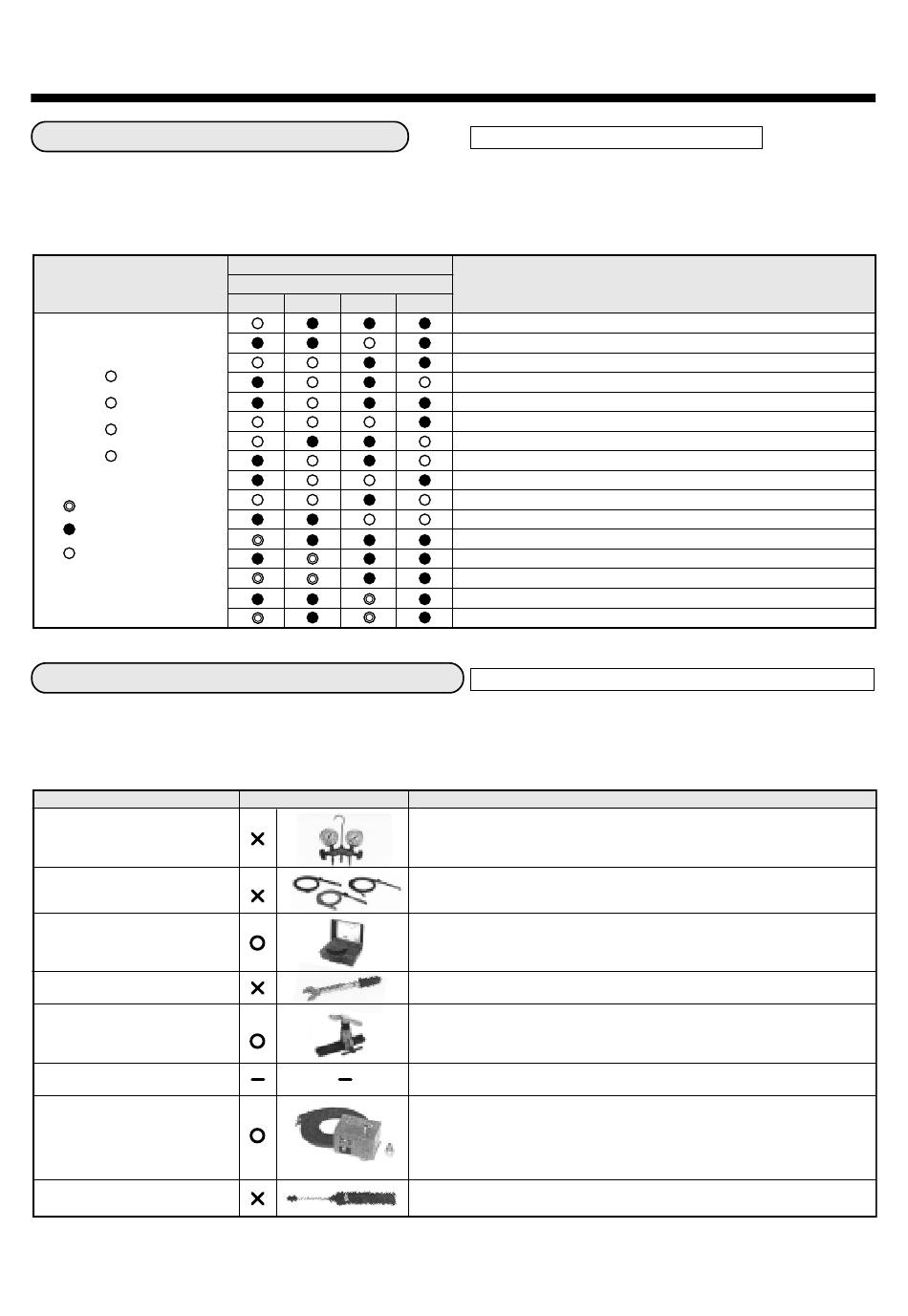

LED-aanduiding en codes
LED-aanduiding
D800
: Rood
D801
: Geel
D802
: Geel
D803
: Geel
: Snel knipperend
: Dooft
: Gaat branden
Installatie en onderhoudsgereedschappen)
Om vullen met een verkeerd koelmiddel te voorkomen is de diameter van de regelklep (3-wegklep) van airconditioners die werken met R410A
veranderd. (1/2" UNF, 20 gangen per inch)
• Om bestand te zijn tegen de hogere drukken zijn de afmetingen van de trompen van de koelmiddelleidingen en de flensmoeren gewijzigd.
(voor koperen leidingen met nominale afmetingen 1/2" en 5/8")
Nieuwe gereedschappen voor R410A
Nieuwe gereedschappen voor R410A
Vulstuk
Vulslang
Elektronische weegschaal voor
het afwegen van koelmiddel
Momentsleutel
(nominale diameter 1/2, 5/8)
Trompgereedschap (clutch)
Meetstrip voor correctie van
uitstekend leidingdeel
Vacuümpompaansluiting
Gaslektester
• Soms wordt de 'koelmiddelcilinder' voorzien van de koelmiddelaanduiding (R410A) geleverd in de door het Amerikaanse ARI
voorgeschreven kleur roze (ARI-kleurcode: PMS 507).
• De vulpoort en aansluiting voor de koelmiddelcilinder moeten een eenasluiting 1/2" UNF met 20 gangen per inch hebben die overeenkomt
met de aansluiting van de vulslang.
Printplaat voor koelsysteem
LED-aanduiding
D800
D801
D802
D803
Voor type R22
Zelfdiagnose met behulp van LED's
Fout in de warmtewisselaarsensor (TE)
Fout in de aanvoersensor (TS)
Fout in retoursensor (TD)
Fout in overdrukbeveiliging
Fout in buitenluchttemperatuursensor (TO)
Voedingsfout bij ventilator buitenunit
Communicatiefout tussen IPDU (Noodstop)
Werking van de overdrukbeveiliging
Fout in retourtemperatuur
EEPROM-fout
Communicatiefout tussen IPDU (Geen noodstop)
G-Tr kortsluitingsbeveiliging
Schakelingfout gedetecteerd
Fout in stroomsensor
Compressor vergrendelingsfout
Compressor defect
Veranderingen in het product en de componenten
Als de druk hoog is, kan deze onmogelijk met een conventionele
drukmeter worden gemeten. Om vullen met een verkeerd koelmiddel te
voorkomen is de maatvoering van alle aansluitingen veranderd.
Om bestand te zijn tegen de hogere drukken zijn de slangmaterialen en de
afmetingen van de vulaansluiting gewijzigd (naar 1/2" UNF met 20 gangen per inch).
Let bij het aanschaffen van een vulslang op de afmeting van de aansluiting.
Als de druk en vergassingssnelheid hoog is, is het moelijk om de aangegeven
waarde af te lezen op de vulcilinder omdat daarin luchtbellen voorkomen.
De afmeting van tegenoverliggende trompmoeren is vergroot. Soms kan voor
de nominale diameters 1/4" en 3/8" een gewone sleutel worden gebruikt.
Door de opening in de klembalk ? te vergroten is de veersterkte van de veer
in het gereedschap verbeterd.
Wordt gebruikt wanneer de tromp wordt gemaakt met een standaard
trompgereedschap.
Aangesloten op de conventionele vacuümpomp. Gebruik een adapter om te
voorkomen dat vacuümpompolie terug kan stromen in de vulslang.
De vulslang heeft twee aansluitingen; een voor conventioneel koelmiddel
(7/16 UNF met 20 gangen per inch) en een voor R410A.
Als de (minerale) olie van de vacuümpomp in contact komt met R410A zal
een sludge ontstaan en de apparatuur beschadigen.
Uitsluitend voor koelmiddel HFC.
111
Oorzaak
Wijzigingen
.
