Anbringung DAHL-System:
>
Positionieren Sie die Verriegelungsplatte 503125 auf der Unter-
seite des Rollstuhls. Die Bohrungen zur Positionierung sind im Bat-
teriekasten bereits vorhanden.
>
Befestigen Sie die Verriegelungsplatte nun im Inneren des Bat-
teriekastens mit dem Adaptionsset 502064 und verschrauben Sie
die fünf Senkkopfschrauben von unten mit den DAHL Nuten 500759.
Stellen Sie hierbei die Höhe der Verriegelungsschiene (1.2) ein.
>
Hierzu werden ggfs. zusätzliche Zwischenstücke (1mm, 2mm,
3mm, 8mm, 10mm) benötigt. Die Feinjustierung erfolgt bei der An-
passung des Rollstuhls an der DAHL Dockingstation im Fahrzeug.
Zuletzt verkleben Sie die sechs Spacer 502071 mit dem Boden des
Batteriekasten, sodass die Batterien beim Einsetzen flach aufliegen
und nicht verrutschen können.
>
Haben Sie die Höhe der Verriegelungsschiene eingestellt, schrau-
ben Sie die Linsenkopfschrauben mit einer Schraubensicherung
mittelfest ein.
>
Wenn die elektrisch höhenverstellbare Dahl VarioDock verwendet
wird, sind keine zusätzlichen Abstandshalter für die Höheneinstel-
lung erforderlich.
88

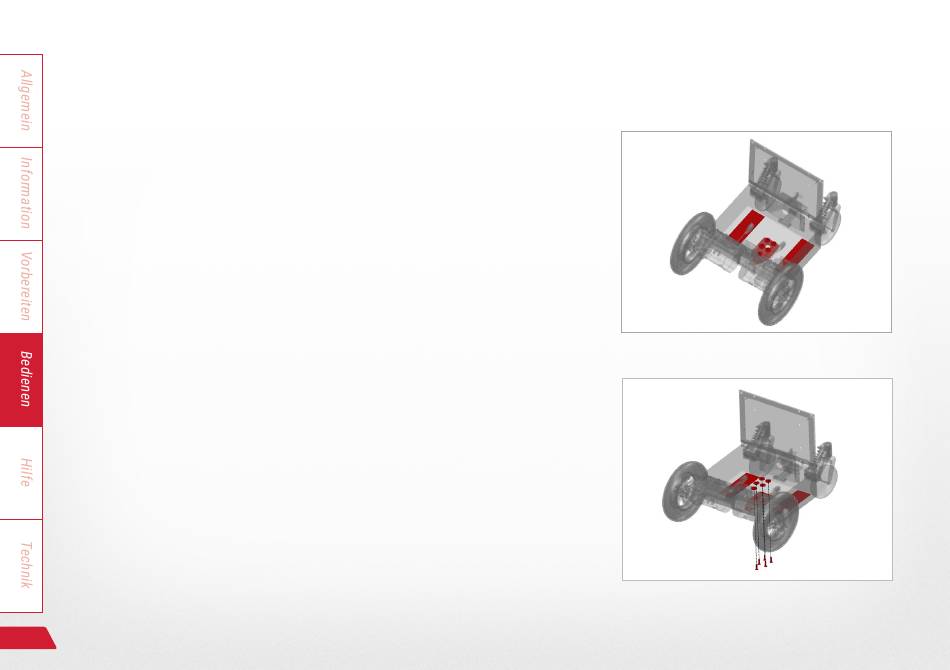

Abb. 48: Position des Dahl-Systems
Abb. 49: Befestigen des Dahl-Systems
