- Seite 1 Die Paravan Rollstuhl-Serie Bedienungsanleitung PR 40 www.paravan.de V1.0...
- Seite 2 Gültig für die folgenden Modelle Paravan PR 40 Herausgeber und Copyright: PARAVAN GmbH Ausgabedatum: 1.5.2019 Dokumentnummer: PR40_V1.0 DE...
- Seite 3 In dieser Bedienungsanleitung erhalten Sie alle wichtigen Informationen und Hinweise zu Ihrem neuen PR 40. Wir bitten Sie, lesen Sie die nachfolgenden Seiten sorgfältig durch, damit Ihr PR 40 auch noch in vielen Jahren problemlos funktioniert. Bewahren Sie diese Bedienungsanleitung zum späteren Nachschla- gen „griffbereit“...
-
Seite 4: Inhaltsverzeichnis
3.1.3 Hinweise zum Transport ......................28 Leistungsbeschreibung ..................29 Fertigungsstandard ......................... 29 Bestimmungsgemäßer Gebrauch ................... 30 4.2.1 Verwendbarkeit des PR 40 ...................... 31 4.2.2 Unbedenklichkeitserklärung Gefahrengut (Akkumulator) ............. 32 4.2.3 Hilfsmittelverordnung (HMV-Nr.) .................... 33 4.2.4 Definition der Hilfsmittel (unvollständiger Auszug)............... 33 4.2.5... - Seite 5 Begriffsdefinition der Bauteile und ihre Örtlichkeit ..............43 Begriffsdefinition der Bauteile und ihre Anbauposition, Chassis ......... 44 Vorbereiten Übergabe des PR 40 ....................46 Empfang Ihres neuen PR 40 ....................46 So wird Ihr PR 40 an Sie übergeben ..................46 Einstellungen am PR 40, elektronisch ..............47 Inhaltsverzeichnis...
- Seite 6 Einstellungen am PR 40, mechanisch ..............48 10.1 Empfang Ihres neuen PR 40 ....................48 10.2 Das Armlehnenpolster ......................49 10.2.1 Winkel des Armlehnenpolsters einstellen ................49 10.2.2 Horizontale Lage des Armlehnenpolsters einstellen ............. 50 10.3 Die Armlehne ..........................51 10.4 Höhe der Armlehne einstellen ....................
- Seite 7 Tragfähigkeit ..........................68 11.10.4 Unwegsame Untergründe oder Gelände ................68 11.10.5 Glatte Untergründe, Traktion ....................68 Parken und Aufbewahren des PR 40 ..............69 Verladen und Transport des Elektrorollstuhls ............70 13.1 Regeln zum Verladen von Rollstühlen ..................70 13.2 Befestigung des Elektrorollstuhls, Fixierung ................71 Steuerung ......................72...
- Seite 8 Displayhelligkeit anpassen ...................... 94 14.2.14 Steuerung sperren (eingeschalteter Zustand) ............... 95 14.2.15 Steuerung entsperren (ausgeschalteter Zustand) ..............95 Hilfe Umsetzen aus dem PR 40 ..................96 15.1 Vorgehensweise beim seitlichen Umsetzen ................97 Wartung und Instandhaltung ................98 16.1 Servicepartner .......................... 98 16.2...
- Seite 9 Die wartungsfreien Akkumulatoren ..................111 19.7 Hinweise zu Akkumulatoren ....................112 19.8 Aufladen des PR 40 ......................... 113 19.8.1 Vorgehensweise zum Aufladen des PR 40 ................114 19.8.2 Das Ladegerät .......................... 115 19.8.3 Aufstellen des Ladegerätes, Aufstellort ................. 115 Technische Ausrüstung ..................116 20.1...
-
Seite 10: Abbildungsverzeichnis
Abbildungsverzeichnis Abb. 1: QR-Code ............................ 13 Abb. 2: Fahrtrichtung ..........................15 Abb. 3: Sicherheitshinweis ........................22 Abb. 4: Typenschild ..........................35 Abb. 5: Positionsort Typenschild ......................36 Abb. 6: DAHL Dockingstation ......................38 Abb. 7: Beleuchtung, vorne ........................42 Abb. 8: Beleuchtung, hinten ......................... - Seite 11 Abb. 30: Speedcontrol (Schildkröte) aktiv ..................... 74 Abb. 32: Licht ein- und aus ........................75 Abb. 33: Blinker rechts / links ........................ 75 Abb. 31: Lichtsymbol farbig ........................75 Abb. 35: Warnblinker ein / aus ....................... 76 Abb. 34: Symbole farbig ......................... 76 Abb.
- Seite 12 Abb. 59: Fahrfunktion gesperrt ......................89 Abb. 60: Fahrprogramm wählen ......................90 Abb. 61: Fahrtrichtung Joystick ......................90 Abb. 62: Display Sitzfunktionen ......................91 Abb. 63: Funktionsmenü „Zeit einstellen“ ..................... 92 Abb. 64: Uhrzeit und Datum einstellen ....................92 Abb. 65: Uhr sichtbar/unsichtbar ......................
-
Seite 13: Impressum
Impressum Ihr Hersteller PARAVAN GmbH Hauptsitz / Zentrale / Produktion Paravanstraße 5-10, D-72539 Pfronstetten-Aichelau Telefon: 0 73 88 / 99 95-91 Fax: 0 73 88 / 99 95-999 Email: info@paravan.de Internet: www.paravan.de Geschäftsführer: Herr Roland Arnold Viele Mobiltelefone und PDAs verfügen über eine eingebaute Abb. 1: QR-Code Kamera und eine Software, die das Interpretieren von QR-Codes ermöglicht, somit können Sie unsere Kontakt-Informationen... -
Seite 14: Urheberrecht
Alle Angaben zu technischen Daten / Spezifikationen, Illustrationen und Informationen in dieser Bedienungsanleitung entsprechen dem Stand des Redaktionsschlusses im Juni 2019. Die Bedienungsanleitung für den PR 40 wurde in deutscher Sprache erstellt und darf in andere Sprachen über- setzt werden, im Falle möglicher Unterschiede, ist die deutsche Version rechtsverbindlich. -
Seite 15: Zu Dieser Bedienungsanleitung
Serienstand abweichen. HINWEIS Diese Bedienungsanleitung ist Produktbestandteil des Elektro- rollstuhls und muss stets in der Nähe des PR 40 auf- bewahrt werden, um Ihnen den schnellen Zugriff zu wichtigen Informationen zu gewährleisten. Abb. 2: Fahrtrichtung... -
Seite 16: Haftungsausschluss
Haftung oder Gewährleistung für Schäden bzw. Betriebsstörungen, die sich im Betrieb durch Nichtbeachtung dieser Bedienungsanleitung oder durch Veränderungen an dem PR 40 ergeben. Um einen störungsfreien Betrieb Ihres PR 40 gewährleisten zu können, beachten Sie bitte die Wartungshin- weise bzw. -intervalle. -
Seite 17: Garantie
2.1.1 Garantie Garantieleistungen richten sich ausschließlich nach den jeweiligen PARAVAN-Garantiebestimmungen. Von Garantieansprüchen sind Schäden ausgeschlossen, die durch: Verschleiß unsachgemäße Bedienung oder Benutzung, z. B. Überladen falsche/unregelmäßige Wartung falsche/unregelmäßige Pflege entstanden sind. siehe Ihre persönliche „Garantiekarte“. Zu dieser Bedienungsanleitung... -
Seite 18: Technische Änderungen
2.1.2 Technische Änderungen Alle Änderungen an Sicherheitseinrichtungen und technische Änderungen an dem PR 40, seien sie auch noch so gering, sind grundsätzlich verboten! Alle Änderungen müssen von der PARAVAN GmbH genehmigt bzw. durchgeführt werden. Technische Änderungen und Verbesserungen am Produkt, im Interesse unserer Kunden und der fortschrei- tenden Entwicklung, behält sich die PARAVAN GmbH vor. - Seite 19 WA R N U N G Verletzungsgefahr für Personen beim Betreiben eines PR 40 der nicht dem Original- bzw. Auslieferungszustand ent- spricht. Sachschäden an dem PR 40 durch nicht freigegebene Bau- teile oder fehlerhaft installierte Bauteile. Keine technischen Veränderungen an dem Elektrorollstuhl vollziehen.
-
Seite 20: Zielgruppe
Zielgruppe Der Bediener muss vor Inbetriebnahme des PR 40 einen Kenntnisstand in Bezug auf folgende Punkte erlan- gen bzw. sich aneignen: Kenntnis über den Inhalt der Bedienungsanleitung um das Fahrzeug, den PR 40, sicher bedienen und auch bewegen zu können. -
Seite 21: Symbolerklärung
Vorsicht - Mögliche Sachschäden für das Fahrzeug. Zusätzliche Information für den Anwender z. B. um die Bedienung des PR 40 zu erleichtern und/oder Sachschäden an dem PR 40 vorzubeugen. Dieses Symbol verweist den Anwender auf weitere Kapitel oder weiterführende Dokumentationen z. -
Seite 22: Aufbau Von Sicherheitshinweisen
2.3.1 Aufbau von Sicherheitshinweisen Folgende Informationen können Sie den Sicherheitshinweisen entneh- men: Warn- oder Gefahrensymbol . Art und Quelle der Gefahr . Signalwort . Folgen beim Eintreten der Gefahr . Maßnahmen zur Gefahrenabwehr . Abb. 3: Sicherheitshinweis Sicherheitshinweise... -
Seite 23: Sicherheitshinweise
Fahrzeug. Nicht in sich bewegende Bauteile greifen. Begleitpersonen dürfen nicht beim Betreiben des Elektro- rollstuhls in die Gefahrenbereiche eingreifen. Bremsentriegelungshebel müssen sich in der Stellung „LOCK“ befinden. Den PR 40 niemals während der Fahrt stromlos schalten bzw. ausschalten. Sicherheitshinweise... - Seite 24 WA R N U N G Kippgefahr für Personen beim Betreiben eines PR 40 bei Fahr- ten mit einer Neigung von mehr als 10°. Kippgefahr für Personen beim Betreiben eines PR 40 bei Berg- abfahrten und Sitzposition in vorderster Stellung.
- Seite 25 WA R N U N G Verletzungsgefahr für Personen beim Betreiben eines PR 40 der nicht dem Original- bzw. Auslieferungszustand entspricht. Sachschäden an dem PR 40 durch nicht freigegebene Bauteile oder fehlerhaft installierte Bauteile. Keine technischen Veränderungen an dem Elektrorollstuhl vollziehen.
- Seite 26 WA R N U N G Verletzungsgefahr für Personen bei Fahrten mit einem PR 40 auf unwegsamen Untergründen. Absturz- und Kippgefahr für Personen beim Betreiben des PR 40 auf Untergründen mit verminderter Tragfähigkeit. Sachschäden an dem PR 40 durch mechanische und physika- lische Einflüsse durch Fahrten auf unwegsamen Gelände.
-
Seite 27: Hinweise Zum Gebrauch
Sachschäden an dem PR 40 durch Überladen der Batterien bei Bergabfahrten. Benutzen Sie den PR 40 ausschließlich für seinen bestimm- ten Zweck. Überladen des PR 40 (z. B. durch zweite Person oder ande- re Lasten) ist verboten. Schützen Sie den PR 40 vor starker Sonneneinstrahlung und anderen Wärmequellen. -
Seite 28: Hinweise Zum Transport
Rampe bzw. PR 40transporter müssen eben und auf festem Untergrund stehen. Rampe bzw. der Lift muss trocken und sauber sein. Rampe muss breiter sein als der PR 40 und gut einsehbar sein, um Korrekturlenkungen zu ermöglichen. Rampe und Lift ununterbrochen befahren um ein Zurückrol- len zu vermeiden. -
Seite 29: Leistungsbeschreibung

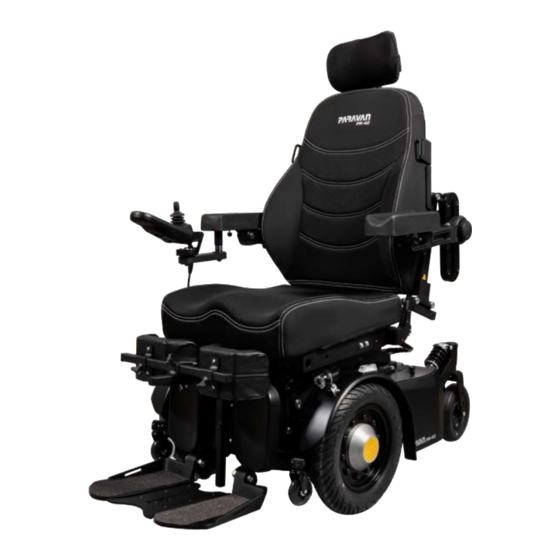

Der PARAVAN PR 40 ist ein multifunktionaler Elektro-Rollstuhl der durch seine Kompaktheit und Wendigkeit für den Innen- und Außenbereich bestens geeignet ist. Der PR 40 ist so konstruiert und getestet, dass für den Bediener und die Umgebung eine größtmögliche Sicherheit gegeben ist. Unsere Produkte werden nach der Fertigstellung auf Fehlerfreiheit überprüft. Falls dennoch eine Fehlfunktion an Ihrem PR 40 auftreten sollte, bitten wir Sie, sich umgehend bei Ihrem Händler... -
Seite 30: Bestimmungsgemäßer Gebrauch
Bestimmungsgemäßer Gebrauch Der PARAVAN-PR 40 ist in Funktion und Konstruktion zum Transport von einer Person im Innen- und Außen- bereich vorgesehen. Die Schnittstelle in Bezug auf Bedienung durch den Anwender und Haftung des Herstel- lers des PR 40 ist das Fahrpult inklusive Joystick bzw. optionale Bedieneinheiten bei/für Sonderbetrieb. -
Seite 31: Verwendbarkeit Des Pr 40
Einsatz im Bereich der StVO (öffentliche Straßen und Wege), vollständige und intakte Beleuchtung voraus- gesetzt. siehe Kapitel „12 Fahren mit dem PR 40“ - problematisch bzw. verboten Verwendung als Zug-Transportmittel von Lasten bzw. mehrerer Personen. Verwendung des PR 40 in extremen klimatischen Bereichen (Hitze/Kälte/Feuchtigkeit). siehe Kapitel „2.1 Haftungsausschluss“ siehe Kapitel „3 Sicherheitshinweise“ Leistungsbeschreibung... -
Seite 32: Unbedenklichkeitserklärung Gefahrengut (Akkumulator)
4.2.2 Unbedenklichkeitserklärung Gefahrengut (Akkumulator) Die PARAVAN GmbH verwendet Akkumulatoren die als „Nicht Gefahrgut“ eingestuft sind, solange diese Ak- kumulatoren in keiner Weise mechanische Schäden aufweisen. Die wartungsfreien Gitter-Vlies-Akkumulatoren sowie die wartungsfreien Blei-Gel-Akkumulatoren sind nach: IATA, Regel A 67 ADR, Regel 238 B IMDG, Regel 238.2... -
Seite 33: Hilfsmittelverordnung (Hmv-Nr.)
4.2.3 Hilfsmittelverordnung (HMV-Nr.) Die PR 40 Stehrollstühle sind nach den Hilfsmittel-Richtlinien: Kassenarztrecht in Nordwürttemberg – Richtlinien und Normen und Verordnungen und Leistungen, Seite B 2 – 1 ff als Hilfsmittel unter der Hilfsmittelverordnung-Nummer: HMV Nr. 18.99.03..zugelassen. 4.2.4 Definition der Hilfsmittel (unvollständiger Auszug) Hilfsmittel sind sächliche, medizinische Leistungen, also Sachen, die durch ersetzende, unterstützende oder... -
Seite 34: Indikation
4.2.5 Indikation Gehunfähigkeit bzw. stark eingeschränkte Gehfähigkeit im Rahmen des Grundbedürfnisses sich in der eigenen Wohnung zu bewegen. Die versorgung mit Rollstühlen mit Auftsehvorrichtung ist dann angezeigt, wenn als therapeutische Maßnah- me ein regelmäßiges (mehrfach tägliches) Stehtraining durchgeführt werden muss und andere Stehhilfen, z.B. -
Seite 35: Produktspezifische Angaben
Produktspezifische Angaben Markenzeichen und Typkennzeichnung (Typenschild) Diese Angaben können Sie dem Typenschild entnehmen. Sie sind bei jeglicher Korrespondenz mit der PARAVAN GmbH sehr wichtig um Sie fachgerecht beraten zu können. Modellbezeichnung Seriennummer, Chassis-Nr. Produktionsdatum ... -
Seite 36: Positionsort Der Typkennzeichnung (Typenschild)
Positionsort der Typkennzeichnung (Typenschild) Die Typkennzeichnung (Typenschild) ist am PR 40 in 1-facher Ausfüh- rung angebracht. Die Typkennzeichnung (Typenschild) besitzt die Ab- maße von ca. 70mm x 40mm. Die Typkennzeichnung (Typenschild) befindet sich hinten rechts am Batteriekasten des PR 40. -
Seite 37: Angaben Zu Ihrem Pr 40
Angaben zu Ihrem PR 40 Bitte achten Sie darauf, dass diese Angaben bei der Übergabe des PR 40 eingetragen sind, oder tragen Sie diese gegebenenfalls selbst nach, um sie stets griffbereit zu haben. Tag der Lieferung/Übergabe Übergabe durch (Händler oder Niederlassung) 5.3.1 Das Typenschild Ihres PR 40... -
Seite 38: Zubehör
Zubehör 5.4.1 Mitgeliefertes Zubehör Ladegerät mit Ladekabel. Bedienungsanleitung. Steckschlüssel mit T-Griff, SW 13. Inbus-Schlüssel, Größe 5. 5.4.2 Lieferbares Zubehör DAHL Dockingstation zum schnellen und einfachen Fixieren des PR 40 im Fahrzeug. Abb. 6: DAHL Dockingstation Beschreibung/Funktion des PR 40... -
Seite 39: Beschreibung/Funktion Des Pr 40
Beschreibung/Funktion des PR 40 Die Sitzeinheit Die Sitzeinheit des PR 40 ist eine Eigenentwicklung der PARAVAN GmbH die exakt auf die Bedürfnisse der Kunden abgestimmt wurde. Sie ist ausgestattet mit: Speziellen Dämpfungen im Sitz zur Entlastung der Oberschenkelmuskulatur. 6-achsig mit 12-facher individueller Verstellung der Armlehne um eine optimale und ermüdungsfreie Haltung für die Arme einstellen zu können. -
Seite 40: Joystick-Steuerung
Joystick-Steuerung Über den Joystick, das Fahrpult sowie die integrierte Steuerung können alle Funktionen des PR 40 angewählt bzw. abgerufen werden, wie z. B.: Lenkung des PR 40, Bremsverhalten des PR 40, Fahrgeschwindigkeit, Ansteuerung der zwei Fahrmotoren, Sekundärfunktionen, je nach verwendeter Steuerung bzw. Ausstattung. -
Seite 41: Kantelung (Sitzneigung)
Kantelung (Sitzneigung) Der PR 40 ist mit einer Kantelungsfunktion ausgerüstet. Der Kantelungsvorgang kann in jede Bewegungsrich- tung und an jeder Position unterbrochen und fixiert werden. Auf Knopfdruck kann man die Kantelung (Sitzneigung) wie folgt einstellen: nach vorne, und erhält somit eine Aufstehhilfe... -
Seite 42: Straßensicher Nach Stvzo
Straßensicher nach StVZO Der PR 40 ist mit den nachfolgenden serienmäßig vorhandenen Aus- stattungsteilen ein für den Straßenverkehr zugelassenes Fahrzeug: LED-Scheinwerfer für eine optimale Ausleuchtung . LED-Fahrtrichtungsanzeiger . LED-Rückleuchten zur bestmöglichen Sichtbarkeit . Kenntlichmachung an der Seite in der Radmitte durch gelbe Reflektoren. -
Seite 43: Übersicht Über Den Pr 40
Übersicht über den PR 40 Begriffsdefinition der Bauteile und ihre Örtlichkeit Folgende Begriffe der Bauteile bzw. Einzelteile werden in der Bedie- nungsanleitung verwendet. In der Abbildung wird die Örtlichkeit am PR 40 gezeigt. Fahrpult mit Joystick ... -
Seite 44: Begriffsdefinition Der Bauteile Und Ihre Anbauposition, Chassis
Begriffsdefinition der Bauteile und ihre Anbauposition, Chassis Folgende Begriffe der Bauteile bzw. Einzelteile werden in der Bedie- nungsanleitung verwendet. Im Schaubild wird die Anbauposition am Chassis des PR 40 gezeigt. Sitzplatte Sitzführungen Hinterrad Verzurr-Öse, hinten Aktuatoren-Modul ... -
Seite 45: Abb. 11: Bauteile, Chassis Vorne
Antriebsrad Verzurr-Öse Steuergeräte Bremsentriegelungshebel, Notentriegelung Antriebsmotor Abb. 11: Bauteile, Chassis vorne Übersicht über den PR 40... -
Seite 46: Übergabe Des Pr 40
Übergabe des PR 40 Empfang Ihres neuen PR 40 Kontrollieren Sie Ihren PR 40 auf Vollständigkeit und vergleichen Sie den Auslieferungszustand mit Ihren Be- stellunterlagen. Setzen Sie sich bei Unklarheiten sofort mit der PARAVAN GmbH in Verbindung! Kontrollieren (Sichtprüfung) Sie den PR 40 auf seinen ordnungsgemäßen Zustand. Melden Sie Beschädigun- gen, die auf die Anlieferung bzw. -
Seite 47: Einstellungen Am Pr 40, Elektronisch
Einstellungen am PR 40, elektronisch Die Einstellung und Konfiguration der PARAVAN-Steuerung ist sehr komplex und kann nur, zu Ihrer eigenen Sicherheit, von Ihrem Servicetechniker vorgenommen werden. Alle Parameter der PARAVAN-Steuerung können nachträglich auf Ihre Bedürfnisse und Wünsche eingestellt werden. Hierzu zählen: Alle Fahreigenschaften wie z. -
Seite 48: Einstellungen Am Pr 40, Mechanisch
Alle mechanischen Bauteile bzw. Ausstattungen und Bedienelemente sind auf Ihre Körpermaße eingestellt. Sollte dennoch eine Anpassung nötig sein, so ist dies jederzeit möglich. Ihr PARAVAN-PR 40 ist so konstru- iert, dass er in allen Belangen den Körpermaßen angepasst werden kann. -
Seite 49: Das Armlehnenpolster
Einsatzzweck und auf jedes Körper- maß einstellen. 10.2.1 Winkel des Armlehnenpolsters einstellen Diese Arbeitsanweisung ist für rechts und links gültig. Sechskant-Hutmutter lösen. Armlehnenpolster in gewünschte Position schwenken. Sechskant-Hutmutter festziehen, ca. 8 Nm. Abb. 12: Winkel Armlehnenpolster Einstellungen am PR 40, mechanisch... -
Seite 50: Horizontale Lage Des Armlehnenpolsters Einstellen
Diese Arbeitsanweisung ist für rechts und links gültig! Gehen Sie bei der Lagekontrolle, -einstellung des Armlehnenpolster in der genannten Reihenfolge vor: Flügelschraube lösen. Armlehnenpolster in gewünschte Position vor- oder zurückschie- ben. Flügelschraube festziehen, handfest. Abb. 13: Lage Armlehnenpolster Einstellungen am PR 40, mechanisch... -
Seite 51: Die Armlehne
Einstellung nach sich! Gehen Sie bei der Lagekontrolle, -einstellung der Armlehne in der ge- nannten Reihenfolge vor: Abb. 14: Lagekontrolle Armlehne Höhe der Armlehne. Winkel der Armlehne. Ausladung der Armlehne. Ggf. Korrektur des Armlehnenpolster. Einstellungen am PR 40, mechanisch... -
Seite 52: Höhe Der Armlehne Einstellen
Durch drehen des Handrades nach links löst sich die Armlehne und kann anschließend in der Höhe verstellt werden. Bei erreichen der gewünschten Höhe das Handrad nach rechts drehen und festziehen. Armlehne verriegelt bzw. fixiert. Abb. 15: Höhe Armlehne Einstellungen am PR 40, mechanisch... -
Seite 53: Winkel Der Armlehne
10.5 Winkel der Armlehne Die Armlehne ist am Anschlagpunkt drehbar gelagert. Dies ermög- licht ein Hochschwenken der kompletten Armlehne zum bequemen Einsitzen und Aufstehen bzw. Umsetzen. Abb. 16: Winkel Armlehne Einstellungen am PR 40, mechanisch... -
Seite 54: Ausladung Der Armlehne Einstellen
Gehen Sie bei der Einstellung der Ausladung der Armlehne in der genann- ten Reihenfolge vor: Sechskant-Hutmutter lösen. Sechskant-Hutmutter lösen. Armlehne in gewünschte Position verfahren. Sechskant-Hutmutter und festziehen, ca. 8 Nm. Abb. 17: Ausladung Armlehne Einstellungen am PR 40, mechanisch... -
Seite 55: Einstellung Der Beweglichkeit Des Fahrpults
10.7 Einstellung der Beweglichkeit des Fahrpults Der horizontale Schwenkmechanismus des Fahrpults kann bezüg- lich des Härtegrades (Ansprechverhalten bzw. die Beweglichkeit der Gelenke) eingestellt werden. Abb. 18: Schwenkmechanismus Einstellungen am PR 40, mechanisch... -
Seite 56: Die Fußstützeneinheit
Winkel zum Sitz verstellen. Der Winkel der Fußbretter lässt sich nur manuell durch eine Stellschraube verändern. 10.8.1 Einstellung der Unterschenkellänge Die Auflage der Unterschenkel bzw. die Unterschenkellänge wird auf ihre Körpermaße eingestellt. Abb. 19: Unterschenkelwinkel manuell verstellbar Einstellungen am PR 40, mechanisch... -
Seite 57: Einstellung Des Tibialiswinkels
10.8.2 Einstellung des Tibialiswinkels Die Auflage der Unterschenkel bzw. des Tibialiswinkels (zwischen Ober- und Unterschenkel), kann über die PARAVAN-Steuerung in der Winke- leinstellung elektrisch, je nach Ausstattungsvariante, verändert werden. Menü in der Steuerung anwählen. Einstellung vornehmen. siehe Kapitel „15 Steuerung“... -
Seite 58: Fahren Mit Dem Pr 40
Wir empfehlen Ihnen, vor Beginn der Nutzung mit Ihrem Versicherungsberater zu sprechen, damit die Nut- zung des PR 40 in Ihren Versicherungen – insbesondere in der Haftpflichtversicherung – eingeschlossen ist. Beachten Sie bitte, dass bei Nutzung im Straßenverkehr im Rahmen der jeweiligen gesetzlichen Be- stimmungen eine Versicherungspflicht für die PR 40nutzung bestehen kann. -
Seite 59: Funktionskontrolle Vor Der Fahrt
Die Bremsentriegelungshebel müssen auf „LOCK“ stehen, also nach oben weisen. Ladezustand der Akkumulatoren. Funktionskontrolle der Beleuchtungseinrichtung. Abb. 21: Bremsentriegelungshebel (Notentrie- siehe Kapitel „12.9.1 Bedienung der Bremsentriegelungshebel gelung) (Notentriegelung)“ siehe Kapitel „20 Elektrische Anlage“ Fahren mit dem PR 40... -
Seite 60: Steuern Des Pr 40, Fahrtrichtungen
Joystick in nachstehende Stellung bringen: Joystick nach vorne Der PR 40 fährt vorwärts. Joystick nach links oder rechts Der PR 40 ändert die Fahrtrichtung nach der gewählten Stellung. Joystick nach hinten Der PR 40 fährt rückwärts. -
Seite 61: Fahren Einer Kurve, Kurvenfahrt
Joystick in die gewünschte Fahrstellung (vor oder zurück) drücken. und gleichzeitig Joystick in die gewünschte Fahrtrichtung (links oder rechts) drücken. Beispiel: Joystick in die Stellung, aus Bedienersicht, nach rechts oben (14-Uhr-Stellung) drücken Der PR 40 fährt eine Rechtskurve. siehe Kapitel „3 Sicherheitshinweise“ Fahren mit dem PR 40... -
Seite 62: Bremsen Mit Dem Pr 40
Sicherung bei Stromausfall oder -unterbrechung: Sollte es zu einer Unterbrechung in der Spannungsver- sorgung kommen z. B. durch einen entladenen Akkumulator, schließt die Sicherheits-Magnet-Bremse und der PR 40 kommt zum Stehen. Sollte dies der Fall sein, kann er nur noch mechanisch entriegelt werden und manuell bewegt werden. -
Seite 63: Abbremsen Des Pr 40
Gesamtgewicht (Fahrzeug und Fahrer) des PR 40. abhängig. Beim Abbremsen aus voller Fahrt mit ca. 6km/h hat Ihr PR 40 einen Bremsweg von ca. 1 Meter! Beim Bremsvorgang aus hohen Geschwindigkeiten insbesondere bei Talfahrten kann der Elektrrollstuhl in das Schlingern bzw. Schleudern geraten. Vermeiden Sie daher ein ruckartiges Abbremsen! -
Seite 64: Fahren Am Berg, Berg- Und Talfahrt
Wählen Sie bei Berg- und Talfahrten eine geringe Fahrstufe bzw. –geschwindigkeit damit Sie zu keinem Zeitpunkt die Kontrolle über den PR 40 verlieren. Bei Berg- oder Talfahrten ab einer Neigung von mehr als 7° kann die Stabilität des PR 40 nicht gewährleis- tet werden bzw. Kippgefahr für den PR 40 bestehen. -
Seite 65: Die Fahrprogramme / Fahrstufen
11.8 Die Fahrprogramme / Fahrstufen Der PARAVAN-PR 40 hat fünf verschiedene Fahrprogramme bzw. -stufen. Auf dem Fahrpult können Sie die gewünschte Fahrstufe bzw. Endgeschwindigkeit des PR 40 wählen. Die maximale Endgeschwindigkeit in der jeweiligen Fahrstufe erreichen Sie durch eine vollständige Auslen- kung des Joysticks. -
Seite 66: Manuelles Fahren, Schiebebetrieb
Stellungen des Bremsentriegelungshebel LOCK Hebelstellung nach oben = fahren, Bremssystem aktiv! UNLOCK Hebelstellung nach unten = schieben, Bremssystem deaktiviert! Abb. 23: Bremsentriegelungshebel (Notentrie- gelung) ACHTUNG: Während des Schiebebetriebs muss die Steuerung ausge- schaltet sein! Fahren mit dem PR 40... -
Seite 67: Anforderung An Die Fahrwege, Untergründe
11.10 Anforderung an die Fahrwege, Untergründe WA R N U N G Kippgefahr für Personen beim Betreiben eines PR 40 bei Fahr- ten mit einer Neigung von mehr als 10°. Kippgefahr für Personen beim Betreiben eines PR 40 bei Berg- abfahrten und Sitzposition in vorderster Stellung. -
Seite 68: Steig- Überschreitfähigkeit
11.10.2 Steig- Überschreitfähigkeit Bei Fahrten über Hindernisse die höher sind als ca. 60-70mm, können Sie mit Ihrem PR 40 mit dem Batte- riekasten aufsetzen und steckenbleiben oder umkippen. 11.10.3 Tragfähigkeit Fahren Sie nicht über Untergründe bei denen die Gefahr besteht, dass Sie einbrechen können und somit steckenbleiben oder umkippen können. -
Seite 69: Parken Und Aufbewahren Des Pr 40
12. Parken und Aufbewahren des PR 40 Um Schäden am PR 40 zu vermeiden müssen Sie folgende Regeln beachten, wenn Sie den PR 40 abstellen z. B. über Nacht, oder auch längere Zeit nicht benutzen: Stellen Sie eine Verbindung zum Ladegerät her. -
Seite 70: Verladen Und Transport Des Elektrorollstuhls
13. Verladen und Transport des Elektrorollstuhls Für den Transport im Fahrzeug ist der Elektrorollstuhl immer abzuschalten und ordnungsgemäß zu befestigen bzw. zu fixieren. Zur Verladung des Elektroroll- stuhls sind Verladehilfen wie: Rampen, Lifte und Hebebühnen, mit ausreichen- der Traglast zu verwenden. 13.1 Regeln zum Verladen von Rollstühlen Folgende Regeln müssen zum und beim Verladen eingehalten werden: §... -
Seite 71: Befestigung Des Elektrorollstuhls, Fixierung
13.2 Befestigung des Elektrorollstuhls, Fixierung Der Elektrorollstuhl muss durch Spannbänder, Haken oder Schlaufen mit dem Transportfahrzeug verbunden bzw. verzurrt werden um ein Verrutschen zu verhindern. Die Fixierung des Elektrorollstuhls muss nach der Richtlinie § DIN 75078 (Teil 1 und 2) Kraftfahrzeuge zur Beförderung von Men- schen mit eingeschränkter Mobilität vorgenommen werden. -
Seite 72: Steuerung
14. Steuerung 14.1 Fahrpult R-NET CJSM2 14.1.1 Übersicht der Bedienelemente Mit dem in Ihrem Elektrorollstuhl angebauten Fahrpult (Joystick) kön- ⑫ nen Sie alle Fahr-, Lenk- und Bremsvorgänge des Elektrorollstuhls steu- ③ ern. Auch alle weiteren Funktionen, die mit Verstellmotoren ausgestat- ⑩... -
Seite 73: Statusanzeige
14.1.2 Statusanzeige Mit den Funktionstasten lassen sich die jeweiligen Funktionen aus- wählen, die in den zugewiesenen Feldern auf dem Display angezeigt werden. Symbole der Statusanzeige: § Ladestand der Akkumulatoren ① Fahrtrichtungsanzeige, links ② § § Licht „An/Aus“ ③ Status des Systems ④ („Schildkröte“ → Speedcontrol aktiv) §... -
Seite 74: Starten, Ausschalten
14.1.3 Starten, Ausschalten Starten ① Schalter ① „An / Aus“ nach oben drücken. § Die Betriebsanzeige blinkt kurz auf und es wird die letzte gewählte Funktion Fahrstufe/Sitzfunktion angezeigt. § Durch wiederholtes Drücken von Schalter ① nach unten: - Auswahl der Fahrstufen 1 bis 5 - Anschließend Wechsel in die Sitzfunktionen Ausschalten Schalter ①... -
Seite 75: Fahrtrichtungsanzeiger Ein- Und Ausschalten
14.1.5 Fahrtrichtungsanzeiger ein- und ausschalten Drücken Sie die Tasten ① oder ② für die jeweilige Fahrtrichtungsanzei- ge (Blinker), links oder rechts. § Die gewählte Fahrtrichtungsanzeige blinkt § Nochmaliges drücken → Fahrtrichtungsanzeige aus Abb. 33: Blinker rechts / links 14.1.4 Licht ein- und ausschalten Drücken Sie die Taste ... -
Seite 76: Warnblinker Ein- Und Ausschalten
14.1.6 Warnblinker ein- und ausschalten Drücken Sie die Taste „Warnblinker“ für die Funktion „Warnblinker an“. § Der Warnblinker schaltet sich ein und das Warnblinkesymbol blinkt rot und beide Fahrt- richtungssymbole blinken grün. Wiederholtes Drücken der Taste → Warnblinker/Warnblinkersymbol aus. §... -
Seite 77: Fahrfunktionen, Übersicht
14.1.7 Fahrfunktionen, Übersicht Übersicht der im Display des Fahrpults angezeigten Fahrfunktionen während der Fahr-, Lenk- und Bremsvorgänge des Elektrorollstuhls. ⑤ ② § Gewähltes Fahrprogramm/Fahrstufe ① ⑥ ① § Jeweilige Einstellung (Unterteilung) der gewählten Fahrstufe (1 bis 5) schnell / langsam ② Taste ③... -
Seite 78: Fahrprogramm Auswählen, Fahren
14.1.8 Fahrprogramm auswählen, fahren Der Elektrorollstuhl muss sich im Fahrmodus befinden. § Im Display wird das zuletzt gewählte Fahrprogramm angezeigt (Pro- file 1 bis 5). Die Fahrprofile 1 bis 5 sind nochmals in 5 Stufen unter- teilt ① Drücken Sie den Schalter nach oben ① oder unten ② um in eine höhere ②... -
Seite 79: Elektrische Sitzverstellung
14.1.9 Elektrische Sitzverstellung Über die Mode-Taste vom Fahrprogramm in die Sitzfunktionen wech- seln. Gewünschte Sitzfunktion mit dem Joystick „← links/rechts →“ aus- wählen. § Im Display erscheint das Menü für die Verstellfunktionen. Es können nur die freigegebenen bzw. vorhandenen Funktio- nen angewählt werden. -
Seite 80: Uhrzeit/Datum Einstellen
14.1.10 Uhrzeit/Datum einstellen Durch gedrückt halten der Taste „Warnblinker“ gelangen Sie in das Menü „Einstellungen“ § Im Display erscheint das Menü für die Sonderfunktionen. Durch das Bewegen des Joysticks nach → links/rechts gelangen Sie zu den Optionen „Jahr, Monat, Datum, Wochentag, Stunden und Minuten“. Wählen Sie mit dem Joystick „←... -
Seite 81: Uhr Sichtbar/Unsichtbar Schalten, 12H/24H-Anzeige Konfigurieren
14.1.11 Uhr sichtbar/unsichtbar schalten, 12h/24h-Anzeige konfigurieren Programm-Funktion auswählen: § Drücken und gedrückt Halten der Taste „Warnblinker“ § Menü „Einstellungen“ erscheint. § Mit dem Joystick „Zeit einstellen“ auswählen. Joystick „← Links/ Rechts →“ § Mit dem Joystick „← Links/Rechts →“ „12h/24h-Anzeige“ oder „Aus“ auswählen. -
Seite 82: Displayhelligkeit Anpassen
14.1.13 Displayhelligkeit anpassen Programm-Funktion auswählen: § Drücken und gedrückthalten der Taste „Warnblinker“ § In Einstellungen „Hintergrundbeleuchtung“ auswählen § Mit dem Joystick „← Links/Rechts →“ Prozent der Beleuchtungs- stärke auswählen (0 bis 100% in 10%-Schritten) Zum Speichern → Menü verlassen § Abb. -
Seite 83: Steuerung Sperren (Eingeschalteter Zustand)
14.1.14 Steuerung sperren (eingeschalteter Zustand) Bedienteil ausschalten und ON/OFF Taste ① gedrückt halten bis ein § ① Signalton ertönt ② § Joystick nach vorne bewegen bis ein Signalton ertönt § Joystick nach hinten bewegen bis ein Signalton ertönt § Wegfahrsperre ist aktiviert Abb. -
Seite 84: Fahrpult R-Net Cjsm-L
14.2 Fahrpult R-NET CJSM-L 14.2.1 Übersicht der Bedienelemente Mit dem in Ihrem Elektrorollstuhl angebauten Fahrpult (Joystick) kön- ⑧ ① ③ ③ nen Sie alle Fahr-, Lenk- und Bremsvorgänge des Elektrorollstuhls steu- ⑩ ⑪ ern. Auch alle weiteren Funktionen, die mit Verstellmotoren ausgestat- tet sind, wie der Hubarm und die Sitzfunktionen, sind ebenfalls über das ⑫... -
Seite 85: Statusanzeige
14.2.2 Statusanzeige Mit den Funktionstasten lassen sich die jeweiligen Funktionen aus- wählen, die in den zugewiesenen Feldern auf dem Display angezeigt werden. Symbole der Statusanzeige: § Ladestand der Akkumulatoren ① Fahrtrichtungsanzeige, links ② § § Licht „An“ ③ Status des Systems ④ („Schildkröte“ → Speedcontrol) §... -
Seite 86: Starten Und Ausschalten
14.2.3 Starten und Ausschalten Starten ① Schalter ① „An / Aus“ drücken. § Die wird die letzte gewählte Funktion Fahrstufe/Sitzfunktion ange- zeigt. Ausschalten Schalter ① „An / Aus“ drücken. § Der Elektrorollstuhl schaltet sich ab (in eingeschaltetem Zustand). Abb. 51: Taste „An/Aus“ Abb. -
Seite 87: Licht Ein- Und Ausschalten
14.2.4 Licht ein- und ausschalten Drücken Sie die Tasten ① oder ② für die jeweilige Fahrtrichtungsanzei- ge (Blinker), links oder rechts. ① § Die gewählte Fahrtrichtungsanzeige blinkt § Nochmaliges drücken → Fahrtrichtungsanzeige aus ② Abb. 55: Blinker rechts / links 14.2.5 Fahrtrichtungsanzeiger ein- und ausschalten Drücken Sie die Taste ①... -
Seite 88: Warnblinker Ein- Und Ausschalten
14.2.6 Warnblinker ein- und ausschalten Drücken Sie die Taste „Warnblinker“ ① für die Funktion „Warnblinker an“. § Der Warnblinker schaltet sich ein und das Warnblinkesymbol blinkt rot und beide Fahrt- richtungssymbole blinken gelb. § Wiederholtes Drücken der Taste → Warnblinker/Warnblinkersymbol aus. ①... -
Seite 89: Fahrfunktionen, Übersicht
14.2.7 Fahrfunktionen, Übersicht Übersicht der im Display des Fahrpults angezeigten Fahrfunktionen während der Fahr-, Lenk- und Bremsvorgänge des Elektrorollstuhls. ⑤ § Gewähltes Fahrprogramm/Fahrstufe ① ② ① § Maximale Geschwindigkeit im gewählten Fahrprogramm ② Taste ③ um in ein höheres (+) oder niedrigeres (-) Fahrprogramm zu §... -
Seite 90: Fahrprogramm Auswählen, Fahren
14.2.8 Fahrprogramm auswählen, fahren Der Elektrorollstuhl muss sich im Fahrmodus befinden. § Im Display wird das zuletzt gewählte Fahrprogramm angezeigt. ③ ① Drücken Sie den Schalter ① Profile eines der 5-Fahrstufen (Profile) ② auszuwählen/zu wechseln. § Das gewählte Fahr-Profil erscheint im Display. Drücken Sie die Tasten ②... -
Seite 91: Elektrische Sitzverstellung
14.2.9 Elektrische Sitzverstellung Über die „Mode-Taste“ vom Fahrprogramm in die Sitzfunktionen wech- seln. Sitzfunktion mit dem Joystick „← links/rechts →“ auswählen. § Im Display erscheint die jeweilige Sitzfunktion. Es können nur die freigegebenen bzw. vorhandenen Funktio- nen angewählt werden. ① Verstellung des Sitzes über den Joystick (nach vorne oder hinten drücken) vornehmen. -
Seite 92: Uhrzeit/Datum Einstellen
14.2.10 Uhrzeit/Datum einstellen Durch gleichzeitiges drücken und gedrückt halten der Geschwindig- keitstasten „Langsamer“ ① und „Schneller“ ② gelangen Sie in das Menü „Einstellungen“ § Im Display erscheint das Menü für die Sonderfunktionen. Durch das Bewegen des Joysticks nach → rechts gelangen Sie zu den Optionen „Jahr, Monat, Datum, Wochentag, Stunden und Minuten“. -
Seite 93: Uhr Sichtbar/Unsichtbar Schalten, 12H/24H-Anzeige Konfigurieren
14.2.11 Uhr sichtbar/unsichtbar schalten, 12h/24h-Anzeige konfigurieren Programm-Funktion auswählen: § Gleichzeitiges Drücken und gedrückt Halten der Tasten ①+② § Menü „Einstellungen“ erscheint. § Mit dem Joystick „Zeit anzeigen“ auswählen. § Mit dem Joystick „← Links/Rechts →“ „12h/24h-Anzeige“ oder „Aus“ auswählen. ① ②... -
Seite 94: Display-Hintergrund, -Helligkeit Anpassen
14.2.12 Display-Hintergrund, -Helligkeit anpassen Programm-Funktion auswählen: § Gleichzeitiges Drücken und gedrückthalten der Geschwindigkeits- tasten „Langsamer“ ① und „Schneller“ ② § In Einstellungen „Hintergrundbeleuchtung“ auswählen § Mit dem Joystick „← Links/Rechts →“ Prozent der Beleuchtungs- ① ② stärke auswählen Zum Speichern → Menü verlassen §... -
Seite 95: Steuerung Sperren (Eingeschalteter Zustand)
14.2.14 Steuerung sperren (eingeschalteter Zustand) ① Bedienteil ausschalten und ON/OFF Taste ① gedrückt halten bis ein § Signalton ertönt § Joystick nach vorne bewegen bis ein Signalton ertönt ② § Joystick nach hinten bewegen bis ein Signalton ertönt § Wegfahrsperre ist aktiviert Abb. -
Seite 96: Umsetzen Aus Dem Pr 40
Wir empfehlen Ihnen, sich von einer anderen Person helfen zu lassen. Sie sollten diese Person jedoch auf die Gefahren hinweisen. Sprechen Sie den Ablauf des Umsetzens auf jeden Fall mitein- ander ab. Stützen Sie sich nie auf dem Fahrpult ab, versehentlich kann der PR 40 aktiviert werden und unkontrollierte Befehle ausführen. -
Seite 97: Vorgehensweise Beim Seitlichen Umsetzen
Gehen Sie beim seitlichen Umsetzen in der genannten Reihenfolge vor: PR 40 seitlich positionieren Erforderliche Sitzhöhe einstellen PR 40 ausschalten Fußrasten hochklappen Armlehne nach oben schwenken Umsetzen Abb. 70: Umsetzen, Fußrasten Abb. 71: Umsetzen, Armlehne Umsetzen aus dem PR 40... -
Seite 98: Wartung Und Instandhaltung
16.1 Servicepartner Bei Problemen wenden Sie sich bitte an Ihr Sanitätshaus bzw. Ihren Händler oder direkt an die PARAVAN GmbH. Um Wartungsarbeiten durchführen zu lassen, wenden Sie sich an Ihr Sanitätshaus bzw. Ihren Händler oder direkt an die PARAVAN GmbH. -
Seite 99: Reinigung Und Pflege
16.2 Reinigung und Pflege Zur Reinigung des PR 40 dürfen Sie keinen Hochdruckreiniger verwenden. Vermeiden Sie den Kontakt der Elektronik mit Wasser. Zur Reinigung des Rahmens und der Kunststoffanbauteile (Lacksatz) darf ausschließlich nur ➨ milde Seifenlauge ohne Scheuerzusätze verwendet werden. -
Seite 100: Entsorgung Und Umweltschutz
17. Entsorgung und Umweltschutz Der PR 40 selbst und seine Einzelkomponenten sind technisch langlebig. Bei der Konstruktion und Herstel- lung wurden vorrangig verwertbare und schadlose Rohstoffe verwendet. Nach dem Stilllegen ist der PR 40 zur ordnungsgemäßen Verwertung und umweltverträglichen Beseitigung geeignet. -
Seite 101: Verpackungsmaterial
17.1 Verpackungsmaterial Die Verpackung besteht aus weitgehend verwertbarem und für die Um- welt unbedenklichem Material, wie z. B.: Holz, z. B. Paletten oder Umverpackungen, Metall, z. B. Spannbänder, Luftpolsterfolie. Nutzen Sie die Möglichkeit zum umweltgerechten Recyceln der Verpackung. Die Verwertung von Abfällen hat Vorrang vor Abb. -
Seite 102: Wiederinbetriebnahme
17.2 Wiederinbetriebnahme War der PR 40 für längere Zeit außer Betrieb, müssen vor einer erneuten Inbetriebnahme folgende Arbeits- schritte durchgeführt werden: Schutzeinrichtungen prüfen, ggf. instandsetzen, Komplette Wartung bzw. Durchsicht, Komplettreinigung. Der PR 40 muss vor Wiedereinsatz komplett gereinigt und durch einen von der PARAVAN GmbH autorisierten Servicetechniker nach einer gründlichen Inspektion zur Nutzung freigegeben werden. -
Seite 103: Hinweis Für Die Weitergabe
17.3 Hinweis für die Weitergabe Bei der Weitergabe des PARAVAN Stehrollstuhls PR 40 müssen Sie auch sämtliche für eine sichere Handha- bung und Betrieb notwendigen technischen Unterlagen wie: Betriebsanleitung, Wartungsnachweise dem neuen Nutzer übergeben. siehe Kapitel „17 Wartung und Instandhaltung“... -
Seite 104: Störungsbehebung
18. Störungsbehebung 18.1 Statusanzeige des Fahrpults Fehlermeldung Bedeutung Centre Joystick/Joystick Die häufigste Ursache dieses Fehlers ist, dass sich der Joystick nicht in der Mitte be- zentrieren findet während das Steuerungssystem eingeschaltet wird. Es wird für 5 Sekunden der „Joystick verschoben“-Bildschirm angezeigt. Wenn der Joystick innerhalb dieser Zeit nicht losgelassen wird, dann wird ein Fehler generiert. - Seite 105 Fehlermeldung Bedeutung Brake Error/Bremsen Fehler an den Bremsen Dieser Text wird angezeigt, wenn das Steuerungssystem ein Problem mit den Magnetbremsen oder deren Anschlüssen erkennt. Überprüfen Sie die Magnetbremsen, Kabel und Anschlüsse des Steuerungssystem. Überprüfen Sie, dass die Motorbremsen nicht ausgekuppelt sind. Motor Error/Motorfehler Dieser Text wird angezeigt, wenn das Steuerungssystem erkennt, dass die Verbindung zu einem Motor unterbrochen wurde.
-
Seite 106: Elektrische Anlage
19. Elektrische Anlage 19.1 Automatische Sicherungen Der PARAVAN Stehrollstuhl PR 40 ist mit einer automatisch auslösenden Sicherung und einer Überlade- schutzvorrichtung ausgestattet. Diese sind im Einzelnen: Hauptsicherung: Diese schützt bei Überlast der elektrischen Verbraucher des PR 40 die komplette elekt- rische Anlage durch ein sofortiges Ansprechen und komplettes stromlos Schalten des gesamten Elektro- rollstuhls. -
Seite 107: Die Hauptsicherung
Fahne signalisiert. Abb. 73: Hauptsicherung, aktiv 19.2.1 Ausgelöste Hauptsicherung zurücksetzen Fahne der aktiven Hauptsicherung in ursprüngliche Lage zurückdrücken. Fahne muss hörbar bzw. spürbar einrasten. PR 40 ist wieder betriebsbereit. Abb. 74: Hauptsicherung Elektrische Anlage... -
Seite 108: Der Überladeschutz
Bei Bergabfahrt (Talfahrt) wird der erzeugte Strom, die Antriebsmotoren wirken in diesem Fall wie ein Dynamo, in die Akkumulatoren abgeleitet. Sollten Sie Ihren PR 40 vor Beginn der Bergabfahrt voll- ständig geladen haben, geht das Sicherheitssystem auf Not-Stopp, um Schäden an der elektrischen Anlage (Steuerung, Elektronik, usw.) zu vermeiden. -
Seite 109: Anschlussmöglichkeit Von Nebenaggregaten
19.4 Anschlussmöglichkeit von Nebenaggregaten Der PARAVAN-PR 40 bietet die Möglichkeit verschiedene Nebenaggregate mit einer Spannung von 12 Volt oder 24 Volt an das PR 40 interne Bordnetz anzuschließen. Sollten Sie den Bedarf, z. B. für ein Beatmungsgerät, für diesen Anschluss haben, kontaktieren Sie die PARAVAN GmbH. -
Seite 110: Die Beleuchtungseinrichtung
19.5 Die Beleuchtungseinrichtung Der PARAVAN PR 40 ist mit einer kompletten im Straßenverkehr zuge- lassenen Beleuchtungseinrichtung in LED-Technik ausgestattet. Durch die verwendeten LED Lampen ist ein Verschleiß bzw. eine Wartung praktisch nicht möglich/notwendig. Gehen Sie zum Einschalten der Beleuchtungseinrichtung in der genannten Reihenfolge vor: Abb. -
Seite 111: Die Wartungsfreien Akkumulatoren
19.6 Die wartungsfreien Akkumulatoren Ihr PARAVAN PR 40 ist mit hochwertigen und leistungsstarken Akkumulatoren ausgerüstet. Diese wartungs- freien Akkumulatoren sind komplett verschlossen. Ein Nach-, oder Auffüllen des Elektrolyt (Batteriesäure) ist nicht vorgesehen bzw. möglich. Den Ladestatus bzw. die Kapazität der Akkumulatoren können Sie am Fahrpult ablesen. -
Seite 112: Hinweise Zu Akkumulatoren
Ladegerät anschließen. Das mitgelieferte Ladegerät schaltet automatisch auf „Erhal- tungsladung“ und gewährleistet Ihnen damit einen ständig einsatzbereiten und vollen leistungsfähi- gen Akkumulator im PR 40. Wenn Sie die Akkumulatoren zu lange im entladenen Zustand belassen, werden Sie tiefentladen und können nicht erneut geladen werden bzw. müssen getauscht werden. -
Seite 113: Aufladen Des Pr 40
Achten Sie darauf, dass die Akkumulatoren immer die volle Ladekapazität haben. Die beste Lösung ist ein tägliches Laden über Nacht. Die Ladezeit des PR 40 sollte min. 8 Stunden ununterbrochen betragen. Der Ladezyklus ist beendet, wenn die grüne Lampe leuchtet. -
Seite 114: Vorgehensweise Zum Aufladen Des Pr 40
19.8.1 Vorgehensweise zum Aufladen des PR 40 PR 40 ausschalten. Ladegerät auf einen wärmeunempfindlichen Untergrund stellen z. B. die Fußstützen. Ladegerätstecker in die Ladebuchse am Fahrpult einstecken. Ladegerät an die Stromversorgung anschließen Ladevorgang star- tet. ① Ladezustand ablesen. Volle Kapazität erreicht? Ladevorgang ist abgeschlossen. -
Seite 115: Das Ladegerät
19.8.2 Das Ladegerät Das Ladegerät ist bestimmt für die automatische Ladung der Akkumulatoren. Das Ladegerät ist in einem spritzwassergeschützten Stahlblechgehäuse untergebracht. Es entspricht den Richtlinien und Schutzbestimmungen der: Niederspannungsrichtlinie 2006/95/EG, elektromagnetische Verträglichkeit 2004/108/EG. Lesen Sie die separat dem Ladegerät beigelegte Bedienunan- leitung. -
Seite 116: Technische Ausrüstung
20. Technische Ausrüstung 20.1 Technische Daten und Abmessungen Rollstuhlvarianten PR 40 140 bis 190 cm Körpergröße Sitzverstellung Sitzhöhe 370 bis 570 mm Sitzneigung nach vorne (Stehfunktion) 90° Sitzneigung nach hinten (Kanteln) 45° Rückenlehnenneigung 8° bis 85° Fußstützenneigung 0° - 90°... - Seite 117 Sonstige Besonderheiten Pannensichere Bereifung Fußplatte hochklappbar Einzelradaufhängung gefedert hinten Fußstütze mit Längenausgleich Kompatibel mit DAHL Dockingsation Steuerung: R-Net Individuelle Sitzpolsteranpassung Wartungsfreie Gel-Akkus Elektrik Akkumulatoren 2 x 12 Volt / 85 Ah / C20 Beleuchtung LED-Fahrtrichtungsanzeiger LED-Front- und Heckleuchten Reichweite ca. 30 km Fahrwerk / Reifen Spurweite Antriebsachse 640 mm...
- Seite 118 Sitzeigenschaften Sitzbreite 36 - 46 cm Sitztiefe 39-52 cm Rückenlehnenhöhe 61 cm Fahreigenschaften Bodenfreiheit 70 mm Maximale Hindernisüberwindung 60 mm Wendekreis 1400 mm Maximale Steigung (bergauf) 12% / 4%** Maximales Gefälle (bergab)/ (Sitzend/ Stehend) 12% / 4%** Maximales Quergefälle (Sitzend/ Stehend) 12% / 4%** Geschwindigkeit (Sitzend/Stehend) 6km/h* bzw.
- Seite 119 Angaben zu den Polsterungen an Armauflagen, Sitz und Rücken, Beschreibung des Rahmens Armauflagenpolsterung Polstermaterial: PV Schaumstoff Stärke: 20mm Stauchhärte: 7,2 kPa Raumgewicht: 56 kg/m³ Bezug: BC 12 / Floridas Sitzpolsterung Polstermaterial: PR Schaumstoff / MOI System Stärke: 50 - 110 mm Stauchhärte: Raumgewicht: 340 +/- 25 N Bezug: Marschwarz Sitzpolster und Lehnenpolster sind Formschaumteile. Somit nicht in RG messbar.
- Seite 120 Angaben zu den Polsterungen an Armauflagen, Sitz und Rücken, Beschreibung des Rahmens Rückenpolsterung Polstermaterial: PR Schaumstoff / MOI System Stärke: 30 - 50 mm Stauchhärte: 77 kg/m3 ± 5%* Härtegrad: 340 +/-25 N* Raumgewicht: 260 +/- 25 N Bezug: Marschwarz * Dies sind keine Schnittschaum Quader, werden also als Formteile geschäumt. Und somit in N nach Din ISO 2439 gemessen. Rahmen Polstermaterial: S2 235 JR / S3 55 M2...
-
Seite 121: Ersatzteile
Sand, Eis und Schnee) besonders vorsichtig zu fahren! siehe Kapitel „3 Sicherheitshinweise“ Der Ersatz von Originalbauteilen gegen Fremdteile oder dem Original nachgebaute (kopierte) Teile ist strengstens untersagt bzw. verboten! Beziehen Sie Ihre Ersatzteile ausschließlich bei Ihrem Händler bzw. bei der PARAVAN GmbH. Technische Ausrüstung... - Seite 122 WA R N U N G Verletzungsgefahr für Personen beim Betreiben eines PR 40 der nicht dem Original- bzw. Auslieferungszustand entspricht. Sachschäden an dem PR 40 durch nicht freigegebene Bauteile oder fehlerhaft installierte Bauteile. Keine technischen Veränderungen an dem Elektrorollstuhl vollziehen.
-
Seite 123: Elektromagnetische Verträglichkeit (Emv)
21. Elektromagnetische Verträglichkeit (EMV) 21.1 Hinweise zur Elektromagnetischen Verträglichkeit ➨ Die Geräteinstallation und Wartung darf ausschließlich von fachkundigem Personal durchgeführt werden. ➨ Es dürfen ausschließlich die original vom Hersteller mitgelieferte Ladestation verwendet werden. ➨ Es ist auf die festsitzende Montage der Stecker zu achten. Elektronische Komponenten und Kabel dürfen nicht beschädigt sein. -
Seite 124: Übereinstimmungspegel
Es werden die Störfestigkeitspegel gemäß IEC 60601 erfüllt. Herstellererklärung - Elektromagnetische Störaussendungen PR 40 ist für den Betrieb in der unten angegebenen elektromagnetischen Umgebung bestimmt. Der Kunde oder der Anwender des Geräts sollte sicherstellen, dass es in einer solchen Umgebung benutzt wird. - Seite 125 Herstellererklärung - Elektromagnetische Störfestigkeit PR 40 ist für den Betrieb in der unten angegebenen elektromagnetischen Umgebung bestimmt. Der Kunde oder der Anwender des Geräts sollte sicherstellen, dass es in einer solchen Umgebung benutzt wird. Störfestigkeitsprüfun- IEC 60601- Prüfpegel Übereinstimmungspe- Elektromagnetische Umgebung -...
- Seite 126 Spannungseinbrüche, < 5 % UT (>95 % Ein- nicht anwendbar Die Qualität der Versorgungsspan- Kurzzeitunterbrechun- bruch der UT für 0,5 nung sollte der einer typischen gen und bei Schwan- Peride Geschäfts- oder Krankenhaus-umge- kungen der Versor- 40 % UT (60% Einbruch bung entsprechen.
-
Seite 127: Anlagen Und Technische Unterlagen
22. Anlagen und Technische Unterlagen 22.1 Umgang mit verschlossenen Akkumulatoren Bei verschlossenen Akkumulatoren wird der bei der Ladung des Akkumulators durch Wasserzersetzung an der positiven Elektrode freiwerdende Sauerstoff durch ein Glasvlies von der positiven zur negativen Elektro- de geleitet und am Ende einer Reihe chemischer Reaktionen letztendlich wieder zu Wasser umgewandelt. Während der Ladung tritt ein Teil des Sauerstoffs auch in den gemeinsamen Gasraum. -
Seite 128: Kundendienstheft
22.2 Kundendienstheft 1. Inspektion (12 Monate nach Inbetriebnahme) Datum: Unterschrift: Stempel: 2. Inspektion (jährlich) Datum: Unterschrift: Stempel: 3. Inspektion (jährlich) Datum: Unterschrift: Stempel: 4. Inspektion (jährlich) Datum: Unterschrift: Stempel: 5. Inspektion (jährlich) Datum: Unterschrift: Stempel: 6. Inspektion (jährlich) Datum: Unterschrift: Stempel: 7. -
Seite 129: Eg-Konformitätserklärung
22.3 EG-Konformitätserklärung Abb. 79: EG-Konformitätserklärung Anlagen und Technische Unterlagen... -
Seite 130: Protokoll Der Übergabeeinweisung
22.4 Protokoll der Übergabeeinweisung Durch die flexiblen Einstellungsmöglichkeiten des PR 40 müssen Sie folgende Hinweise beachten: Bei Kantelung: Es ist darauf zu achten, dass der Sitz nicht zu weit nach vorne oder hinten gekantelt wird, da Sie aus dem Sitz herausrutschen könnten. - Seite 131 - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -...
- Seite 132 Die PARAVAN Rollstuhl-Serie Bedienungsanleitung PR 40 Originalanleitung PARAVAN GmbH Paravanstraße 5-10 72539 Pfronstetten-Aichelau Deutschland Telefon: +49 (0) 73 88 / 99 95-60 Fax: +49 (0) 73 88 / 99 95-999 Email: info@paravan.de www.paravan.de V1.0...
