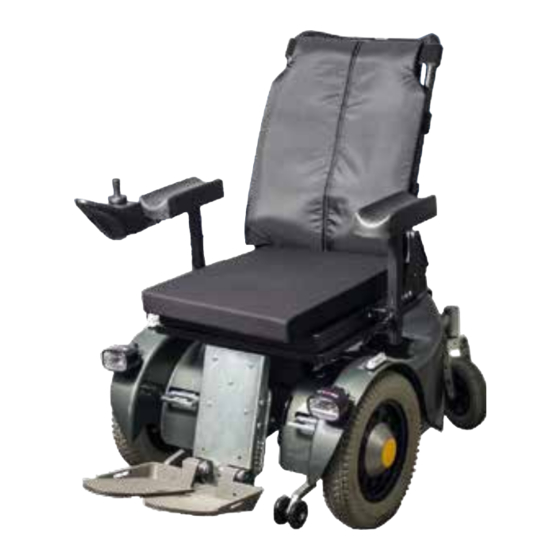

Inhaltszusammenfassung für PARAVAN PR10
- Seite 1 Die PARAVAN PR-Serie Bedienungsanleitung PR10 (Originalanleitung)
- Seite 2 Herausgeber und Copyright: PARAVAN GmbH, 72539 Pfronstetten-Aichelau Ausgabedatum: 13.05.2014 Dokumentnummer: PR10_R00_V01_20_DE_ok...
- Seite 3 Sehr geehrter Kunde, vielen Dank, dass Sie sich für unseren PARAVAN Elektrorollstuhl der PR Serie entschieden haben. In dieser Bedienungsanleitung erhalten Sie alle wichtigen Informationen und Hinweise zu Ihrem neuen Elektrorollstuhl. Wir bitten Sie, lesen Sie die nachfolgenden Seiten sorgfältig durch, damit Ihr Elektro- rollstuhl auch noch in vielen Jahren problemlos funktioniert.
-
Seite 4: Inhaltsverzeichnis
Inhaltsverzeichnis Allgemein Impressum ....................12 Ihr Hersteller ......................12 1.1.1 Urheberrecht ......................13 1.1.2 Technischer Stand der Dokumentation ................ 13 Zu dieser Bedienungsanleitung ..............14 Haftungsausschluss ....................15 2.1.1 Garantie ........................16 2.1.2 Technische Änderungen ..................... 17 Zielgruppe ........................ 19 Symbolerklärung ....................... 20 2.3.1 Aufbau von Sicherheitshinweisen................ - Seite 5 Zubehör ........................37 5.4.1 Mitgeliefertes Zubehör ....................37 5.4.2 Lieferbares Zubehör ....................37 Beschreibung/Funktion des Elektrorollstuhls ...........38 Der PARAVAN Klappsitz ..................... 38 Joystick-Steuerung ....................39 Sondersteuerung ...................... 39 Kantelung (Sitzneigung) .................... 40 Zentrale Fußrasteneinheit ..................40 Straßensicher nach StVZO..................41 6.6.1...
- Seite 6 10.4 Die Fußstützeneinheit ....................54 10.4.1 Einstellung der Unterschenkellänge ................54 10.4.2 Einstellung des Fußbrettwinkels ................. 55 Der PARAVAN Universal Klappsitz .............56 11.1 Einstellen der Rückenlehne ..................56 11.1.1 Einstellen des Rückenlehnenwinkels ................56 Bedienen Chassisverkleidung ab- und anbauen ............58 12.1...
- Seite 7 13.11.2 Steig- Überschreitfähigkeit ..................71 13.11.3 Tragfähigkeit ......................71 13.11.4 Unwegsame Untergründe oder Gelände ..............71 13.11.5 Glatte Untergründe, Traktion ..................71 Parken und Aufbewahren des Elektrorollstuhls ........72 14.1 Wegfahrsperre/Schlüsselfunktion ................72 14.1.1 Fahrpult Sharksteuerung .................... 73 Verladen und Transport des Elektrorollstuhls ...........74 15.1 Regeln zum Verladen von Rollstühlen .................
- Seite 8 19.2 Wiederinbetriebnahme ....................88 19.3 Hinweis für die Weitergabe ..................89 Störungsbehebung ..................90 20.1 Blinkcodes der Statusanzeige des Fahrpults ..............90 Technik Elektrische Anlage ..................92 21.1 Automatische Sicherungen ..................92 21.2 Die Hauptsicherung ....................93 21.2.1 Ausgelöste Hauptsicherung zurücksetzen ..............93 21.3 Die Nebensicherung ....................
- Seite 9 23.2 Kundendienstheft ...................... 109 23.3 EG-Konformitätserklärung ..................110 23.4 Protokoll der Übergabeeinweisung ................111 Raum für Ihre Notizen ................113 - Inhaltsverzeichnis - 9 von 113 PR10_R01_V01_20 DE_ok...
- Seite 10 Abbildungsverzeichnis Abb. 1: QR-Code ........................12 Abb. 2: Fahrtrichtung ......................14 Abb. 3: Sicherheitshinweis ..................... 21 Abb. 4: Typenschild ......................34 Abb. 5: Positionsort Typenschild ..................... 35 Abb. 6: Dockingstation ......................37 Abb. 7: Beleuchtung, vorne ....................41 Abb. 8: Beleuchtung, hinten ....................
- Seite 11 Abb. 30: Joystick ........................69 Abb. 31: Steuerung ........................ 74 Abb. 32: Bremsentriegelungs- hebel (Notentriegelung).............. 75 Abb. 33: Wegfahrsperre ein ..................... 79 Abb. 34: Wegfahrsperre aus ....................79 Abb. 35: Anschlagpunkt, vorne ....................81 Abb. 36: Anschlagpunkt, hinten ....................81 Abb.
-
Seite 12: Impressum
Impressum 1.1 Ihr Hersteller PARAVAN GmbH Hauptsitz / Zentrale / Produktion PARAVAN Str. 5-10, D-72539 Pfronstetten-Aichelau • Tel.: 07388/9995-91 • Fax: 07388/9995-999 • E-Mail: info@PARAVAN.de • Internet: www.PARAVAN.de • Geschäftsführer: Herr Roland Arnold Viele Mobiltelefone und PDAs verfügen über eine eingebaute Abb. -
Seite 13: Urheberrecht
Alle Angaben zu technischen Daten / Spezifikationen, Illustrationen und Informationen in dieser Bedienungsanleitung entsprechen dem Stand des Redaktionsschlusses im März 2013. Die Bedienungsanleitung für den Elektrorollstuhl „PR10“ wurde in deutscher Sprache erstellt und darf in andere Sprachen übersetzt werden, im Falle möglicher Unterschiede, ist die deutsche Version rechtsver- bindlich. -
Seite 14: Zu Dieser Bedienungsanleitung
Zu dieser Bedienungsanleitung Diese Bedienungsanleitung stellt keine Produktdokumentation im Sinne einer Wartungs- und Instandsetzungsanleitung dar und ist somit nicht geeignet um Wartungs- oder Instandsetzungsarbeiten selbst durchzu- führen, oder diese zu unterweisen. Sie erhalten Informationen über die Art und Weise der Ausführung und der Bedienung über den komplet- ten Lebenszyklus von Transport (Auslieferung) bis Ausserbetriebnahme (Stilllegung) des Elektrorollstuhls. -
Seite 15: Haftungsausschluss
2.1 Haftungsausschluss Nur durch Beachten und Umsetzen der mit dieser Bedienungsanleitung erworbenen Kenntnisse kann ein fehler- und störungsfreier Betrieb des Elektrorollstuhls gewährleistet werden. Die PARAVAN GmbH über- nimmt keine Haftung oder Gewährleistung für Schäden bzw. Betriebsstörungen, die sich im Betrieb durch Nichtbeachtung dieser Bedienungsanleitung oder durch Veränderungen an dem Elektrorollstuhl ergeben. -
Seite 16: Garantie
2.1.1 Garantie Garantieleistungen richten sich ausschließlich nach den jeweiligen PARAVAN-Garantiebestimmungen. Von Garantieansprüchen sind Schäden ausgeschlossen, die durch: • Verschleiß • unsachgemäße Bedienung oder Benutzung, z. B. Überladen • falsche/unregelmäßige Wartung • falsche/unregelmäßige Pflege entstanden sind. siehe Ihre persönliche „Garantiekarte“. 16 von 113... -
Seite 17: Technische Änderungen
2.1.2 Technische Änderungen Alle Änderungen an Sicherheitseinrichtungen und technische Änderungen an dem Elektrorollstuhl, seien sie auch noch so gering, sind grundsätzlich verboten! Alle Änderungen müssen von der PARAVAN GmbH genehmigt bzw. durchgeführt werden. Technische Änderungen und Verbesserungen am Produkt, im Interesse unserer Kunden und der fortschrei- tenden Entwicklung, behält sich die PARAVAN GmbH vor. - Seite 18 WARNUNG Verletzungsgefahr für Personen beim Betreiben eines Elektrorollstuhls der nicht dem Original- bzw. Auslieferungs- zustand entspricht. Sachschäden an dem Elektrorollstuhl durch nicht freigege- bene Bauteile oder fehlerhaft installierte Bauteile. • Keine technischen Veränderungen an dem Elektroroll- stuhl vollziehen. • Den Elektrorollstuhl nur im Original- bzw. Ausliefe- rungszustand betreiben.
-
Seite 19: Zielgruppe
2.2 Zielgruppe Der Bediener muss vor Inbetriebnahme des Elektrorollstuhls einen Kenntnisstand in Bezug auf folgende Punkte erlangen bzw. sich aneignen: • Kenntnis über den Inhalt der Bedienungsanleitung um das Fahrzeug, den Elektrorollstuhl, sicher bedienen und auch bewegen zu können. • Kenntnis der darin angeführten Sicherheits- und Betriebsvorschriften um mögliche Gefahren bzw. -
Seite 20: Symbolerklärung
2.3 Symbolerklärung Sie werden beim Lesen der Bedienungsanleitung auf folgende Symbole und Warnzeichen stoßen. Das Logo „Achtung Gefahr!“ Weist auf Gefahrenstellen hin. Den im jeweiligen Text genannten Abwehrmaßnahmen ist unbedingt Folge zu leisten. Dieses Symbol steht immer in Kombination mit dem jeweiligen Signalwort, das den Grad der Gefahr wieder gibt: •... -
Seite 21: Aufbau Von Sicherheitshinweisen
2.3.1 Aufbau von Sicherheitshinweisen Folgende Informationen können Sie den Sicherheitshinweisen entneh- men: • Warn- oder Gefahrensymbol . • Art und Quelle der Gefahr . • Signalwort . • Folgen beim Eintreten der Gefahr . • Maßnahmen zur Gefahrenabwehr . Abb. 3: Sicherheitshinweis - Zu dieser Bedienungsanleitung - 21 von 113... -
Seite 22: Sicherheitshinweise
Sicherheitshinweise 3.1 Allgemeingültige Sicherheitshinweise 3.1.1 Hinweise zur Bedienung Zu Ihrem Schutz, sowie zum Schutz der Menschen in Ihrer Umgebung und der Umwelt müssen die folgen- den Sicherheitshinweise beachtet und unbedingt befolgt werden. GEFAHR! Quetschgefahr durch Eingreifen in bewegliche Teile, z. B. durch die Drehbewegung der Antriebsräder oder der Hubbewegung des Hubarms sowie die Horizontalbewegung des Sitzes. - Seite 23 WARNUNG Kippgefahr für Personen beim Betreiben eines Elektroroll- stuhls bei Fahrten mit einer Neigung von mehr als 10°. Kippgefahr für Personen beim Betreiben eines Elektroroll- stuhls bei Bergabfahrten und Sitzposition in vorderster Stel- lung. Kippgefahr für Personen beim Betreiben eines Elektroroll- stuhls bei Fahrten über Hindernisse.
- Seite 24 WARNUNG Verletzungsgefahr für Personen beim Betreiben eines Elektrorollstuhls der nicht dem Original- bzw. Auslieferungs- zustand entspricht. Sachschäden an dem Elektrorollstuhl durch nicht freigege- bene Bauteile oder fehlerhaft installierte Bauteile. • Keine technischen Veränderungen an dem Elektroroll- stuhl vollziehen. • Den Elektrorollstuhl nur im Original- bzw. Ausliefe- rungszustand betreiben.
- Seite 25 WARNUNG Verletzungsgefahr für Personen bei Fahrten mit einem Elektrorollstuhls auf unwegsamen Untergründen. Absturz- und Kippgefahr für Personen beim Betreiben des Elektrorollstuhls auf Untergründen mit verminderter Tragfä- higkeit. Sachschäden an dem Elektrorollstuhl durch mechanische und physikalische Einflüsse durch Fahrten auf unwegsamen Gelände.
-
Seite 26: Hinweise Zum Gebrauch
3.1.2 Hinweise zum Gebrauch VORSICHT Sachschäden an dem Elektrorollstuhl durch Überlasten des Fahrzeugs. Sachschäden an dem Elektrorollstuhl durch das Einwirken großer Hitze über 41°C. Sachschäden an dem Elektrorollstuhl durch Überladen der Batterien bei Bergabfahrten. • Benutzen Sie den Elektrorollstuhl ausschließlich für seinen bestimmten Zweck. -
Seite 27: Hinweise Zum Transport
3.1.3 Hinweise zum Transport VORSICHT Sachschäden an dem Elektrorollstuhl durch Abrutschen von der Rampe bzw. vom Lift beim Verladen. Sachschäden an dem Elektrorollstuhl durch unsachgemäße Befestigung bzw. Transport im Elektrorollstuhltransporter. • Rampe gegen Abrutschen sichern. • Rampe bzw. Elektrorollstuhltransporter müssen eben und auf festem Untergrund stehen. -
Seite 28: Leistungsbeschreibung
Sicherheit gegeben ist. Unsere Produkte werden nach der Fertigstellung auf Fehlerfreiheit über- prüft. Falls dennoch eine Fehlfunktion an Ihrem Elektrorollstuhl auftreten sollte, bitten wir Sie, sich umge- hend bei Ihrem Händler oder direkt bei der PARAVAN GmbH zu melden, damit die Fehlfunktion beseitigt werden kann. -
Seite 29: Bestimmungsgemäßer Gebrauch
4.2 Bestimmungsgemäßer Gebrauch Der PARAVAN-Elektrorollstuhl ist in Funktion und Konstruktion zum Transport von einer Person im Innen- und Außenbereich vorgesehen. Die Schnittstelle in Bezug auf Bedienung durch den Anwender und Haftung des Herstellers des Elektrorollstuhls ist das Fahrpult inklusive Joystick bzw. optionale Bedieneinheiten bei/für Sonderbetrieb. -
Seite 30: Verwendbarkeit Des Elektrorollstuhls
4.2.1 Verwendbarkeit des Elektrorollstuhls - unproblematisch • Beförderung von einer Person mit einem maximalen Körpergewicht von 180kg. • Einsatz als Fahrer- bzw. Beifahrersitz, je nach Ausstattung. • Einsatz im Bereich der StVO (öffentliche Straßen und Wege), vollständige und intakte Beleuchtung vorausgesetzt. -
Seite 31: Unbedenklichkeitserklärung Gefahrengut (Akkumulator)
4.2.2 Unbedenklichkeitserklärung Gefahrengut (Akkumulator) Die PARAVAN GmbH verwendet Akkumulatoren die als „Nicht Gefahrgut“ eingestuft sind, solange diese Akkumulatoren in keiner Weise mechanische Schäden aufweisen. Die wartungsfreien Gitter-Vlies-Akkumulatoren sowie die wartungsfreien Blei-Gel-Akkumulatoren sind nach: • IATA, Regel A 67 • ADR, Regel 238 B •... -
Seite 32: Hilfsmittelverordnung (Hmv-Nr.)
4.2.3 Hilfsmittelverordnung (HMV-Nr.) Die PARAVAN-Elektrorollstühle sind nach den Hilfsmittel-Richtlinien: • Kassenarztrecht in Nordwürttemberg – Richtlinien und Normen und Verordnungen und Leistungen, Seite B 2 – 1 ff als Hilfsmittel unter der Hilfsmittelverordnung-Nummer: • HMV Nr. 18.50.04.0121 zugelassen. Zulassungsbestätigung AOK vom 09. Juni 2008 gem. § 126 Abs. 3 SGB V Hilfsmittelverzeichnis nach §... - Seite 33 - Leistungsbeschreibung - 33 von 113 PR10_R03_V01_20 DE_ok...
-
Seite 34: Produktspezifische Angaben
Produktspezifische Angaben 5.1 Markenzeichen und Typkennzeichnung (Typenschild) Diese Angaben können Sie dem Typenschild entnehmen. Sie sind bei jeglicher Korrespondenz mit der PARAVAN GmbH sehr wichtig um Sie fachgerecht beraten zu können. • Modellbezeichnung • Seriennummer, Chassis-Nr. • Produktionsdatum ... -
Seite 35: Positionsort Der Typkennzeichnung (Typenschild)
5.2 Positionsort der Typkennzeichnung (Typenschild) Die Typkennzeichnung (Typenschild) ist am Elektrorollstuhl in 1-facher Ausführung angebracht. Die Typkennzeichnung (Typenschild) besitzt die Abmaße von ca. 70mm x 40mm. • Die Typkennzeichnung (Typenschild) befindet sich hinten rechts am Batteriekasten des Elektrorollstuhls. Abb. 5: Positionsort Typenschild - Produktspezifische Angaben - 35 von 113... -
Seite 36: Angaben Zu Ihrem Elektrorollstuhl
5.3 Angaben zu Ihrem Elektrorollstuhl Bitte achten Sie darauf, dass diese Angaben bei der Übergabe des Elektrorollstuhls eingetragen sind, oder tragen Sie diese gegebenenfalls selbst nach, um sie stets griffbereit zu haben. Tag der Lieferung/Übergabe • Übergabe durch (Händler oder Niederlassung) •... -
Seite 37: Zubehör
• Ladegerät mit Ladekabel. • Bedienungsanleitung. • 5.4.2 Lieferbares Zubehör • PARAVAN Dockingstation zum schnellen und einfachen Fixieren des Elektrorollstuhls im Fahrzeug, z. B. wenn der Elektroroll- stuhl als Fahrersitz verwendet wird. Abb. 6: Dockingstation - Produktspezifische Angaben - 37 von 113 PR10_R04_V01_20 DE_ok... -
Seite 38: Beschreibung/Funktion Des Elektrorollstuhls
Beschreibung/Funktion des Elektrorollstuhls 6.1 Der PARAVAN Klappsitz Der PARAVAN Klappsitz ist eine Eigenentwicklung der PARAVAN GmbH die exakt auf die Bedürfnisse der Kunden abgestimmt wurde. Er ist ausgestattet mit: • Rückenverstellung manuell 90° / 100° / 110° / 120° / 130°... -
Seite 39: Joystick-Steuerung
Lenkung des Elektrorollstuhls, • Bremsverhalten des Elektrorollstuhls, • Fahrgeschwindigkeit, Ansteuerung der zwei Fahrmotoren, • Sekundärfunktionen, je nach verwendeter Steuerung bzw. Ausstattung. 6.3 Sondersteuerung Am PARAVAN-Elektrorollstuhl lassen sich eine Vielzahl von Sondersteuerungen wie z. B.: • Kinnsteuerung, • Umfeldsteuerung, • usw. realisieren. -
Seite 40: Kantelung (Sitzneigung)
6.4 Kantelung (Sitzneigung) Der Elektrorollstuhl kann optional mit einer stabilen Kantelungsfunktion ausgerüstet. Dies gewährleistet einen möglichst großen Druckentlastung im häuslichen Alltag und im Arbeitsumfeld. Auf Knopfdruck kann man die Kantelung (Sitzneigung) wie folgt einstellen: • 30° nach hinten, zum Entspannen, zur Dekubitusprophylaxe, zur Stufenlagerung und besseren Gewichtsverteilung. -
Seite 41: Straßensicher Nach Stvzo
6.6 Straßensicher nach StVZO Der PARAVAN-Elektrorollstuhl kann zu einem im Straßenverkehr zuge- lassenen Fahrzeug optional erweitert werden mit: • LED-Scheinwerfer für eine optimale Ausleuchtung . • LED-Fahrtrichtungsanzeiger . • LED-Rückleuchten zur bestmöglichen Sichtbarkeit . • Kenntlichmachung an der Seite in der Radmitte durch gelbe Reflektoren. -
Seite 42: Übersicht Über Den Paravan-Elektrorollstuhl
Fußplatte/Fußrasten • Bremsentriegelungshebel, Notentriegelung • Antriebsrad, Standardausführung Luftbereifung (pannensicher optional) • Batteriekasten • Verkleidung optional • Hinterrad, Standardausführung pannensicher Abb. 9: Rollstuhlübersicht 42 von 113 - Übersicht über den PARAVAN-Elektrorollstuhl - PR10_R04_V01_20 DE_ok... -
Seite 43: Begriffsdefinition Der Bauteile Und Ihre Anbauposition, Chassis
Chassis des Elektrorollstuhls gezeigt. • Hinterrad • Verzurr-Öse, hinten • Pendelachse • Sitzkantelung Abb. 10: Bauteile, Chassis hinten • Aktuatoren-Modul • Batteriekasten • Akkumulator (Batterie) - Übersicht über den PARAVAN-Elektrorollstuhl - 43 von 113 PR10_R04_V01_20 DE_ok... -
Seite 44: Abb. 11: Bauteile, Chassis Vorne
• Kippsicherung, -stütze optional • Vorbereitung Dockingstation • Bremsentriegelungshebel, Notentriegelung • Antriebsmotor • Kantelmotor optional • Sicherung Nebenaggregate Abb. 11: Bauteile, Chassis vorne 44 von 113 - Übersicht über den PARAVAN-Elektrorollstuhl - PR10_R04_V01_20 DE_ok... - Seite 45 - Übersicht über den PARAVAN-Elektrorollstuhl - 45 von 113 PR10_R04_V01_20 DE_ok...
-
Seite 46: Übergabe Des Elektrorollstuhls
8.1 Empfang Ihres neuen Elektrorollstuhls Kontrollieren Sie Ihren Elektrorollstuhl auf Vollständigkeit und vergleichen Sie den Auslieferungszustand mit Ihren Bestellunterlagen. Setzen Sie sich bei Unklarheiten sofort mit der PARAVAN GmbH in Verbindung! Kontrollieren (Sichtprüfung) Sie den Elektrorollstuhl auf seinen ordnungsgemäßen Zustand. Melden Sie Beschädigungen, die auf die Anlieferung bzw. -
Seite 47: So Wird Ihr Elektrorollstuhl An Sie Übergeben
8.2 So wird Ihr Elektrorollstuhl an Sie übergeben Der Elektrorollstuhl hat bei der Übergabe an Sie folgenden fahrfertigen und betriebsbereiten Bauzustand: • Komplett montiert und ausgestattet nach Ihren Angaben bei der Bestellung. • Alle Anbauteile und Bedienelemente sind auf Ihre Körpermaße, laut Bestellung, auf Sie voreingestellt. •... -
Seite 48: Einstellungen Am Elektrorollstuhl, Elektronisch
Einstellungen am Elektrorollstuhl, elektronisch Die Einstellung und Konfiguration der PARAVAN-Steuerung ist sehr komplex und kann nur, zu Ihrer eigenen Sicherheit, von Ihrem Servicetechniker vorgenommen werden. Alle Parameter der PARAVAN-Steuerung können nachträglich auf Ihre Bedürfnisse und Wünsche eingestellt werden. Hierzu zählen: •... - Seite 49 - Einstellungen am Elektrorollstuhl, elektronisch - 49 von 113 PR10_R05_V01_20 DE_ok...
-
Seite 50: Einstellungen Am Elektrorollstuhl, Mechanisch
10.1 Empfang Ihres neuen Elektrorollstuhls Alle mechanischen Bauteile bzw. Ausstattungen und Bedienelemente sind auf Ihre Körpermaße eingestellt. Sollte dennoch eine Anpassung nötig sein, so ist dies jederzeit möglich. Ihr PARAVAN-Elektrorollstuhl ist so konstruiert, dass er in allen Belangen den Körpermaßen angepasst werden kann. -
Seite 51: Das Armlehnenpolster
10.2 Das Armlehnenpolster Das Armlehnenpolster ist in der Höhe vertikal einstellbar und horizontal in der Richtung vor und zurück verschiebbar gelagert und lässt sich somit für jeden Einsatzzweck und auf jedes Körpermaß einstellen. 10.2.1 Höhe des Armlehnenpolsters einstellen Diese Arbeitsanweisung ist für rechts und links gültig. •... -
Seite 52: Horizontale Lage Des Armlehnenpolsters Einstellen
10.2.2 Horizontale Lage des Armlehnenpolsters einstellen Diese Arbeitsanweisung ist für rechts und links gültig! Gehen Sie bei der Lagekontrolle, -einstellung des Armlehnenpolster in der genannten Reihenfolge vor: • Flügelschraube lösen. • Armlehnenpolster in gewünschte Position vor- oder zurückschieben. •... -
Seite 53: Einstellung Der Beweglichkeit Des Fahrpults Optional
10.3 Einstellung der Beweglichkeit des Fahrpults optional Der horizontale Schwenkmechanismus des Fahrpults kann bezüg- lich des Härtegrades (Ansprechverhalten bzw. die Beweglichkeit der Gelenke) eingestellt werden. Das Einstellen des Härtegrades ist nur durch Ihren Servicetechniker möglich! Abb. 14: Schwenkmechanismus - Einstellungen am Elektrorollstuhl, mechanisch - 53 von 113 PR10_R05_V01_20 DE_ok... -
Seite 54: Die Fußstützeneinheit
10.4 Die Fußstützeneinheit Durch die elektrische Winkel- und Längenkompensation lässt sich die Fußstützeneinheit elektrisch in der Länge sowie im Winkel zum Sitz verstellen. Der Winkel der Fußbretter lässt sich nur manuell durch eine Stellschraube verändern. 10.4.1 Einstellung der Unterschenkellänge Die Auflage der Unterschenkel bzw. die Unterschenkellänge kann mechanisch eingestellt werden. -
Seite 55: Einstellung Des Fußbrettwinkels
10.4.2 Einstellung des Fußbrettwinkels Der Winkel der Fußrasten, -bretter kann manuell und für jede Fuß- raste, je nach Ausstattung, separat auf Ihre Bedürfnisse eingestellt werden. Sie haben folgende Einstellmöglichkeiten: • Stellschraube hineindrehen -> Fußraste senkt sich ab. • Stellschraube herausdrehen -> Fußraste hebt sich. Nicht unter Last die Stellschraube heraus- oder hineindrehen. -
Seite 56: Der Paravan Universal Klappsitz
Position nach vorne bewegen. Um die Lehne an der ge- wünschten Position zu arritieren, lassen Sie die Zugschnäpper los. • Zugschnäpper gleichzeitig nach innen ziehen Abb. 17: Rückenlehnenwinkel 56 von 113 - Der PARAVAN Universal Klappsitz - PR10_R05_V01_20 DE_ok... - Seite 57 - Der PARAVAN Universal Klappsitz - 57 von 113 PR10_R05_V01_20 DE_ok...
-
Seite 58: Chassisverkleidung Ab- Und Anbauen
12. Chassisverkleidung ab- und anbauen 12.1 Heckverkleidung ab- und anbauen Zur Wartung/ Instandhaltung oder Reinigung kann die Chassisverklei- dung abgebaut werden. Gehen Sie beim Ab- und Anbau der Heckverkleidung in der genannten Reihenfolge vor: • Rändelschrauben lösen und herausdrehen. Die Rändelschrauben und Kunststoffbeilagscheiben zur Seite legen. -
Seite 59: Seitenverkleidung Ab- Und Anbauen
12.2 Seitenverkleidung ab- und anbauen Zur Wartung/ Instandhaltung oder Reinigung kann die Chassisverklei- dung abgebaut werden. Gehen Sie beim Ab- und Anbau der Seitenverkleidung in der genann- ten Reihenfolge vor: • Rändelschrauben lösen und herausdrehen. • Heckverkleidung abbauen. siehe Kapitel „13.1 Heckverkleidung ab- und anbauen“ Abb. -
Seite 60: Fahren Mit Dem Elektrorollstuhl
13. Fahren mit dem Elektrorollstuhl 13.1 Versicherung, Haftpflichtversicherung Wir empfehlen Ihnen, vor Beginn der Nutzung mit Ihrem Versicherungsberater zu sprechen, damit die Nutzung des Elektrorollstuhls in Ihren Versicherungen – insbesondere in der Haftpflichtversicherung – ein- geschlossen ist. Beachten Sie bitte, dass bei Nutzung im Straßenverkehr im Rahmen der jeweiligen gesetzlichen Bestimmungen eine Versicherungspflicht für die Elektrorollstuhlnutzung bestehen kann. -
Seite 61: Funktionskontrolle Vor Der Fahrt
13.2 Funktionskontrolle vor der Fahrt Vor Antritt jeder Fahrt müssen zu Ihrer eigenen Sicherheit folgende Punkte kontrolliert werden: Ggf. muss zur Kontrolle eine zweite Person hinzugezogen werden. • Funktionskontrolle der Bremsen. Die Bremsentriegelungshebel müssen auf „LOCK“ stehen, also nach oben weisen. •... -
Seite 62: Anlegen Des Sicherheitsgurtes
13.3 Anlegen des Sicherheitsgurtes Achten Sie auf ein hörbares Einrasten der Schlosszunge im Gurtschloss beim Anlegen des Sicherheitsgurtes. Abb. 23: Gurtanlegen, Logo Die Funktion des Gurtschlosses ist bei allen Gurtvarianten wie: • 2-Punkt-Gurt (Beckengurt). • 3-Punkt-Gurt in Fahrer- oder Beifahrerausführung. •... -
Seite 63: Steuern Des Elektrorollstuhls, Fahrtrichtungen
13.4 Steuern des Elektrorollstuhls, Fahrtrichtungen Der Elektrorollstuhl wird über den Joystick auf dem Fahrpult gesteuert. Folgende Grundsteuermöglichkeiten stehen Ihnen zur Verfügung wenn sie den Joystick in nachstehende Stellung bringen: • Joystick nach vorne -> Der Elektrorollstuhl fährt vorwärts. • Joystick nach links oder rechts ->... -
Seite 64: Fahren Einer Kurve, Kurvenfahrt
13.5 Fahren einer Kurve, Kurvenfahrt Der PARAVAN-Elektrorollstuhl ist mit einem Vorderradantrieb ausgestattet. Das heißt, dass bei Lenkbewegungen also Kurvenfahrten das Heck ausschwenkt. So fahren Sie eine Kurve: • Joystick in die gewünschte Fahrstellung (vor oder zurück) drücken. und gleichzeitig •... -
Seite 65: Bremsen Mit Dem Elektrorollstuhl
13.6 Bremsen mit dem Elektrorollstuhl 13.6.1 Bremssysteme am Elektrorollstuhl Im PARAVAN-Elektrorollstuhl kommen zwei unabhängig arbeitende Bremssysteme (Sicherungssysteme), um ein größtmögliche Sicherheit zu gewährleisten, zum Einsatz. Die Funktionen der einzelnen Sicherungs- systeme sind: • Sicherung während der Fahrt: Durch loslassen des Joystick (Der Joystick springt immer in seine neutrale Stellung in die Mitte) im Fahrbetrieb schaltet sich automatisch die Motorbremse ein und bremst den Elektrorollstuhl ab. -
Seite 66: Abbremsen Des Elektrorollstuhls
13.7 Abbremsen des Elektrorollstuhls Der Bremsweg, das heißt die Wegstrecke vom Einleiten des Bremsvorganges bis zum Stillstand des Elektrorollstuhls, ist sehr stark von den Faktoren wie: • Untergrund bzw. Beschaffenheit der Fahrbahn. • Gesamtgewicht (Fahrzeug und Fahrer) des Elektrorollstuhl. abhängig. Beim Abbremsen aus voller Fahrt mit ca. -
Seite 67: Fahren Am Berg, Berg- Und Talfahrt
13.8 Fahren am Berg, Berg- und Talfahrt Folgende Hinweise müssen Sie bei Berg- und Talfahrten zu Ihrer eigenen Sicherheit beachten und befolgen: • Stellen Sie die Sitzlängsverstellung in die hinterste Stellung um ein Abrutschen zu vermeiden. • Fahren Sie nur mit angelegtem Sicherheitsgurt. •... -
Seite 68: Die Fahrprogramme / Fahrstufen
13.9 Die Fahrprogramme / Fahrstufen Der PARAVAN-Elektrorollstuhl hat fünf verschiedene Fahrprogramme bzw. -stufen. Auf dem Fahrpult können Sie die gewünschte Fahrstufe bzw. Endgeschwindigkeit des Elektrorollstuhls wählen. Die maximale Endgeschwindigkeit in der jeweiligen Fahrstufe erreichen Sie durch eine vollständige Auslen- kung des Joysticks. -
Seite 69: Manuelles Fahren, Schiebebetrieb
13.10 Manuelles Fahren, Schiebebetrieb 13.10.1 Bedienung der Bremsentriegelungshebel (Notentriegelung) • Wenn Sie den Elektrorollstuhl schieben möchten, müssen Sie beide Bremsentriegelungshebel auf der linken und rechten Antriebsseite auf „UNLOCK“ (nach unten) stellen. Nicht im Gefälle auf „UNLOCK“ stellen! In dieser Stellung hat der Antriebsmotor keine Bremsleistung! Stellungen des Bremsentriegelungshebel ... -
Seite 70: Anforderung An Die Fahrwege, Untergründe
13.11 Anforderung an die Fahrwege, Untergründe WARNUNG Kippgefahr für Personen beim Betreiben eines Elektroroll- stuhls bei Fahrten mit einer Neigung von mehr als 10°. Kippgefahr für Personen beim Betreiben eines Elektroroll- stuhls bei Bergabfahrten und Sitzposition in vorderster Stel- lung. Kippgefahr für Personen beim Betreiben eines Elektroroll- stuhls bei Fahrten über Hindernisse. -
Seite 71: Steig- Überschreitfähigkeit
13.11.2 Steig- Überschreitfähigkeit • Bei Fahrten über Hindernisse die höher sind als ca. 60-70mm, können Sie mit Ihrem Elektrorollstuhl mit dem Batteriekasten aufsetzen und steckenbleiben oder umkippen. 13.11.3 Tragfähigkeit • Fahren Sie nicht über Untergründe bei denen die Gefahr besteht, dass Sie einbrechen können und somit steckenbleiben oder umkippen können. -
Seite 72: Parken Und Aufbewahren Des Elektrorollstuhls
14. Parken und Aufbewahren des Elektrorollstuhls Um Schäden am Elektrorollstuhl zu vermeiden müssen Sie folgende Regeln beachten, wenn Sie den Elektrorollstuhl abstellen z. B. über Nacht, oder auch längere Zeit nicht benutzen: • Stellen Sie eine Verbindung zum Ladegerät her. •... -
Seite 73: Fahrpult Sharksteuerung
14.1.1 Fahrpult Sharksteuerung • Taste „Ein“ min. 5 Sekunden drücken -> Wegfahrsperre ist aktiv. • Taste „Ein“ kurz drücken -> Anzeige blinkt. • Taste „Signalhorn “ 2 mal innerhalb 3 Sekunden drücken -> Wegfahrsperre ist deaktiviert. Abb. 27: Wegfahrsperre ein Abb. -
Seite 74: Verladen Und Transport Des Elektrorollstuhls
15. Verladen und Transport des Elektrorollstuhls Für den Transport im Fahrzeug ist der Elektrorollstuhl immer abzuschalten und ordnungsgemäß zu befestigen bzw. zu fixieren. Zur Verladung des Elektrorollstuhls sind Verladehilfen wie: • Rampen, Lifte und Hebebühnen, mit ausreichender Traglast zu verwenden. 15.1 Regeln zum Verladen von Rollstühlen Folgende Regeln müssen zum und beim Verladen eingehalten werden: •... -
Seite 75: Befestigung Des Elektrorollstuhls, Fixierung
• Vorne, zwei Verzurr-Ösen • Hinten, eine Verzurr-Öse Wenn Ihr Fahrzeug mit einer PARAVAN Dockingstation ausgerüstet ist, ist eine weitere Fixierung nicht notwendig. siehe Kapitel „5.4.2 Lieferbares Zubehör“ Abb. 30: Anschlagpunkt, hinten - Verladen und Transport des Elektrorollstuhls -... -
Seite 76: Steuerung
16. Steuerung 16.1 Fahrpult Sharksteuerung 16.1.1 Übersicht der Bedienelemente Mit der an Ihrem Rollstuhl verbauten Shark Steuerung haben Sie die komplette Kontrolle über Ihren Rollstuhl. Neben den Fahrfunktionen wie Fahren, Lenken und Bremsen, erhalten Sie über die Steuerung alle relevanten Informationen zum Status Ihres Rollstuhls. Die Steuerung analysiert automatisch die Elektronik Ihres Rollstuhls und gibt Ihnen über die Steuereinheit eine Statusmeldung. -
Seite 77: Statusanzeige
16.1.2 Statusanzeige Mit den Funktionstasten lassen sich die jeweiligen Funktionen aus- wählen, die in den zugewiesenen Feldern angezeigt werden. 1 – Batterieanzeige / Ladestandanzeige 2 – Beleuchtung 3 – Geschwindigkeitsanzeige 4 – Geschwindigkeit reduzieren 5 – Blinker links 6 – Warnblinkzeichen 7 –... -
Seite 78: Funktionen
16.1.3 Funktionen Starten Nach dem Betätigen der „Ein- / Austaste“ leuchtet kurz die Bat- terieanzeige auf. Je nach Kapazität der Ladestandsanzeige richten Sie bitte Ihre Fahraktivität daran aus. Sollte nach Betätigung der „Ein- / ... -
Seite 79: Fahrtrichtungsanzeiger Ein- Und Ausschalten
16.1.4 Fahrtrichtungsanzeiger ein- und ausschalten Während des Ein- und Ausschalten der Steuerung muss der Rollstuhl für mindestens 2 Sekunden in der Mittelstellung stehen. Ein gleichzeitiges Einschalten und Betätigen des Joysticks kann zu einer Sicherungsverriegelung des Joysticks führen, wodurch dieser, bis zu einem erneuten Ein- und Ausschalten der Steuerung, keine Funktion hat. -
Seite 80: Fahrprogramm Auswählen, Fahren
16.1.5 Fahrprogramm auswählen, fahren Der Elektrorollstuhl muss angeschlaten sein. • Das Display leuchtet. Drücken Sie die Tasten und um in ein höhere oder niedrigere Geschwindigkeit zu wechseln. • Die gewünschte Endgeschwindigkeit wird in der Geschwind- keitsanzeige ... -
Seite 81: Blinker Ein- Und Ausschalten
16.1.6 Blinker ein- und ausschalten Drücken Sie die „Taste Blinker rechts “, um die Fahrtrichtung rechts anzuzeigen. Drücken Sie die Taste „Blinker links “, um die Fahrtrich- tung links anzuzeigen. Haben Sie den Fahrtrichtungswechsel beendet drücken Sie die Taste Blinker rechts oder links erneut, je nach Fahrtrichtung. -
Seite 82: Umsetzen Aus Dem Elektrorollstuhl
17. Umsetzen aus dem Elektrorollstuhl Um aus Ihrem Elektrorollstuhl eigenständig umzusitzen, sind folgende Punkte zu Ihrer eigenen Sicherheit zu beachten: • Sie sollten Ihr eigenes Gewicht sicher händeln können. • Sie sollten gleichzeitig und gleich stark mit beiden Armen sich vom Elektrorollstuhl abdrücken können. -
Seite 83: Vorgehensweise Beim Seitlichen Umsetzen
17.1 Vorgehensweise beim seitlichen Umsetzen Gehen Sie beim seitlichen Umsetzen in der genannten Reihenfolge vor: • Elektrorollstuhl seitlich positionieren • Erforderliche Sitzhöhe einstellen • Elektrorollstuhl ausschalten • Fußrasten hochklappen • Flügelschraube an Armlehne öffnen • Armlehne abnehmen •... -
Seite 84: Wartung Und Instandhaltung
18. Wartung und Instandhaltung Bei bestimmungsgemäßer Verwendung und Betrieb des PARAVAN-Elektrorollstuhls unterliegt der Elekro- rollstuhl einem empfohlenen jährlichen Wartungsplan. Alle angetriebenen Teile und speziell der Liftarm sind konstruktiv so ausgelegt, dass der Elektrorollstuhl einen wartungsarmen und störungsfreien Betrieb gewährleistet. Dennoch ist der Elektrorollstuhl, um seine einwandfreie Funktion zu gewährleisten: •... -
Seite 85: Reinigung Und Pflege
18.2 Reinigung und Pflege Zur Reinigung des Elektrorollstuhls dürfen Sie keinen Hochdruckreiniger verwenden. Vermeiden Sie den Kontakt der Elektronik mit Wasser. Zur Reinigung des Rahmens und der Kunststoffanbauteile (Lacksatz) darf ausschließlich nur • milde Seifenlauge ohne Scheuerzusätze verwendet werden. Zur Desinfektion der Bezüge, Sitz und Rückenbezug, kommen •... -
Seite 86: Entsorgung Und Umweltschutz
19. Entsorgung und Umweltschutz Der Elektrorollstuhl selbst und seine Einzelkomponenten sind technisch langlebig. Bei der Konstruktion und Herstellung wurden vorrangig verwertbare und schadlose Rohstoffe verwendet. Nach dem Stilllegen ist der Elektrorollstuhl zur ordnungsgemäßen Verwertung und umweltverträglichen Beseitigung geeignet. Die nationalen und regionalen Abfallbeseitigungsbestimmungen müssen befolgt werden. Der Elektrorollstuhl kann zur Verwertung in folgende Hauptbestandteile zerlegt werden: •... -
Seite 87: Verpackungsmaterial
19.1 Verpackungsmaterial Die Verpackung besteht aus weitgehend verwertbarem und für die Umwelt unbedenklichem Material, wie z. B.: • Holz, z. B. Paletten oder Umverpackungen, • Metall, z. B. Spannbänder, • Luftpolsterfolie. Nutzen Sie die Möglichkeit zum umweltgerechten Recyceln der Verpackung. Die Verwertung von Abfällen hat Vorrang vor deren Beseitigung. -
Seite 88: Wiederinbetriebnahme
Komplette Wartung bzw. Durchsicht, • Komplettreinigung. Der Elektrorollstuhl muss vor Wiedereinsatz komplett gereinigt und durch einen von der PARAVAN GmbH autorisierten Servicetechniker nach einer gründlichen Inspektion zur Nutzung freigegeben werden. siehe Kapitel „19 Wartung und Instandhaltung“ 88 von 113 - Entsorgung und Umweltschutz -... -
Seite 89: Hinweis Für Die Weitergabe
19.3 Hinweis für die Weitergabe Bei der Weitergabe des PARAVAN Elektrorollstuhls müssen Sie auch sämtliche für eine sichere Handhabung und Betrieb notwendigen technischen Unterlagen wie: • Betriebsanleitung, • Wartungsnachweise dem neuen Nutzer übergeben. siehe Kapitel „19 Wartung und Instandhaltung“ - Entsorgung und Umweltschutz -... -
Seite 90: Störungsbehebung
20. Störungsbehebung 20.1 Blinkcodes der Statusanzeige des Fahrpults Blinkcode Bedeutung Sofortmaßnahme Weitere Maßnahme 1 x Blinken Bedienfehler Fahrheble in neutrale Fachhändler ansprechen Position, los lassen und neu anschalten 2 x Blinken Batteriefehler Batterie und Netzkabel Fachhändler ansprechen prüfen Batterie austauschen Fachhändler ansprechen 3 x Blinken Fehler am linken Motor. - Seite 91 Blinkcode Bedeutung Sofortmaßnahme Weitere Maßnahme 8 x Blinken Fehler am Shark Elektro- Alle Kabel und Stecker Fachhändler ansprechen nikmodul im Shark System prüfen. Elektronikmodul erset- Kommunikationsfehler im Alles Kabel und Verbin- Fachhändler ansprechen Shark System dungsstecker im Shark System prüfen. Fahrpult ersetzen.
-
Seite 92: Elektrische Anlage
21. Elektrische Anlage 21.1 Automatische Sicherungen Der PARAVAN-Elektrorollstuhl ist mit zwei automatisch auslösenden Sicherungen und einer Überladeschutz- vorrichtung ausgestattet. Diese sind im Einzelnen: • Hauptsicherung Diese schützt bei Überlast der elektrischen Verbraucher des Elektrorollstuhls die komplette elektrische Anlage durch ein sofortiges Ansprechen und komplettes stromlos Schalten des gesamten Elektroroll- stuhls. -
Seite 93: Die Hauptsicherung
21.2 Die Hauptsicherung Die Hauptsicherung befindet sich hinten links am Elektroroll- stuhl. Eine aktive (ausgelöste) Hauptsicherung wird durch die aus- geschwenkte grüne Fahne signalisiert. Abb. 41: Hauptsicherung, aktiv 21.2.1 Ausgelöste Hauptsicherung zurücksetzen • Fahne der aktiven Hauptsicherung in ursprüngliche Lage ... -
Seite 94: Die Nebensicherung
21.3 Die Nebensicherung Die Nebensicherung befindet sich links unter der Verkleidung am Elektrorollstuhl. Eine aktive (ausgelöste) Nebensicherung wird durch den erhabenen Stift signalisiert. Abb. 43: Nebensicherung, aktiv 21.3.1 Ausgelöste Nebensicherung zurücksetzen • Verkleidung abbauen. siehe Kapitel „12 Chassisverkleidung ab- und anbauen“ •... -
Seite 95: Der Überladeschutz
21.4 Der Überladeschutz Bei Bergabfahrt (Talfahrt) wird der erzeugte Strom, die Antriebsmotoren wirken in diesem Fall wie ein Dynamo, in die Akkumulatoren abgeleitet. Sollten Sie Ihren Elektrorollstuhl vor Beginn der Bergabfahrt vollständig geladen haben, geht das Sicherheitssystem auf Not-Stopp, um Schäden an der elektrischen Anlage (Steuerung, Elektronik, usw.) zu vermeiden. -
Seite 96: Anschlussmöglichkeit Von Nebenaggregaten
Spannung von 12 Volt oder 24 Volt an das elektrorollstuhlinterne Bordnetz anzuschließen. Sollten Sie den Bedarf, z. B. für ein Beatmungsgerät, für diesen Anschluss haben, kontaktieren Sie die PARAVAN GmbH. Die externen Anschlüsse werden individuell auf den jeweiligen Verbraucher angepasst und der Kabelbaum zugeschnitten bzw. verlegt. -
Seite 97: Die Beleuchtungseinrichtung
21.6 Die Beleuchtungseinrichtung Der PARAVAN-Elektrorollstuhl ist je nach Ausstattungsvariante mit einer kompletten im Straßenverkehr zugelassenen Beleuchtungsein- richtung in LED-Technik ausgestattet. Durch die verwendeten LED Lampen ist ein Verschleiß bzw. eine Wartung praktisch nicht möglich/ notwendig. Sollte Ihr Elektrorollstuhl ohne Beleuchtungseinrichtung an Sie ausgeliefert worden sein, ist eine Nachrüstung jeder Zeit mög-... -
Seite 98: Die Wartungsfreien Akkumulatoren
21.7 Die wartungsfreien Akkumulatoren Ihr PARAVAN-Elektrorollstuhl ist mit hochwertigen und leistungsstarken Akkumulatoren ausgerüstet. Diese wartungsfreien Akkumulatoren sind komplett verschlossen. Ein Nach-, oder Auffüllen des Elektrolyt (Batte- riesäure) ist nicht vorgesehen bzw. möglich. Den Ladestatus bzw. die Kapazität der Akkumulatoren können Sie am Fahrpult ablesen. -
Seite 99: Hinweise Zu Akkumulatoren
21.8 Hinweise zu Akkumulatoren Geschlossene Akkumulatoren dürfen niemals geöffnet werden. Öffnen der Akkumulatoren führt zur irreparablen Schädigung dieser Bauteile bis hin zum kompletten Ausfall der Stromversorgung. siehe Kapitel „24.1 Umgang mit verschlossenen Akkumulatoren“ Die Akkumulatoren müssen grundsätzlich nach jedem Gebrauch (auch bei nur minimaler Entla- dung) mit dem mitgelieferten Ladegerät nachgeladen werden. -
Seite 100: Tausch Der Akkumulatoren
21.9 Tausch der Akkumulatoren Sollte ein Wechsel der Akkumulatoren an Ihrem Elektroroll- stuhl nötig sein, lassen Sie diesen von Ihrem Servicetechniker oder bei Ihrem Händler durchführen, um die Funktionssicher- heit Ihres Elektrorollstuhles zu gewährleisten. • Liftarm nach oben fahren. • Verkleidung abnehmen. -
Seite 101: Aufladen Des Elektrorollstuhls
21.10 Aufladen des Elektrorollstuhls Die Akkumulatoren ausschließlich mit dem von uns mitgelieferten Ladegerät laden. Das Ladegerät ist in 2 Varianten lieferbar: • „Indoor“ für den Einsatz im Innenbereich • „Outdoor“ für den Einsatz im Aussenbereich Pflege-Tipps: • Achten Sie darauf, dass die Akkumulatoren immer die volle Ladekapazität haben. •... -
Seite 102: Vorgehensweise Zum Aufladen Des Elektrorollstuhls
21.10.1 Vorgehensweise zum Aufladen des Elektrorollstuhls • Elektrorollstuhl ausschalten. • Ladegerät auf einen wärmeunempfindlichen Untergrund stellen z. B. die Fußstützen. • Ladegerätstecker in die Ladebuchse am Fahrpult einstecken. • Ladegerät an die Stromversorgung anschließen -> Ladevorgang startet. • Ladezustand ablesen. ->... -
Seite 103: Das Ladegerät
21.10.2 Das Ladegerät Das Ladegerät ist bestimmt für die automatische Ladung der Akkumulatoren. Das Ladegerät ist in einem spritzwassergeschützten Stahlblechgehäuse untergebracht. Es entspricht den Richtlinien und Schutzbestimmungen der: • Niederspannungsrichtlinie 2006/95/EG, • elektromagnetische Verträglichkeit 2004/108/EG. Lesen Sie die separat dem Ladegerät beigelegte Bedienungs- anleitung. -
Seite 104: Technische Ausrüstung
22. Technische Ausrüstung 22.1 Technische Daten und Abmessungen Sitzeinheit Paravan Klappsitz/K210 (optional) Sitzhöhe 450mm/500mm/550mm(werkseinstellung, nicht verstellbar) Kantelung nach hinten 30° Rückenneigung nach hinten K210: 67° Paravan Klappsitz: 80°/90°/100°/110°/120° Seitenwangenverstellung (nur K210) Sitzteil 50mm / Seite Unterschenkellängenverstellung 120mm Kopfstütze 5 Raster... -
Seite 105: Abmessungen
Abmessungen Gesamtbreite Chassis ohne Sitz 640mm (Standard Sitz ist innerhalb der Chassisbreite) Gesamtlänge ohne Fußplatte, Vorwärtsfahrt 990mm Gesamtlänge ohne Fußplatte, Rückwärtsfahrt 900mm Gesamthöhe mit Standardsitz, inkl. Kopfstütze 1240mm Gesamthöhe mit Standardsitz, ohne Kopfstütze 1050mm Elektrik Akkumulatoren 2 x 12 Volt LED-Fahrtrichtungsanzeiger (optional) Beleuchtung LED-Front- und Heckleuchten... - Seite 106 Fahreigenschaften Bodenfreiheit 70mm Maximale Hindernisüberwindung 60mm Wenderadius 780mm Maximale Steigung (bergauf) 12° = 21%** Maximales Gefälle (bergab) 10° = 17%** Maximales Quergefälle 6° = 11%** Geschwindigkeit Standard 6 km/h, optional max. 10km/h* * Abhängig von: Gewicht, Umgebungstemperatur, Steigung, Gefälle, benutzten Funktionen. ** Bei Fahrten auf abschüssigem Gelände nicht auf höchster Geschwindigkeitsstufe, sowie in der Sitzhöhenverstellung, Kantelung oder Sitzlängenverstellung fahren.
-
Seite 107: Ersatzteile
22.2 Ersatzteile Der Ersatz von Originalbauteilen gegen Fremdteile oder dem Original nachgebaute (kopierte) Teile ist strengstens untersagt bzw. verboten! Beziehen Sie Ihre Ersatzteile ausschließlich bei Ihrem Händler bzw. bei der PARAVAN GmbH. siehe Kapitel „1.1 Ihr Hersteller“ WARNUNG Verletzungsgefahr für Personen beim Betreiben eines Elektrorollstuhls der nicht dem Original- bzw. -
Seite 108: Anlagen Und Technische Unterlagen
23. Anlagen und Technische Unterlagen 23.1 Umgang mit verschlossenen Akkumulatoren Bei verschlossenen Akkumulatoren wird der bei der Ladung des Akkumulators durch Wasserzersetzung an der positiven Elektrode freiwerdende Sauerstoff durch ein Glasvlies von der positiven zur negativen Elekt- rode geleitet und am Ende einer Reihe chemischer Reaktionen letztendlich wieder zu Wasser umgewandelt. Während der Ladung tritt ein Teil des Sauerstoffs auch in den gemeinsamen Gasraum. -
Seite 109: Kundendienstheft
23.2 Kundendienstheft • 1. Inspektion (12 Monate nach Inbetriebnahme) Datum: Unterschrift: Stempel: • 2. Inspektion (jährlich) Datum: Unterschrift: Stempel: • 3. Inspektion (jährlich) Datum: Unterschrift: Stempel: • 4. Inspektion (jährlich) Datum: Unterschrift: Stempel: • 5. Inspektion (jährlich) Datum: Unterschrift: Stempel: •... -
Seite 110: Eg-Konformitätserklärung
23.3 EG-Konformitätserklärung Abb. 51: EG-Konformitätserklärung 110 von 113 - Anlagen und Technische Unterlagen - PR10_R08_V01_20 DE_ok... -
Seite 111: Protokoll Der Übergabeeinweisung
23.4 Protokoll der Übergabeeinweisung Durch die flexiblen Einstellungsmöglichkeiten des Elektrorollstuhls müssen Sie folgende Hinweise beachten: Bei Kantelung: • Es ist darauf zu achten, dass der Sitz nicht zu weit nach vorne oder hinten gekantelt wird, da Sie aus dem Sitz herausrutschen könnten. •... - Seite 112 Fußrasten: • Bei der Höhen- und Neigungsverstellung der Fußraste beachten, dass die Höherstellung nicht das Sitzpolster berührt. • Die Einstellung der Fußraste muss höher als das Hindernis sein. Außerdem sollte sich die Fußraste nicht am Hindernis verklemmen, da der Elektrorollstuhl kippen könnte. Sitzverstellung vor / zurück: •...
-
Seite 113: Raum Für Ihre Notizen
Raum für Ihre Notizen - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -... - Seite 114 PARAVAN GmbH PARAVAN Str. 5-10 D-72539 Pfronstetten-Aichelau Deutschland • Tel.: 07388/9995-60 • Fax: 07388/9995-999 • E-Mail: info@PARAVAN.de • Internet: www.PARAVAN.de...
