Kabelschirm und Erdung
• Sorgfältige Verbindung der Schirme garantiert gute EMV Eigenschaften.
Erdschleifen und Interferenzen werden minimiert.
• Zur Erreichung der vollen EMV-Festigkeit ist der Abschluss des Wägezel-
lenschirms an das 5200 entscheidend (Bsp. durch Verbindung zum 5200
Gehäuse über die Schirmverbindung).
• Gehäuse des 5200 direkt mit den Schirmen der Kabel verbinden.
• Um Erdschleifen zu vermeiden sollte das 5200 mit einem einfachen An-
schluss mit Erde verbunden werden.
• Wenn jedes Gerät separat geerdet ist, sollten Schirme der Verbindungska-
bel nur einseitig aufgelegt werden.
• Achtung: Einige Wägezellen haben direkte Schirmverbindungen. Die Aus-
führung der Schirmverbindung kann dadurch variieren.
• Das Gerät erfüllt alle relevante EMV Standards, vorausgesetzt die Verbin-
dung zwischen Gehäuse und Untergrund ist korrekt. Widerstand zwischen
dem 5200 und der Erde sollten weniger als 2 Ohm betragen.
• Sind statische Probleme zu erwarten, können mit dem Zubehör 0084 oder
0085 die seriellen Ausgänge geschützt werden.
5.2.
Anschließen der Schirme
Um volle EMV-Festigkeit zu erreichen, muss der Wägezellenschirm mit dem
Metallgehäuse des DB9 verkabelt werden. Bitte beachten Sie untenstehen-
de Abbildungen.

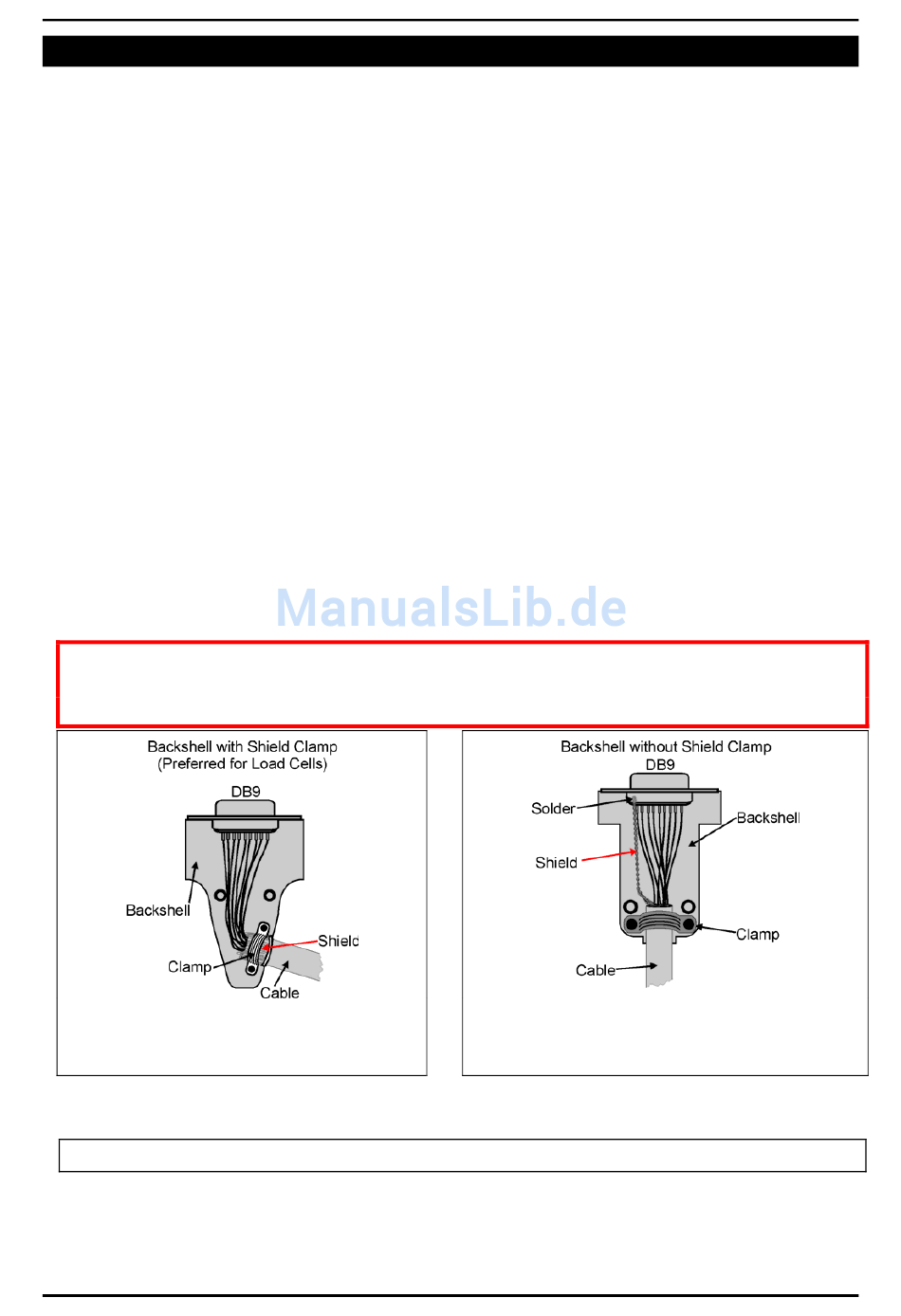

Um den Kabelschirm an der Gehäuserück-
wand des DB9 zu befestigen, knicken Sie die
Drähte über die Isolierung, damit die Gehäu-
seklammer guten Kontakt zum Schirm hat.
5.3.
Freie Pins
Freie Pins dürfen nicht angeschlossen werden.
Grund: Es ist möglich, dass die Funktionen der Pins nicht kompatibel mit
dem angeschlossenen Gerät sind. (Bsp. könnte der Anschluss eines Aus-
gangs an einen PC dessen Funktionsweise beeinträchtigen).
Seite 8
Rinstrum - 5200 Kurzanleitung Rev 1.2
5. Anschlüsse
Um den Kabelschirm an das DB9 anzuschließen,
drehen Sie die Drähte zusammen und verlöten die
Enden mit dem Gehäuse.
