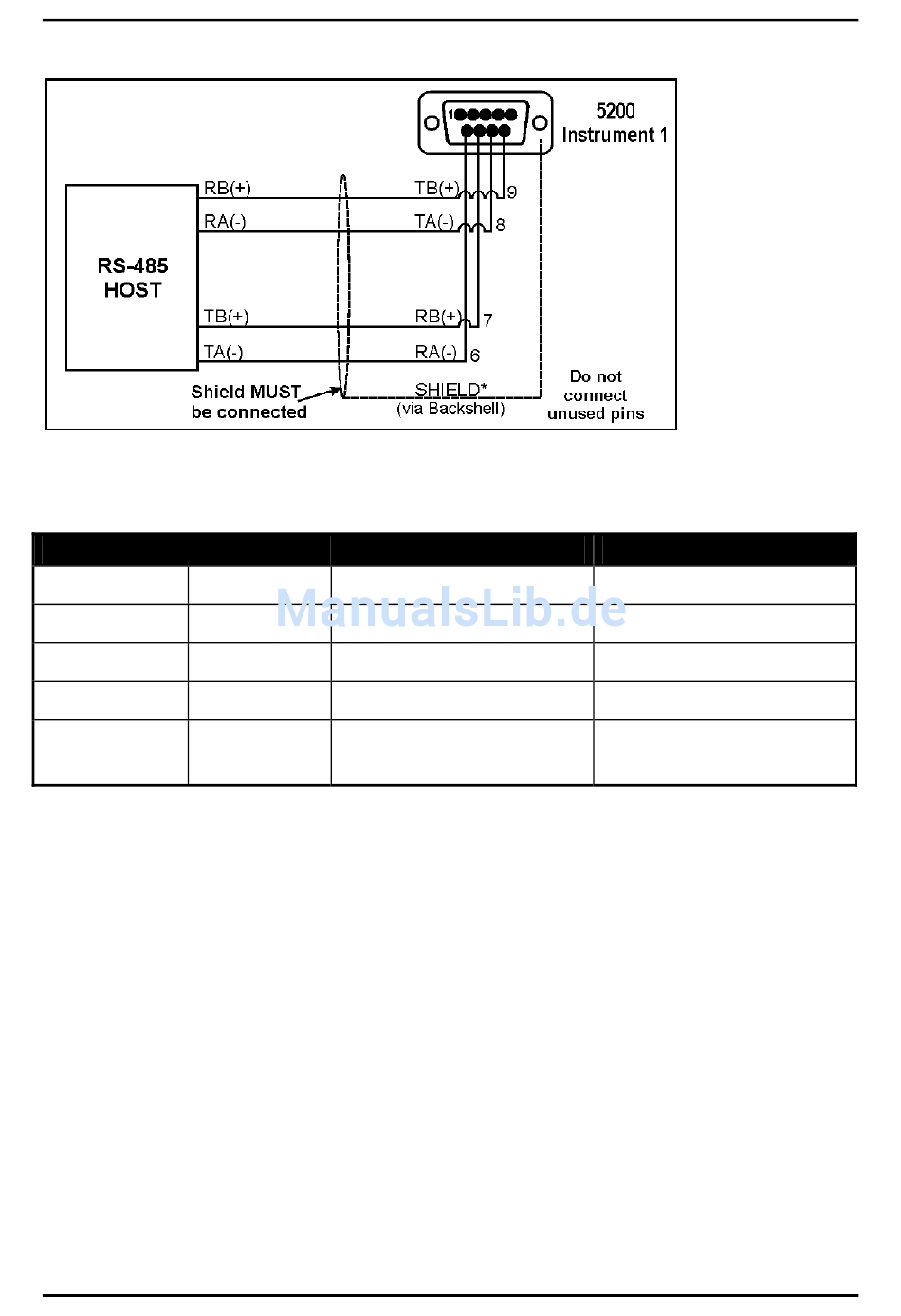

5.4.5. Serial 1: RS-485 Netzwerkanschluss
*
Weitere Informationen finden Sie auf Seite 9.
Weitere Informationen über freie Pins finden Sie auf Seite 10.
Pin No Funktion
6 RA(-)
7 RB(+)
8 TA(-)
9 TB(+)
Gehäuse- Schirm
rückwand
5200-606-120_d
Rinstrum - 5200 Kurzanleitung Rev 1.2
Beschreibung
RS-485 Receive A (-)
RS-485 Receive B (+)
RS-485 Transmit A (-)
RS-485 Transmit B (+)
Anschluß
External Network
External Network
External Network
External Network
Kabelschirm
