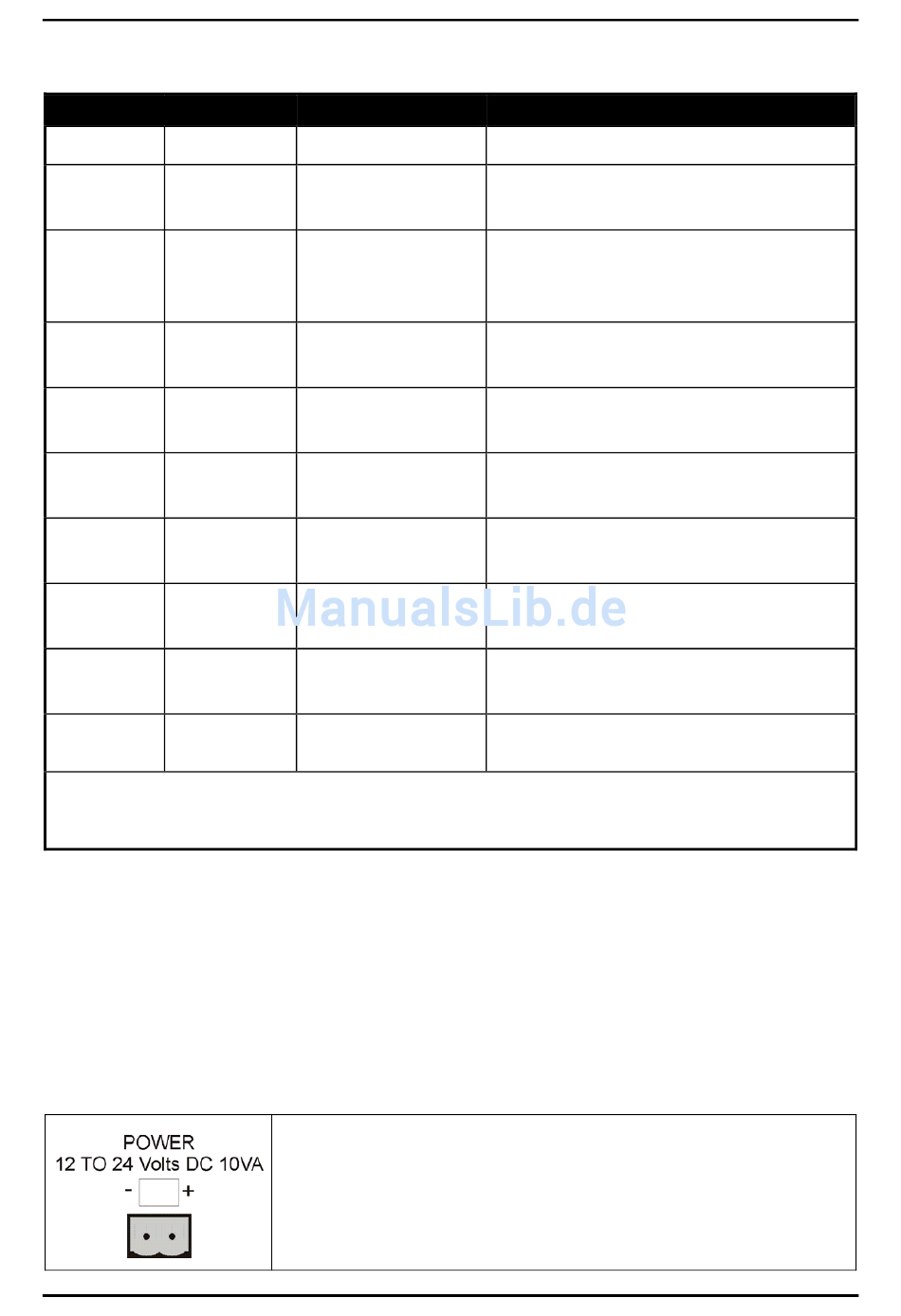

Serial 2: Druckeranschluss
Pin No.
Funktion
1
PWR
2**
RXD
3
TXD
4**
DTR
5
GND
6*
RA(-)
7*
RB(+)
8*
TA(-)
9*
TB(+)
Gehäuse-
Schild
rückwand
*
vgl. Achtung 1.
**
vgl. Achtung 2.
Achtung 1: Die Pins 6, 7, 8 und 9 der Serial 2-Anschlüsse werden direkt
verbunden mit den Pins 6, 7, 8 und 9, beziehungsweise den Serial 1 An-
schlüssen.
Achtung 2: DTR (Pin 4) und RXD (Pin 2) sind intern miteinander verbun-
den. Es ist möglich, die DTR Linie zu nutzen, um Druckerpapier zu erken-
nen oder die RXD Linie für PC-Befehle, jedoch nicht beide gleichzeitig.
Schließen Sie nicht beide Kabel an.
5.6.
Spannungsversorgung
5200-606-120_d
Rinstrum - 5200 Kurzanleitung Rev 1.2
Beschreibung
12VDC out
RS-232
Receive Line
RS-232
Transmit Line
DTR Handsha-
ke Line
Digital Ground
RS-485 Receive
A (-)
RS-485 Receive
B (+)
RS-485 Trans-
mit A (-)
RS-485 Trans-
mit B (+)
Für das 5200 nur 12-24 VDC verwenden
Spannung außerhalb dieses Bereichs kann zu Schä-
den am Gerät führen.
Anschluss
Nicht anschließen
Externes Gerät: Transmitter
(gewöhnlich Pin 3 für PC)
Externes Gerät: Receiver
(gewöhnlich Pin 3 für Drucker
oder Pin 2 für PC)
Externes Gerät: Busy Line
(gewöhnlich Pin 20 für Drucker)
Externes Gerät: Digital Ground
(gewöhnlich Pin 7 für Drucker)
Externes Netzwerk
Externes Netzwerk
Externes Netzwerk
Externes Netzwerk
Kabelschirm
Achtung
