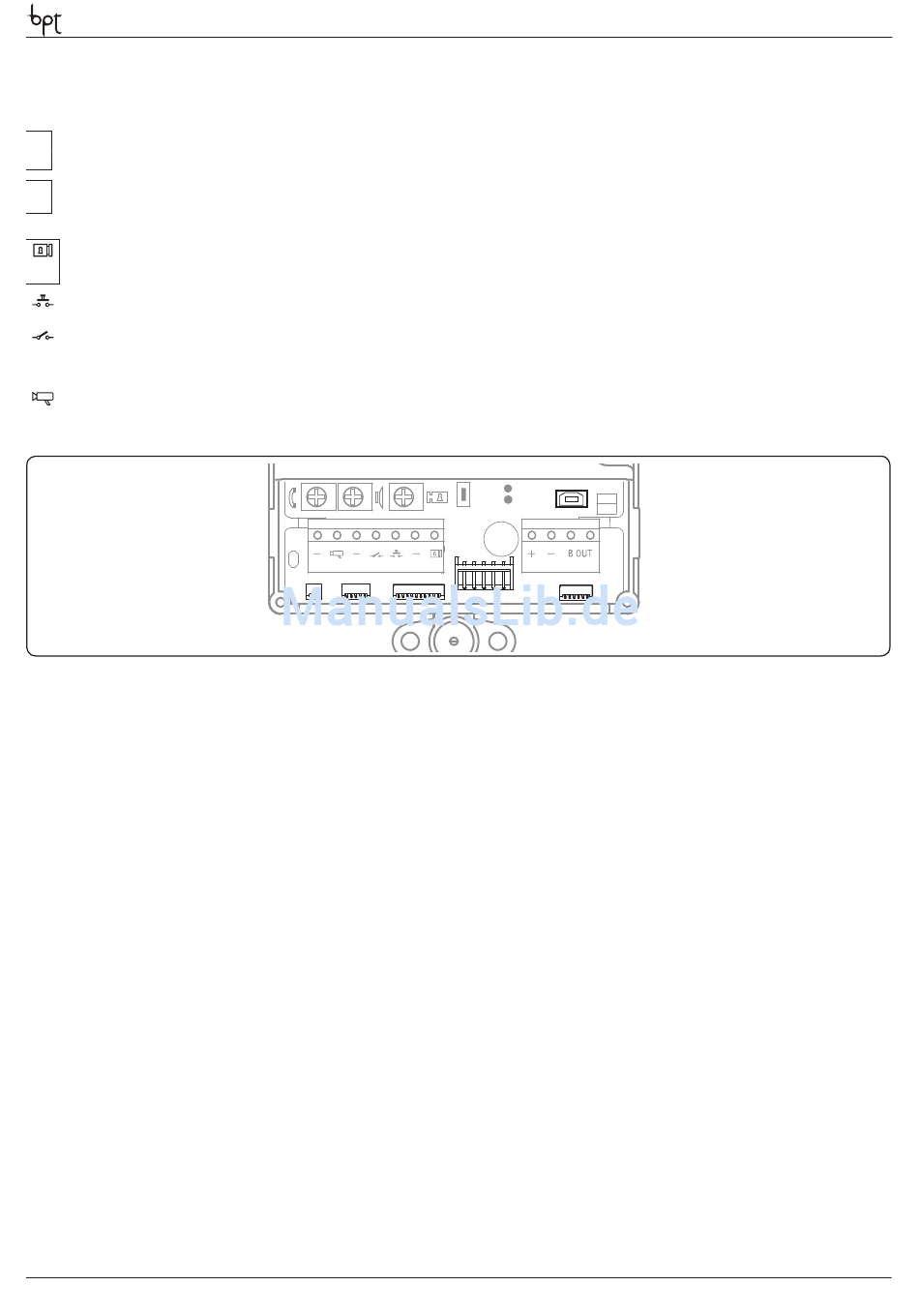

FUNZIONE DEI MORSETTI
FONCTIONS DES BORNES
Morsettiera M1 Terminal block M1
+
Alimentazione 14-18 VDC Power supply 14-18 VDC
–
BOUT Montante Busbar
Morsettiera M2
Elettroserratura
12 V - 1 A max
–
Pulsante apriporta (NA)
Ingresso contatto porta
(NC)
– Massa
Uscita abilitazione po-
sto esterno (attiva verso
massa)
– Massa
Connettori Connectors
MIC: Connettore per col- MIC: Connector for mi-
legamento microfono . crophone .
PUSH BUTTON: Connet- PUSH BUTTON: Connec-
tore per collegamento tor for 1-4 call push but-
dei primi 4 pulsanti di tons .
chiamata .
KEYBOARD: Connettore KEYBOARD:
per modulo tastiera . for numeric keypad .
VZS: Connettore per VZS:
modulo di codifica VZS/308C module .
VZS/308C .
RFID: Connettore per il RFID: Connector for pro-
modulo controllo accessi ximity
DMRFID DMRFID .
MINI USB: Connettore di MINI USB: Programming
programmazione . connector .
Attenzione: Per la pro- Attention: For the ma-
grammazione Manuale nual
dei Posti Esterni l'ordine di the entry panels, the self-
autoinserimento è BIN1- connection order is BIN1-
BIN2-BIN3 . BIN2-BIN3 .
Utilizzo Posti Esterni con VA/01-Use of entry panels with VA/01-Benutzung der außenstationen mit VA/01-
Utilisation des postes extérieurs avec VA/01-Uso de placas exteriores con VA/01-Utilização das placas botoneiras com VA/01
TERMINAL FUNCTION
FUNCIÓN DE LOS BORNES
Klemmenbrett M1
Stromversorgung 14-18 VDC Alimentation 14-18 VDC
Trägerleitung
Terminal block M2 Klemmenbrett M2
Solenoid lock Elektroschloss
12 V - 1 A max 12 V - 1 A max
Door lock release button Türöffnertaste
(NA) (NO)
Door contact input Eingang
(NC) Kontakt (NC)
Earth Masse
Entry panel enabling Ausgang
output (active towards der Außenstation (aktiv
earth) gegen Masse)
Earth Masse
MIC PUSH BUTTON
Steckverbinder
MIC: Verbinder für Mikro-
phon .
PUSH BUTTON: Verbin-
der für die Verbindung
der ersten 4 Ruftasten .
Connector KEYBOARD: Verbinder für
das Tastaturmodul .
Connector for VZS: Verbinder
das
VZS/308C .
RFID: Verbinder für das
reader module Zugangskontrollmodul
DMRFID .
MINI USB: Steckverbinder
für die Programmierung .
Achtung: Zur Program-
programming of mierung der Außensta-
tionen von Hand ist die
Reihenfolge der auto-
matischen Einschaltung
BIN1-BIN2-BIN3 .
Bornier M1
Montant
Bornier M2
Gâche électrique
12 V - 1 A max
Bouton ouvre-porte
(NO)
potentialfreier Entrée contact porte
(NF)
Masse
Einschaltung Sortie habilitation po-
ste extérieur (active vers
masse)
Masse
LED
PROG
DATA
LED
PROG
KEYBOARD
VZS
Connecteurs
MIC: Connecteur pour
raccordement micro .
PUSH BUTTON: Connec-
teur pour raccordement
des 4 premiers boutons
d'appel .
KEYBOARD: Connecteur
pour module clavier .
für VZS: Connecteur pour
Rufcodemodul module de codification
VZS/308C .
RFID: Connecteur pour le
module de contrôle des
accès DMRFID .
MINI USB: Connecteur de
programmation .
Attention: Pour la pro-
grammation Manuelle
des Postes Extérieurs l'or-
dre d'insertion automati-
que est BIN1-BIN2-BIN3 .

BELEGUNG DER KLEMMLEISTEN

FUNÇÃO DOS BORNES
Bornera M1
Alimentación 14-18 VCC
Bajante
Bornera M2
Cerradura eléctrica
12 V - 1 A max
Botón abrepuerta
(NA)
Entrada contacto puerta
(NC)
Masa
Salida habilitación pla-
ca exterior (activa hacia
masa)
Masa
MINI USB
RFID
Conectores
MIC: Conector para co-
nexión del micrófono .
PUSH BUTTON: Conec-
tor para conexión de los
4 primeros botones de
llamada
KEYBOARD: Conector
para módulo de teclado .
VZS: Conector para mó-
dulo de codificación
VZS/308C .
RFID: Conector para el
módulo de control de ac-
cesos DMRFID .
MINI USB: Conector de
programación .
Atención: Para la progra-
mación manual de las
placas exteriores, el or-
den de autoactivación es
BIN1-BIN2-BIN3 .
Régua de bornes M1
Alimentação 14-18 VDC
Coluna
Régua de bornes M2
Fechadura eléctrica
12 V - 1 A max
Botão de abertura da
porta (NA)
Entrada contacto porta
(NC)
Massa
Saída habilitação placa
botoneira (activa na di-
recção massa)
Massa
Conectores
MIC: Conector para liga-
ção do microfone .
PUSH BUTTON: Conector
para ligação dos primei-
ros 4 botões de chamada .
KEYBOARD: Conector
para o módulo teclado .
VZS: Conector para o
módulo de codificação
VZS/308C .
RFID: Conector para o
módulo de controlo dos
acessos DMRFID .
MINI USB: Conector de
programação .
Atenção: Para a progra-
mação Manual das Placas
Botoneiras a ordem de
auto-inserção é BIN1-
BIN2-BIN3 .
