Die Wallbox eM4 Single im Überblick
Die Wallbox eM4 Single ist wie folgt aufgebaut:
Vorder- und Rückansicht

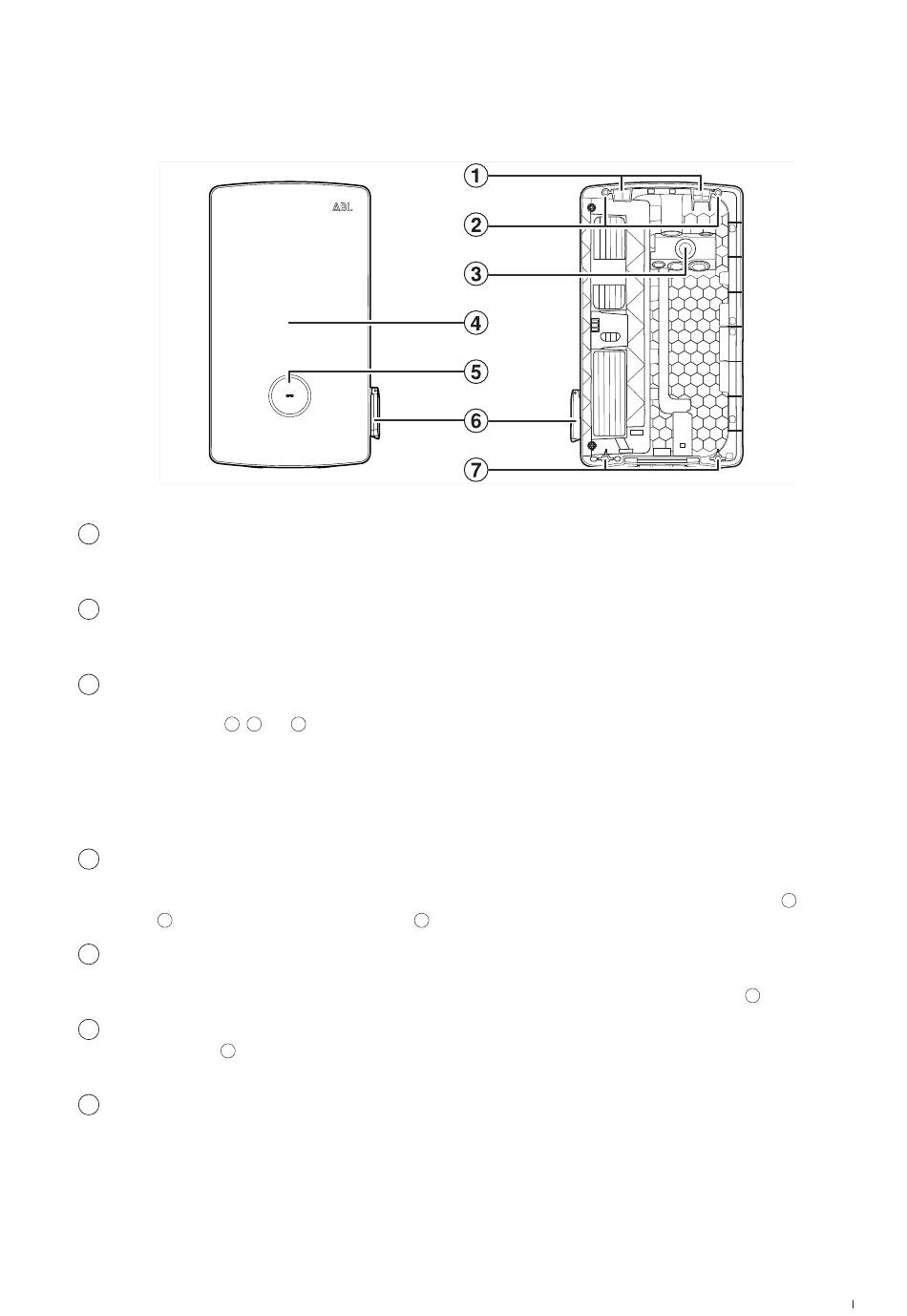

Die folgende Abbildung zeigt die Vorder- und Rückseite der Wallbox eM4 Single.
Vorderseite
1 Aufhängepunkte
Über diese zwei Aufhängepunkte am oberen Rand der Rückseite hängen Sie die eM4 Single in der an der Montageposition
verschraubten Montageschiene (Lieferumfang) ein (siehe „Vorbereitung und Befestigung der Wallbox" auf Seite 28).
2 Befestigungspunkte Montageschiene
Zur Fixierung wird die Wallbox über die zwei oberen Befestigungspunkte in der Montageschiene verschraubt (siehe
Seite 29). Die zugehörigen Schrauben sind im Lieferumfang enthalten.
3 Zuleitungsbereich
Der Zuleitungsbereich verfügt über drei große Tüllen zur Einführung einer Stromleitung von oben, unten oder hinten, die auf der
Bohrschablone mit ,
A
Die zwei kleineren Tüllen dienen zur Einführung einer Datenleitung zur Kommunikation innerhalb einer Ladegruppe bzw. zur
Verlegung einer Steuerleitung gemäß VDE AR-N 4100. Diese beiden Einlässe sind auf der Bohrschablone mit DATA und
EXT. CONTROL gekennzeichnet.
Alle Tüllen im Zuleitungsbereich sind als „Push-Out"-Membranen ausgeführt und können direkt mit der Leitung durchstoßen
werden (siehe „Einführen der Strom- und Datenleitungen" auf Seite 25).
4 Gehäusetür
Die Gehäusetür schützt die interne Elektronik (siehe nächste Abbildung) vor unbefugtem Zugriff und muss während des
Betriebs stets geschlossen und verriegelt sein. Die Ver-/Entriegelung der Gehäusetür erfolgt über die FI-Klappe
Moduls (rechte Seite) und die Schlüsselöffnung
15
5 Statusanzeige mit RFID-Reader
Auf der kreisrunden Statusanzeige werden die Zustände des Ladepunkts über einen mehrfarbigen LED-Ring dargestellt. Zentral
hinter der Statusanzeige sitzt das RFID-Lesemodul zur Autorisierung des Ladevorgangs (siehe auch Punkt
6 Typ-2-Ladesteckdose
Das Power-Modul der Wallbox eM4 Single verfügt über eine Typ-2-Ladesteckdose zum Anschluss eines nach IEC 62196-1
15
und IEC 62196-2 zertifizierten Ladekabels, das als Zubehör von ABL erworben werden kann (siehe „Zubehör" auf Seite 20).
7 Befestigungspunkt Wandmontage
Zur Fixierung wird die Wallbox über die zwei unteren Befestigungspunkte in der Wand verschraubt (siehe Seite 29). Die
zugehörigen Schrauben sind im Lieferumfang enthalten.
und gekennzeichnet sind.
B C
8
auf der Unterseite (linke Seite).
Rückseite
des Power-
12
).
16
Die Wallbox eM4 Single im Überblick 11
