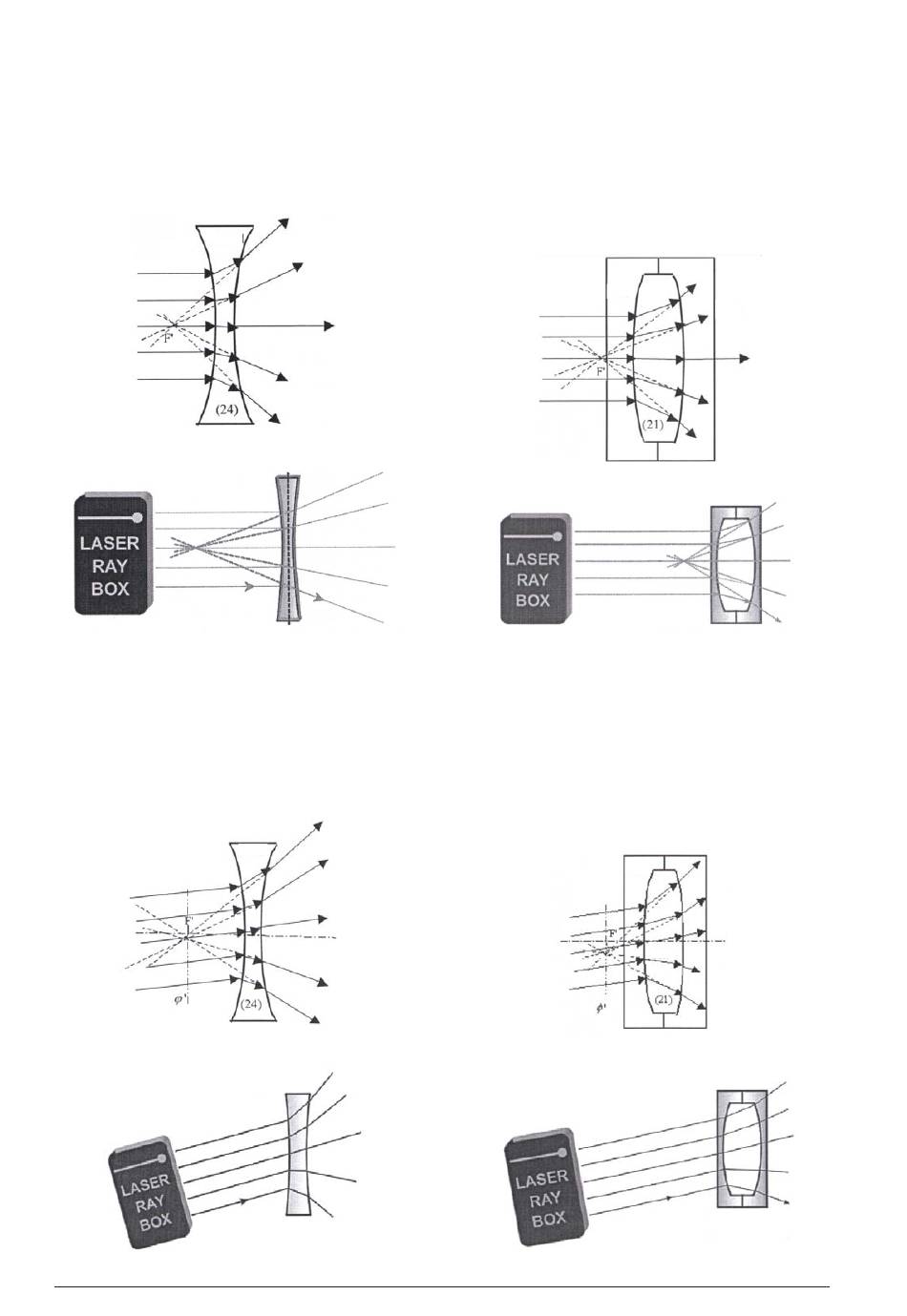

E18a Percurso de raios luminosos através de uma
lente de acrílico côncava – Raios luminosos
paralelos ao eixo ótico (U17300/U17301)
Os raios luminosos são divergentes após a passagem
pela lente. Não é projetado um objeto. Se prolonga-
dos para trás, os raios se encontram no ponto focal
virtual F'.
Acrílico
E18b Percurso de raios luminosos através de uma
lente de acrílico côncava – Raios luminosos
não paralelos ao eixo ótico (U17300/U17301)
O eixo ϕ' perpendicular ao eixo ótico e passa pelo ponto
focal virtual F'. Ele é chamado de plano focal. Os pro-
longamentos dos raios refratados se encontram num
ponto no eixo ϕ'.
Acrílico
E19a Percurso de raios luminosos através de uma
lente de ar convexa – Raios luminosos
paralelos ao eixo ótico
(U17301)
Os raios luminosos são divergentes após a passagem
pela lente. Eles não projetam um objeto. Se prolonga-
dos para trás, os raios se encontram no ponto focal
virtual F'.
E19b Percurso de raios luminosos através de uma
lente de ar convexa – Raios luminosos não
paralelos ao eixo ótico
(U17301)
O eixo ϕ' perpendicular ao eixo ótico e passa pelo ponto
focal virtual F'. Ele é chamado de plano focal. Os pro-
longamentos dos raios refratados se encontram num
ponto no eixo ϕ'.
90
Acrílico
Ar
Ar
Acrílico
Ar
Ar
