3B SCIENTIFIC PHYSICS U17300 Bedienungsanleitung Seite 9

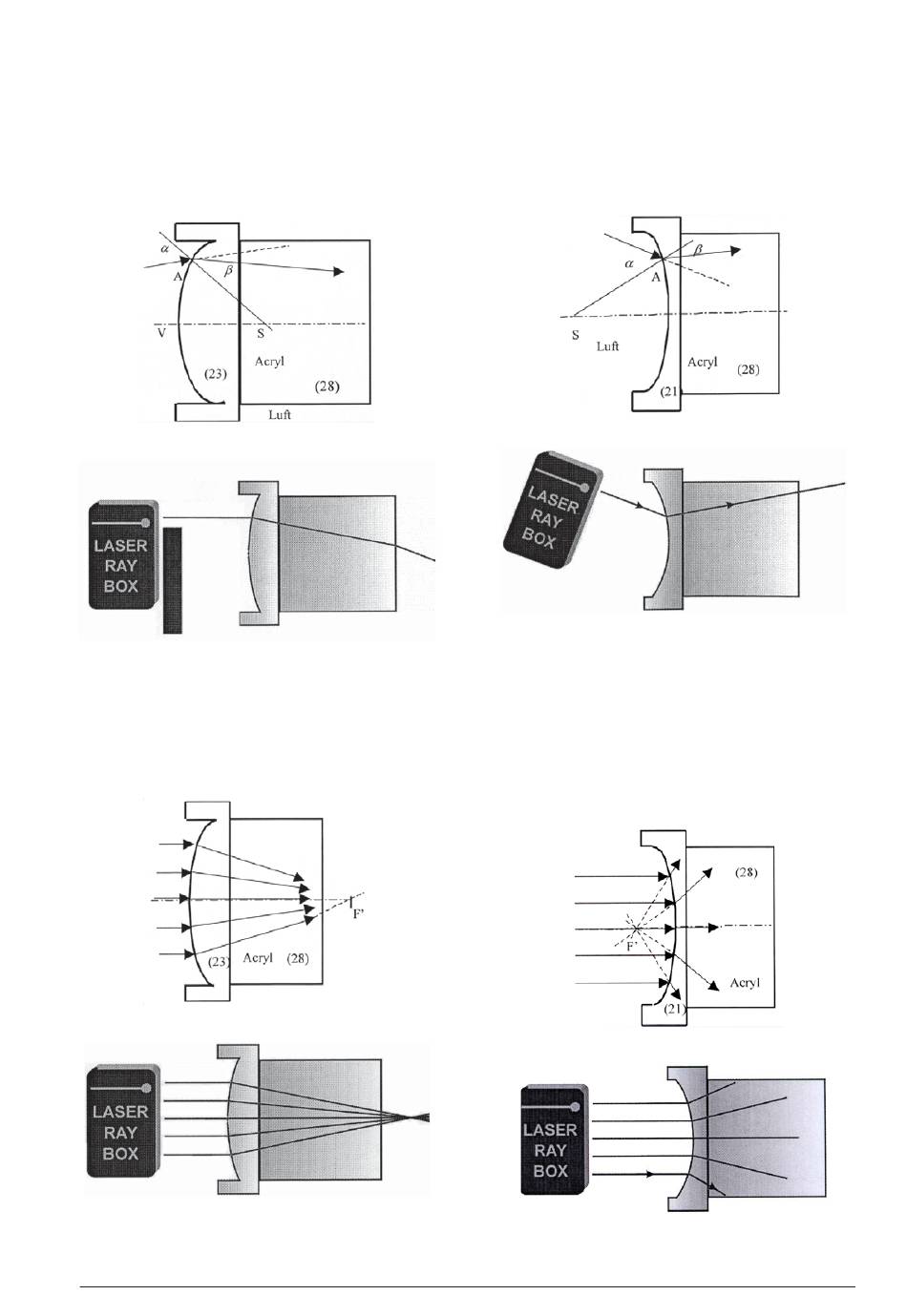

E13a Durchgang eines Lichtstrahls durch eine
konvexe Grenzfläche Luft-Acryl
(U17301)
Wenn ein Lichtstrahl an Punkt A durch die Grenzfläche
Luft-Acryl tritt, wird er hin zum Einfallslot gebrochen.
Das Einfallslot ist die Gerade von Punkt A zum
Krümmungsmittelpunkt S.
E13b Durchgang von Lichtstrahlen durch eine
konvexe Grenzfläche Luft-Acryl
(U17301)
Die einfallenden Lichtstrahlen werden zweimal gebro-
chen und treffen sich im Punkt F auf der optischen
Achse, dem Brennpunkt.
E14a Durchgang eines Lichtstrahls durch eine
konkave Grenzfläche Luft-Acryl
(U17301)
Wenn der Lichtstrahl durch Punkt A auf der Grenzflä-
che tritt, ist eine Brechung hin zum Einfallslot zu beo-
bachten. Das Einfallslot ist die Gerade von Punkt A zum
Krümmungsmittelpunkt S.
E14b Durchgang von Lichtstrahlen durch eine
konkave Grenzfläche Luft-Acryl
(U17301)
Nach Durchgang durch die Grenzfläche Acryl-Luft wird
das Strahlenbündel divergent gebrochen. Werden die
gebrochenen Strahlen nach hinten verlängert, so tref-
fen sie sich in einem Punkt auf der optischen Achse.
Dieser Punkt heißt virtueller Brennpunkt F'.
