3B SCIENTIFIC PHYSICS U17300 Bedienungsanleitung Seite 89

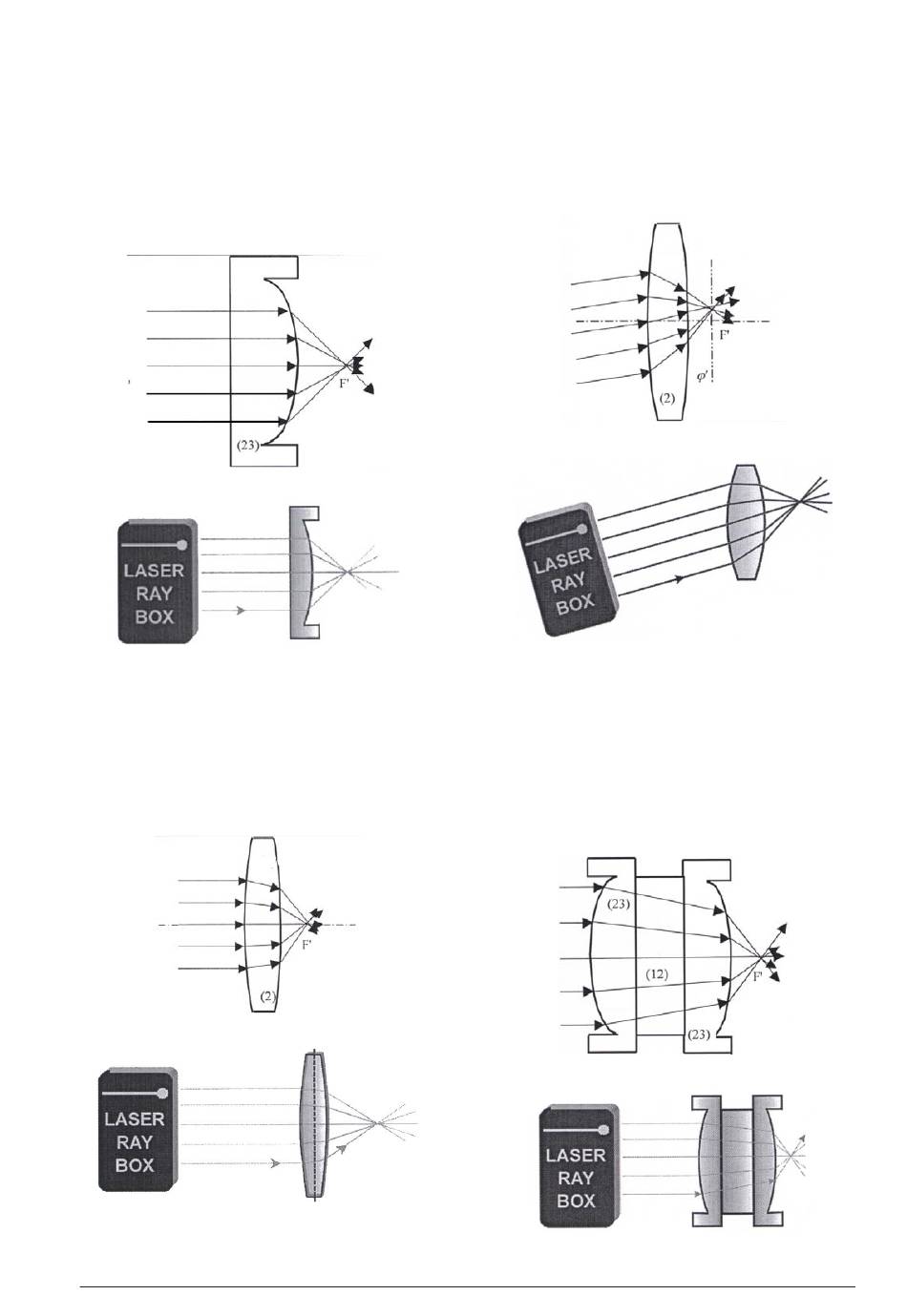

E16b Percurso de um raio luminoso através de
uma superfície de separação acrílico-ar
côncava
(U17301)
Após a passagem através da superfície de separação o
feixe de raios luminosos é convergente. Raios parale-
los encontram-se num ponto do eixo ótico, o ponto
focal F'.
Acrílico
E17a Percurso de raios luminosos através de uma
lente de acrílico convexa – Raios luminosos
paralelos ao eixo ótico
(U17300/U17301)
Uma lente de acrílico convexa é uma lente convergen-
te e os raios luminosos se encontram no ponto focal F'
após atravessar a lente.
Acrílico
Ar
E17b Percurso de raios luminosos através de uma
lente de acrílico convexa – Raios luminosos
não paralelos ao eixo ótico (U17300/U17301)
O eixo ϕ' perpendicular ao eixo ótico e passa pelo ponto
focal F'. Ele é chamado de plano focal. Os raios inci-
dentes são refratados e convergem num ponto no eixo
ϕ'.
E17c Percurso de raios luminosos através de uma
lente de acrílico convexa grossa (U17301)
Colocando uma placa plano paralela entre duas len-
tes (23) pode-se realizar o modelo de uma lente gros-
sa. Com a alteração da espessura d da lente também
altera-se a distância focal, quanto mais grossa a lente,
menor a distância focal. A partir de uma espessura crí-
tica, a lente convergente torna-se uma lente divergen-
te.
Acrílico
89
Acrílico
