3B SCIENTIFIC ® PHYSICS
Elektronenstrahl-Ablenkröhre D U19155
Bedienungsanleitung
02/09 ALF
1. Sicherheitshinweise
Glühkatodenröhren sind dünnwandige, evakuierte
Glaskolben. Vorsichtig behandeln: Implosionsgefahr!
•
Röhre keinen mechanischen Belastungen ausset-
zen.
•
Verbindungskabel keinen Zugbelastungen ausset-
zen.
•
Röhre nur in den Röhrenhalter D (U19100) einset-
zen.
Zu hohe Spannungen, Ströme sowie falsche Katoden-
heiztemperatur können zur Zerstörung der Röhre
führen.
•
Die angegebenen Betriebsparameter einhalten.
•
Schaltungen nur bei ausgeschalteten Versor-
gungsgeräten vornehmen.
•
Röhren nur bei ausgeschalteten Versorgungsgerä-
ten ein- und ausbauen.
Im Betrieb wird der Röhrenhals erwärmt.
•
Röhre vor dem Ausbau abkühlen lassen.
•
Die Einhaltung der EC Richtlinie zur elektromag-
netischen Verträglichkeit ist nur mit den empfoh-
lenen Netzgeräten garantiert.
2. Beschreibung
Die Elektronenstrahl-Ablenkröhre dient zur Untersu-
chung von Elektronenstrahlen in elektrischen und
magnetischen Feldern. Sie ermöglicht sowohl eine
Abschätzung der spezifischen Ladung e/m als auch die
Bestimmung der Geschwindigkeit der Elektronen v.
1

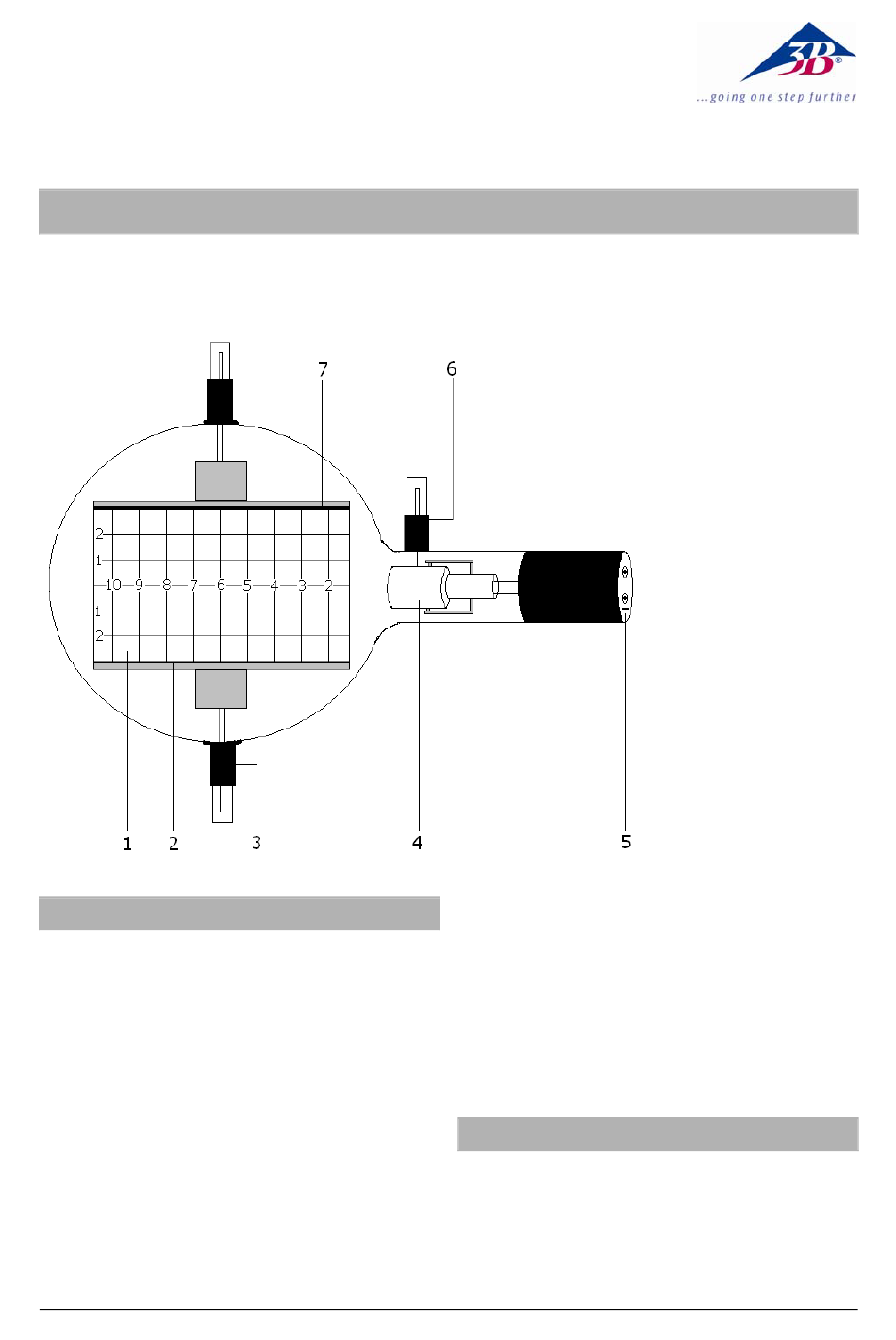

1 Leuchtschirm
2 Untere Ablenkplatte
3 Halter mit 4-mm-
Steckerstift zum Anschluss
der Kondensatorplatte
4 Elektronenkanone
5 4-mm-Buchsen zum An-
schluss von Heizung und
Katode
6 4-mm-Steckerstift zum
Anschluss der Anode
7 Obere Ablenkplatte
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für 3B SCIENTIFIC PHYSICS U19155
Inhaltszusammenfassung für 3B SCIENTIFIC PHYSICS U19155
- Seite 1 3B SCIENTIFIC ® PHYSICS Elektronenstrahl-Ablenkröhre D U19155 Bedienungsanleitung 02/09 ALF 1 Leuchtschirm 2 Untere Ablenkplatte 3 Halter mit 4-mm- Steckerstift zum Anschluss der Kondensatorplatte 4 Elektronenkanone 5 4-mm-Buchsen zum An- schluss von Heizung und Katode 6 4-mm-Steckerstift zum Anschluss der Anode 7 Obere Ablenkplatte ten ein- und ausbauen.
-
Seite 2: Magnetische Ablenkung
Die Elektronenstrahl-Ablenkröhre besitzt eine Elekt- 5. Versuchsbeispiele ronenkanone in einem evakuierten Glaskolben mit 5.1 Magnetische Ablenkung fokussierendem Elektrodensystem, direkt geheizter Wolfram-Glühkatode und einer zylinderförmigen • Beschaltung der Röhre gemäß Fig. 2 vornehmen. Anode. Über einen eingebauten Plattenkondensator Dabei den Minuspol der Anodenspannung an die kann der Elektronenstrahl elektrostatisch und durch mit Minus gekennzeichnete 4-mm-Buchse am Verwendung der Helmholtzspulen D (U191051) mag-... -
Seite 3: Bestimmung Von B
⋅ ⋅ Aus den Gleichungen 1 und 3 folgt für die spezifische wobei Ladung e/m: ⋅ mit U = Kondensatorspannung und d = Plattenab- ⋅ stand kann unmittelbar abgelesen werden, B und r las- sen sich experimentell bestimmen. 5.3.3 Mittels Feldausgleich •... - Seite 4 Fig. 2 Magnetische Ablenkung Fig.3 Elektrische Ablenkung...
- Seite 5 Fig. 4 Bestimmung von e/m mittels Feldausgleich A TELTRON Product from UK3B Scientific Ltd. ▪ 8 Beaconsfield Road ▪ Weston-super-Mare ▪ Somerset BS23 1YE Tel 0044 (0)1934 425333 ▪ Fax 0044 (0)1934 425334 ▪ e-mail uk3bs@3bscientific.com Technische Änderungen vorbehalten © Copyright 2009 3B Scientific GmbH...
-
Seite 7: Instruction Sheet
3B SCIENTIFIC ® PHYSICS Electron-Beam Deflection Tube D U19155 Instruction sheet 02/09 ALF 1 Fluorescent screen 2 Lower deflection plate 3 Boss with 4-mm plug for connecting deflection plates 4 Electron gun 5 4-mm sockets for connect- ing heater supply and cath-... -
Seite 8: Setting Up The Tube In The Tube Holder
The deflection of rays can be achieved electrostati- 5. Example experiments cally by means of a built-in plate capacitor formed by 5.1 Magnetic deflection the pair of deflection plates or magnetically with the help of the Helmholtz coils D (U191051) magnetically. •... - Seite 9 ⋅ where ⋅ with U = deflector plate voltage and d = plate spac- can be measured directly, B and r can be deter- ing. mined experimentally. 5.4 By means of field compensation 5.3.1.1 Determining r • Set up the experiment as in Fig 4. The radius of curvature r is obtained geometrically as •...
- Seite 10 Fig. 2 Magnetic deflection Fig.3 Electric deflection...
- Seite 11 Fig. 4 Calculating e/m by means of field compensation A TELTRON Product from UK3B Scientific Ltd. • 8 Beaconsfield Road • Weston-super-Mare • Somerset BS23 1YE Tel 0044 (0)1934 425333 • Fax 0044 (0)1934 425334 • e-mail uk3bs@3bscientific.com Technical amendments are possible ©...
- Seite 13 3B SCIENTIFIC ® PHYSICS Tube de déviation électronique D U19155 Manuel d'utilisation 02/09 ALF 1 Ecran luminescent 2 Plaque déviatrice inférieure 3 Support avec contact de 4 mm pour la connexion de la plaque de condensateur 4 Canon électronique 5 Prise de 4 mm pour la...
- Seite 14 ment par un condensateur à plaques intégré et ma- 5. Exemples d'expériences gnétiquement par l'emploi de bobines de Helmholtz 5.1 Déviation magnétique D (U191051). Les plaques déviatrices tiennent un écran luminescent à trame centimétrique, tourné à • Procédez au câblage du tube comme le montre la 15°...
- Seite 15 En modifiant la formule 2, on obtient l'équation sui- ⋅ ⋅ vante pour e/m : Les équations 1 et 3 permettent d'établir la charge spécifique e/m : ⋅ avec ⋅ étant la tension du condensateur et d l'écart entre La tension U peut être lue directement, B et r doivent les plaques.
- Seite 16 Fig. 2 Déviation magnétique Fig. 3 Déviation électrique...
- Seite 17 Fig. 4 Détermination de e/m par la compensation du champ A TELTRON Product from UK3B Scientific Ltd. ▪ 8 Beaconsfield Road ▪ Weston-super-Mare ▪ Somerset BS23 1YE Tel 0044 (0)1934 425333 ▪ Fax 0044 (0)1934 425334 ▪ e-mail uk3bs@3bscientific.com Sous réserve de modifications techniques ©...
- Seite 19 3B SCIENTIFIC ® PHYSICS Tubo di deflessione del fascio elettronico D U19155 Istruzioni per l'uso 02/09 ALF 1 Schermo fluorescente 2 Piastra di deflessione inferiore 3 Supporto con spinotto da 4 mm per il collegamento della piastra condensatore 4 Cannone elettronico...
- Seite 20 • fascio, sul quale è reso visibile l'andamento del fascio Inserire le bobine nei fori corrispondenti del elettronico. portatubi. • Attivare l'alimentatore ad alta tensione. • Applicare tensione alle bobine e osservare l'andamento del fascio. i3. Dati tecnici L'andamento del fascio elettronico è circolare e la ≤...
- Seite 21 può essere letta direttamente, B e r possono essere dove determinati in modo sperimentale. con U = tensione del condensatore e d = distanza tra 5.3.1.1 Determinazione di r le piastre Per il raggio di curvatura r del fascio di elettroni deflesso, vale quanto segue come deducibile dalla fig.
- Seite 22 Fig. 2 Deflessione magnetica Fig. 3 Deflessione elettrica...
- Seite 23 Fig. 4 Determinazione di e/m mediante compensazione del campo A TELTRON Product from UK3B Scientific Ltd. • 8 Beaconsfield Road • Weston-super-Mare • Somerset BS23 1YE Tel 0044 (0)1934 425333 • Fax 0044 (0)1934 425334 • e-mail uk3bs@3bscientific.com Con riserva di modifiche tecniche ©...
- Seite 25 3B SCIENTIFIC ® PHYSICS Tubo de deflexión de haz electrónico D U19155 Instrucciones de manejo 02/09 ALF 1 Pantalla fosforescente 2 Placa deflectora inferior 3 Soporte con ficha monopolar de 4 mm. para conectar la placa de capacitor 4 Cañón electrónico 5 Clavijas de 4 mm.
- Seite 26 calentamiento directo y un ánodo de forma cilíndrica. 5. Ejemplos de experimentos Gracias a una placa de capacitor insertada, el haz 5.1 Deflexión magnética electrónico se puede desviar electrostáticamente y con la utilización de las bobinas de Helmholtz D • Proceder a la conexión de los tubos de acuerdo al (U191051) también magnéticamente.
- Seite 27 Para deducir la velocidad de los electrones v que De la transformación de la fórmula 2 se deriva para depende de la tensión anódica U se aplica: e/m: ⋅ ⋅ De las ecuaciones 1 y 3 se deriva para la carga donde específica e/m: ⋅...
- Seite 28 Fig. 2 Deflexión magnética Fig.3 Deflexión eléctrica...
- Seite 29 Fig. 4 Determinación de e / m por medio de compensación de campos A TELTRON Product from UK3B Scientific Ltd. • 8 Beaconsfield Road • Weston-super-Mare • Somerset BS23 1YE Tel 0044 (0)1934 425333 • Fax 0044 (0)1934 425334 • e-mail uk3bs@3bscientific.com Se reservan las modificaciones técnicas ©...
- Seite 31 3B SCIENTIFIC ® FÍSICA Tubo de desvio de feixes de elétrons D U19155 Manual de instruções 02/09 ALF 1 Tela luminescente 2 Placa inferior de desvio 3 Apoio com conectores de pino de 4 mm para a conexão com a placa do condensador 4 Canhão de elétrons...
- Seite 32 centimétrica, girada em 15° graus em contra do eixo deve ser ligado com o conector de 4 mm com a de feixe, sobre a qual fica visível o percurso dos indicação de negativo no gargalo do tubo. elétrons. • Colocar as bobinas nos orifícios correspondentes no suporte para tubos.
- Seite 33 pode ser lida imediatamente, B e r podem ser com U = tensão de condensador e d = distância determinadas experimentalmente. entre placas 5.3.1.1 Determinação de r 5.3.3 Por meio de compensação de campo • Para o rádio de curvatura r do feixe de elétrons Montagem da experiência conforme fig.
- Seite 34 Fig. 2 Desvio magnético Fig.3 Desvio elétrico...
- Seite 35 Fig. 4 Determinação de e/m por meio de compensação de campo A TELTRON Product from UK3B Scientific Ltd. • 8 Beaconsfield Road • Weston-super-Mare • Somerset BS23 1YE Tel 0044 (0)1934 425333 • Fax 0044 (0)1934 425334 • e-mail uk3bs@3bscientific.com Sob reserva de alterações técnicas ©...
