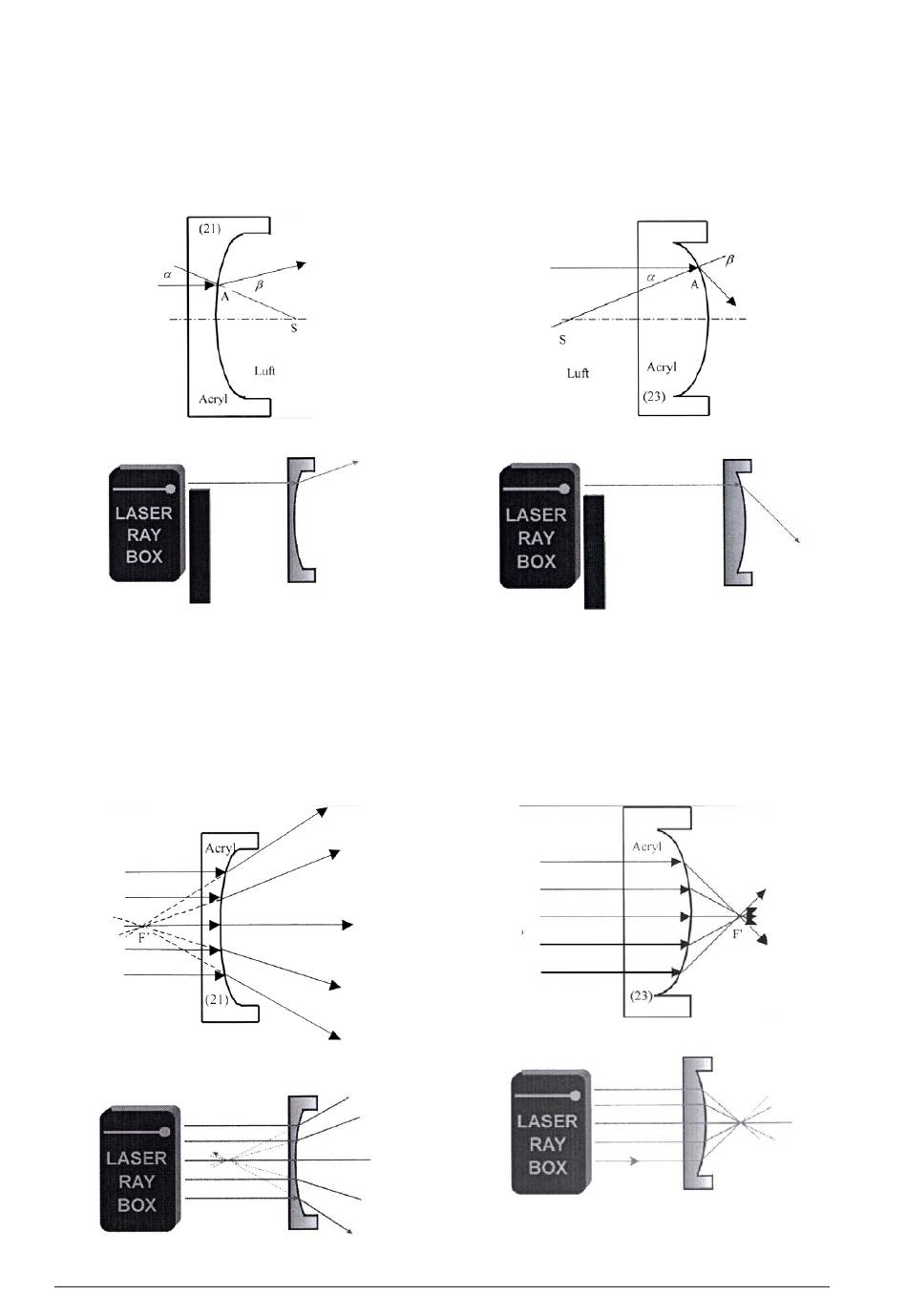

E15a Durchgang eines Lichtstrahls durch eine
konvexe Grenzfläche Acryl-Luft
(U17301)
Nach Durchgang des Lichtstrahls durch Punkt A wird
er vom Einfallslot weg gebrochen. Das Einfallslot ist
die Gerade von Punkt A zum Krümmungsmittelpunkt
S.
E15b Durchgang von Lichtstrahlen durch eine
konvexe Grenzfläche Acryl-Luft
(U17301)
Nach Durchgang durch die Grenzfläche Acryl-Luft wird
das Strahlenbündel divergent gebrochen. Verlängert
man die gebrochenen Strahlen nach hinten, so treffen
sie sich in einem Punkt auf der optischen Achse. Die-
ser Punkt heißt virtueller Brennpunkt F'.
E16a Durchgang eines Lichtstrahls durch eine
konkave Grenzfläche Acryl-Luft
(U17301)
Nach Durchgang des Lichtstrahls durch Punkt A wird
er vom Einfallslot weg gebrochen. Das Einfallslot ist
die Gerade von Punkt A zum Krümmungsmittelpunkt
S.
E16b Durchgang von Lichtstrahlen durch eine
konkave Grenzfläche Acryl-Luft
(U17301)
Nach Durchgang durch die Grenzfläche ist das Strah-
lenbündel konvergent. Parallele Strahlen treffen sich
in einem Punkt auf der optischen Achse, dem Brenn-
punkt F.
