3B SCIENTIFIC PHYSICS U17300 Bedienungsanleitung Seite 3

E1 Reflexion an Planspiegel
(U17300/U17301)

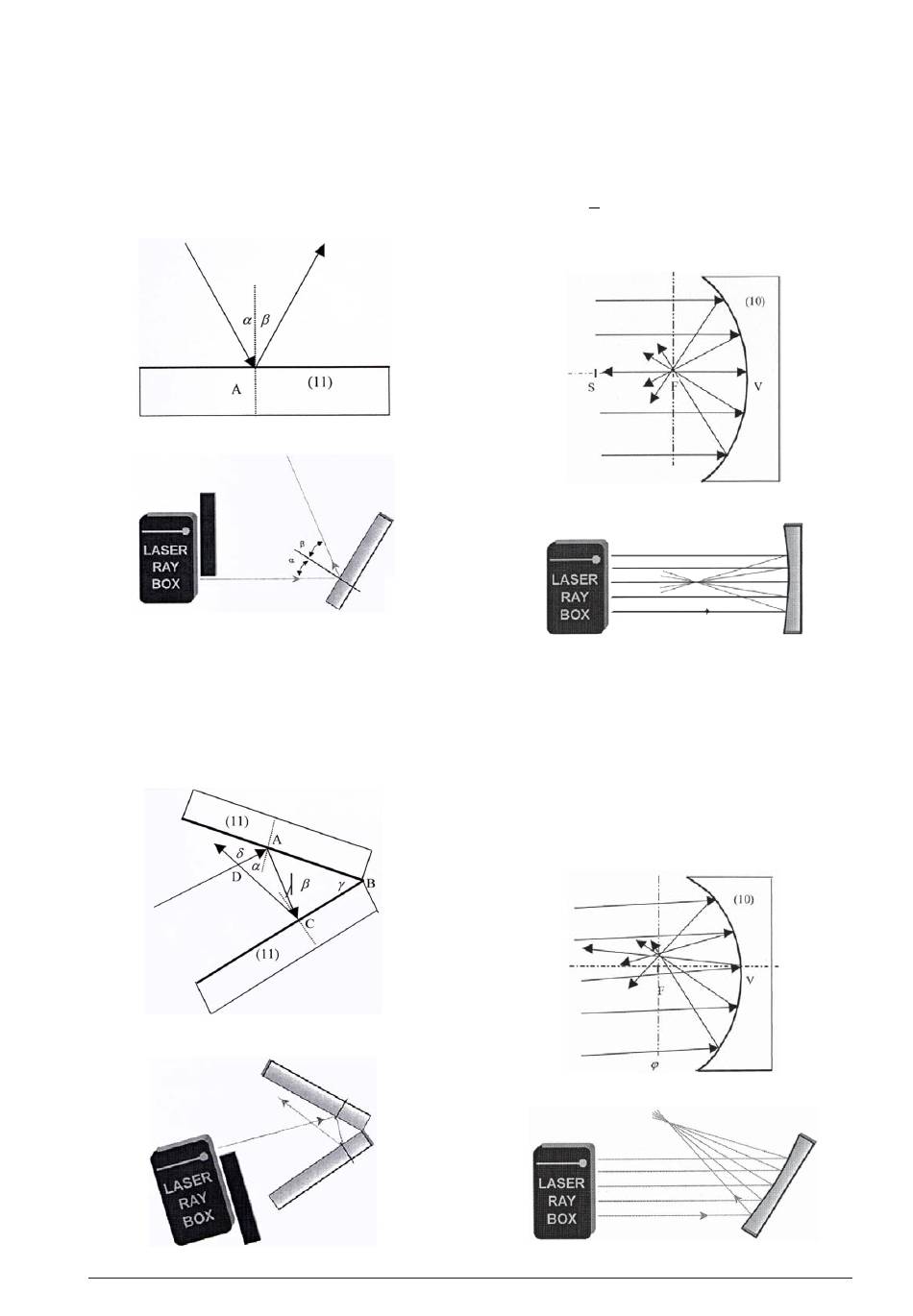

Darstellung des Reflexionsgesetzes. Ein Lichtstrahl, der
unter dem Einfallswinkel α auf eine plane Spiegelfläche
trifft, wird unter dem Winkel ß reflektiert
α = ß
Beide Winkel werden zum Einfallslot hin gemessen.
E2 Reflexion an zwei Planspiegeln
(U17301)
Demonstration der Beziehung:
δ = 2 γ
wobei der Winkel δ vom einfallenden und dem reflek-
tierten Lichtstrahl gebildet wird und γ der Winkel zwi-
schen den Spiegelflächen ist.
E3a Reflexion an Konkavspiegel – Lichtstrahlen
parallel zur optischen Achse
(U17300)
Die Brennweite f eines Hohlspiegels wird durch die
Länge der Strecke VF bestimmt. Der Krümmungsradius
lässt sich mit der Formel
r
=
f
2
berechnen. Die Strecke VS ist doppelt so lang wie VF.
E3b Reflexion an Konkavspiegel – Lichtstrahlen
nicht parallel zur optischen Achse
(U17300)
Die Achse ϕ steht senkrecht auf der optischen Achse
und verläuft durch den Brennpunkt. Sie wird als Brenn-
ebene bezeichnet. Die einfallenden parallelen Strah-
len werden reflektiert und treffen sich in einem Punkt
auf der Brennebene ϕ. Sind die Strahlen parallel zur
optischen Achse, so liegt der Punkt darauf und heißt
Brennpunkt F.
3
