3B SCIENTIFIC® PHYSICS
Bedienungsanleitung
07/05 MH
1
2
3
4
5
Die Druckwaage ermöglicht anschauliche Versuche zum
Kraft- und Druckbegriff.
1. Sicherheitshinweise
• Verletzungsgefahr! Die Kolben und Zylinder der
Druckwaage bestehen aus Glas, welches beim Bruch
Schnittverletzungen hervorrufen kann. Vor den Ver-
suchen sind die Glasteile auf einwandfreien Zustand
zu überprüfen! Die Kunststoffteile, die sich in beiden
Glasspritzen befinden, verhindern einen harten Auf-
schlag der Kolben und dürfen nicht entfernt werden.

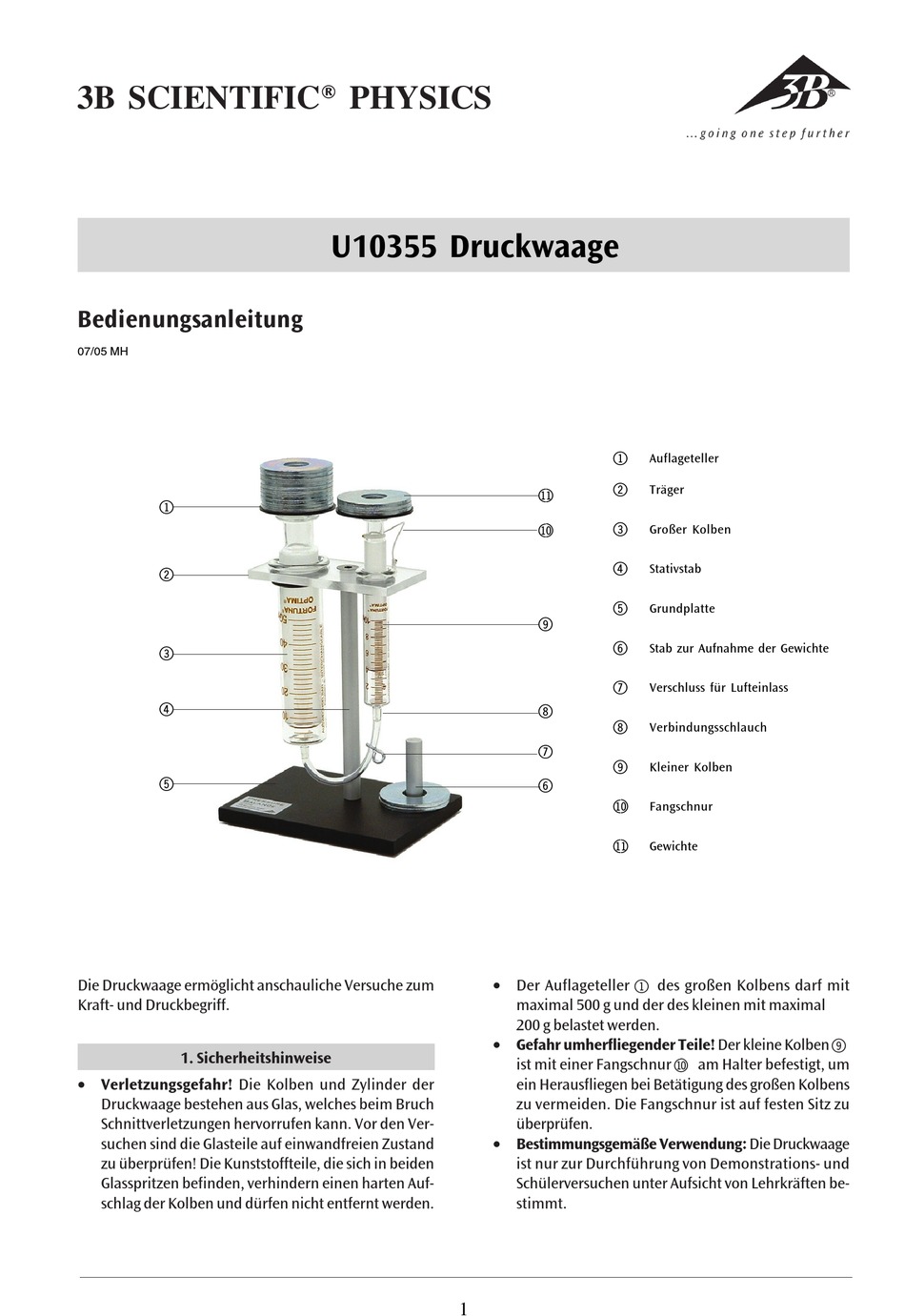

U10355 Druckwaage
• Der Auflageteller
• Gefahr umherfliegender Teile! Der kleine Kolben
• Bestimmungsgemäße Verwendung: Die Druckwaage
1
1
Auflageteller
2
Träger
bm
3
bl
Großer Kolben
4
Stativstab
5
Grundplatte
9
6
Stab zur Aufnahme der Gewichte
7
Verschluss für Lufteinlass
8
8
Verbindungsschlauch
7
9
Kleiner Kolben
6
bl
Fangschnur
bm
Gewichte
1
des großen Kolbens darf mit
maximal 500 g und der des kleinen mit maximal
200 g belastet werden.
ist mit einer Fangschnur
bl
ein Herausfliegen bei Betätigung des großen Kolbens
zu vermeiden. Die Fangschnur ist auf festen Sitz zu
überprüfen.
ist nur zur Durchführung von Demonstrations- und
Schülerversuchen unter Aufsicht von Lehrkräften be-
stimmt.
9
am Halter befestigt, um
