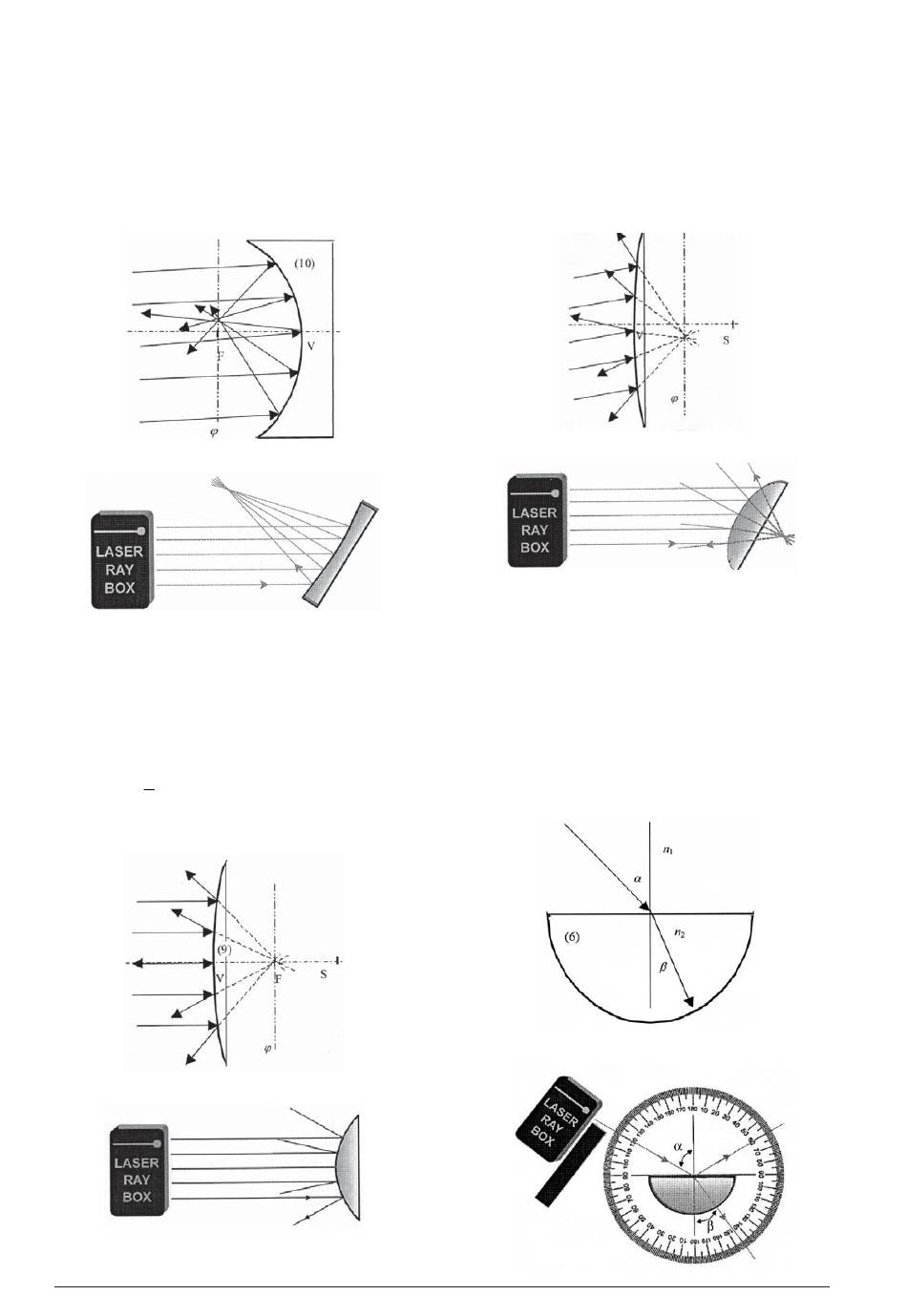

E3b Réflexion sur un miroir concave – Rayons
lumineux non parallèles à l'axe optique
(U17300)
L'axe ϕ est perpendiculaire à l'axe optique et traverse
le foyer. On l'appelle le plan focal. Les rayons incidents
parallèles sont réfléchis et se rencontrent sur le plan
focal ϕ. Si les rayons sont parallèles à l'axe optique, le
foyer F se situe par-dessus.
E4a Réflexion sur un miroir convexe – Rayons
lumineux parallèles à l'axe optique
(U17300)
Les rayons réfléchis semblent partir d'un point situé
derrière le miroir. Il s'agit du foyer virtuel. La distance
VF détermine la focale du miroir. Le rayon de courbure
peut être calculé à l'aide de la formule
r
=
f
2
La distance VS est deux fois plus longue que VF.
E4b Réflexion sur un miroir convexe – Rayons
lumineux non parallèles à l'axe optique
(U17300)
L'axe ϕ est perpendiculaire à l'axe optique et traverse
le foyer. On l'appelle le plan focal. Si les rayons tombant
sur le miroir sont parallèles, ils sont divergés de telle
sorte qu'on a l'impression qu'ils partent d'un point
situé sur le plan focal ϕ derrière le miroir.
E5a Réfraction d'un rayon lumineux lors du
passage de l'air vers l'acrylique
(U17300, feuille F)
Lors du passage d'un rayon d'un milieu d'indice de
réfraction n vers un milieu d'indice de réfraction n
1
son changement de direction est déterminé par la loi
de la réfraction de Snellius :
sin α = n
n sin ß
1 2
α est l'angle d'incidence dans le milieu n
de réfraction dans le milieu n
34
,
2
et ß l'angle
1
.
2
Air
Acrylique
