3B SCIENTIFIC PHYSICS U17300 Bedienungsanleitung Seite 12

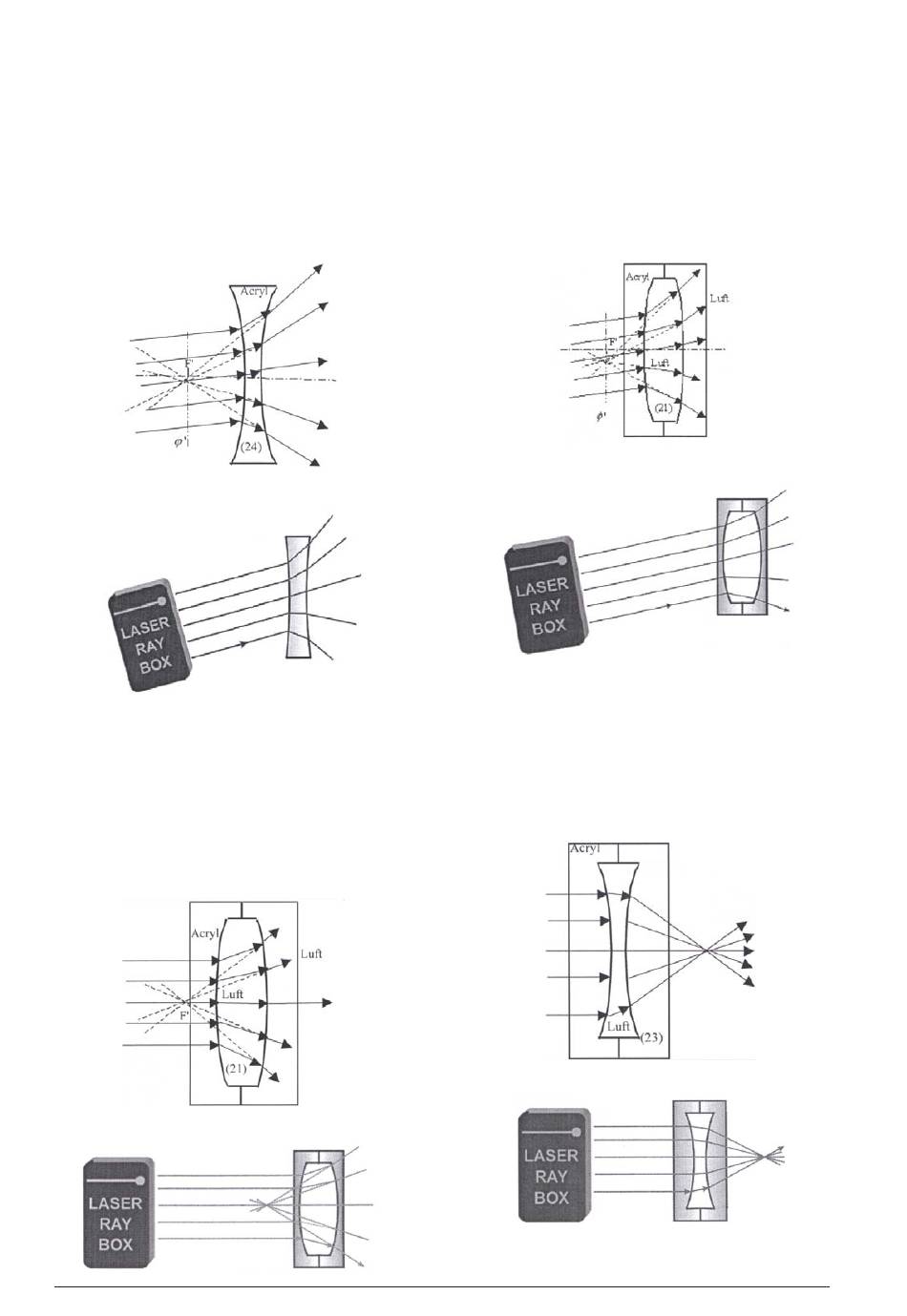

E18b Durchgang von Lichtstrahlen durch eine
konkave Acryllinse – Lichtstrahlen nicht
parallel zur optischen Achse
(U17300/U17301)
Die Achse ϕ' steht senkrecht auf der optischen Achse
und verläuft durch den virtuellen Brennpunkt F'. Sie
wird als Brennpunktebene bezeichnet. Die Verlänge-
rung der gebrochenen Strahlen treffen sich in einem
Punkt auf der Achse ϕ'.
E19a Durchgang von Lichtstrahlen durch eine
konvexe Luftlinse – Lichtstrahlen parallel zur
optischen Achse
(U17301)
Die Lichtstrahlen sind divergent nach Durchgang durch
die Linse. Sie bildet kein Objekt ab. Nach hinten ver-
längert, treffen sich die Strahlen im virtuellen Brenn-
punkt F'.
E19b Durchgang von Lichtstrahlen durch eine
konvexe Luftlinse – Lichtstrahlen nicht
parallel zur optischen Achse
(U17301)
Die Achse ϕ' steht senkrecht auf der optischen Achse
und verläuft durch den virtuellen Brennpunkt F'. Sie
wird als Brennpunktebene bezeichnet. Die Verlänge-
rung der gebrochenen Strahlen treffen sich in einem
Punkt auf der Achse ϕ'.
E20a Durchgang von Lichtstrahlen durch eine
konkave Luftlinse – Lichtstrahlen parallel zur
optischen Achse
(U17301)
Ein konkave Luftlinse verhält sich wie eine Sammellin-
se und die gebrochenen Strahlen treffen sich im Brenn-
punkt F' nach Durchgang durch die Linse.
