3B SCIENTIFIC PHYSICS U17300 Bedienungsanleitung Seite 7

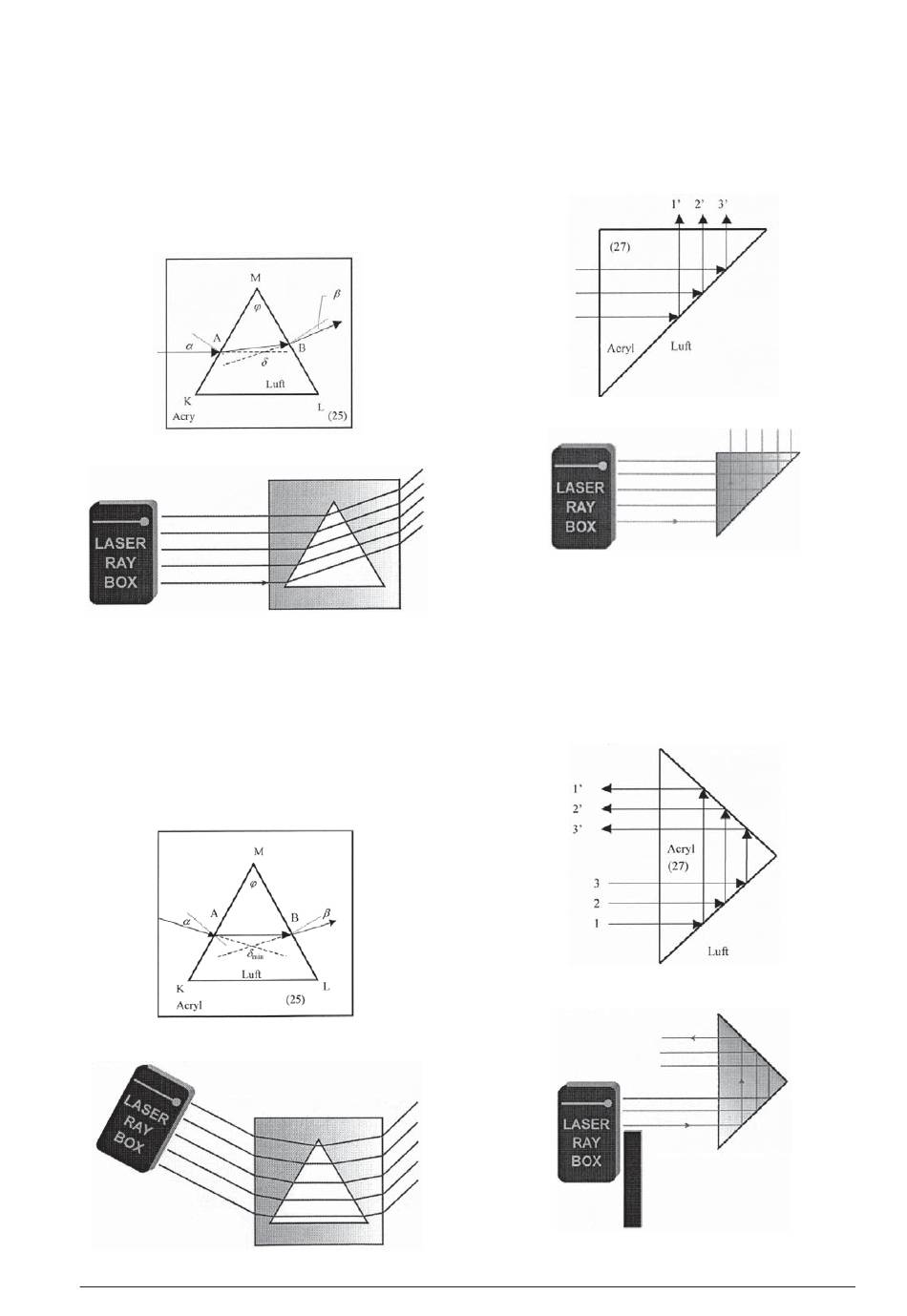

E10a Ablenkung eines Lichtstrahls durch ein
Luftprisma
(U17301)
Licht tritt an Punkt A durch die Grenzfläche Acryl-Luft.
Der Lichtstrahl wird vom Einfallslot weg gebrochen. Am
Austrittspunkt B wird er hin zum Einfallslot gebrochen.
Die Summe aller Brechungswinkel ist der Ablenkungs-
winkel δ. Es ist der Winkel zwischen dem einfallenden
und austretenden Lichtstrahl.
E10b Minimale Ablenkung durch ein Luftprisma
(U17301)
Im Fall der minimalsten Ablenkung δ
fallswinkel α gleich dem Austrittswinkel ß. Der gebro-
chene Strahl verläuft dann im Prisma parallel zu der
Seite, die nicht durchgangen wird. Für den Brechungs-
index des Prismas gilt: (siehe E9b). Die Richtung der
Ablenkung ist umgekehrt der in einem Acrylprisma.
E11a Reflexion an einer Kante eines Acrylprismas
Wenn die Lichtstrahlen auf die Kante treffen, werden
sie total reflektiert. Bei leichtem Drehen des Prismas
kann sowohl Brechung als auch Reflexion beobachtet
werden.
E11b Reflexion an zwei Kanten eines Acrylprismas
In diesem Fall sind die Bedingungen für Totalreflexi-
on an beiden Kanten des Prismas erfüllt. Wird der
oberste einfallende Strahl ausgeblendet, so verschwin-
det der unterste austretende Strahl. Das Bild ist um
ist der Ein-
min
180° gedreht.
7
(U17301)
(U17301)
