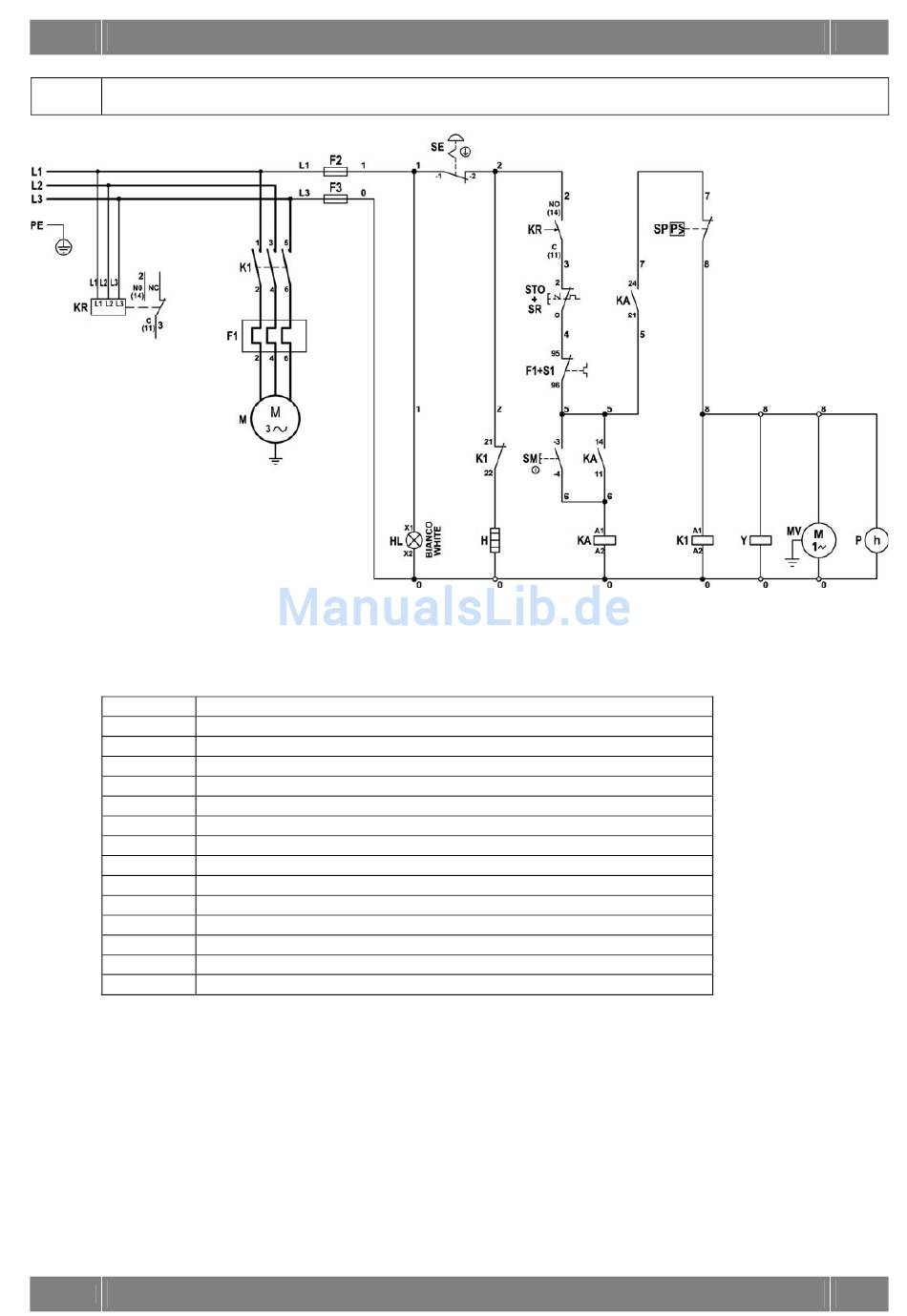

Zeichnungen und Pläne
Hp 3 ( 2,2kW ) : 220+240 V – 50/60 Hz – 3 ~
LEGENDE
F2-F3
SICHERUNG 5x20 1,6 A (F)
HL
LICHT ELEKTRISCHE NETZ
SM
KOMPRESSOR STARTKNOPF
SE
NOTRUFTASTE
STO+SR
SCHRAUBE ÖLTEMPERATUR THERMOSTAT + RESET
F1+S1
RELE' TERMICO MOTORE COMPRESSORE CON RESET
H
WÄRMETAUSCHER
K1
KONTACTOR MOTOR KOMPRESSOR
KA
HILFSRELAIS
KR
SEQUENZPHASIG RELAIS
SP
PRESSOSTAT
Y
MAGNETVENTIL
P
BETRIEBSSTUNDENZÄHLER
M
MOTOR KOMPRESSOR
MV
MOTOR LÜFTERRAD
