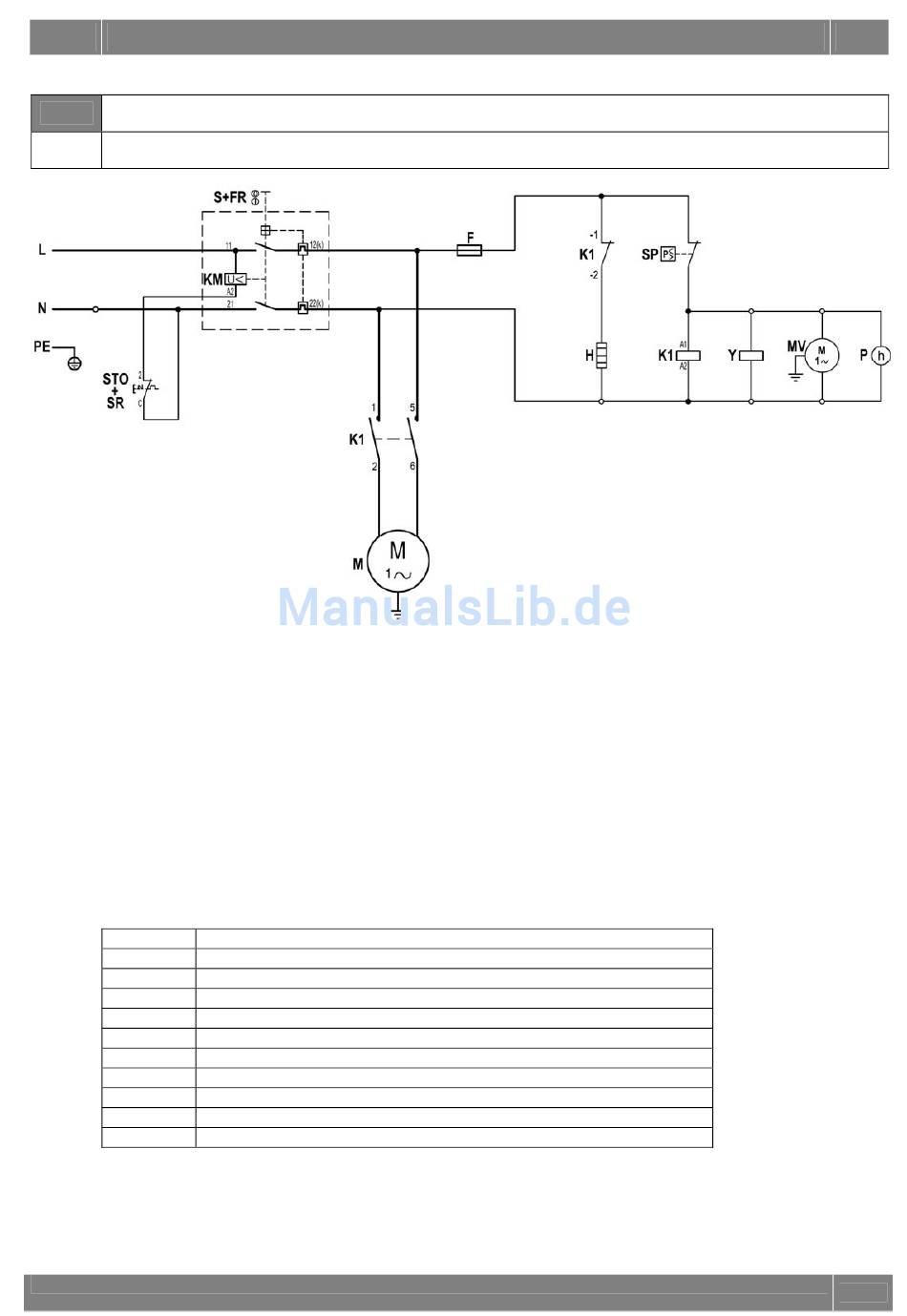

7.1 Schaltpläne
Hp 3 ( 2,kW ): 220+240 V – 50/60 Hz – 1 ~
LEGENDE
S+FR START-STOP SHALTER MIT WÄRMESCHUTZ
STO+SR SCHRAUBE ÖLTEMPERATUR THERMOSTAT + RESET
H WÄRMETAUSCHER
KM MINIMUM STROMVERSORGUNG RELAY
K1 KONTACTOR MOTOR KOMPRESSOR
SP PRESSOSTAT
Y MAGNETVENTIL
F SICHERUNG
P BETRIEBSSTUNDENZÄHLER
M MOTOR KOMPRESSOR
MV MOTOR LÜFTERRAD
Zeichnungen und Pläne 7
