3. INSTALLATION UND ANSCHLUSS
• Anschluss an den intelligenten Zähler unter
Verwendung des TIC-Protokolls (nur Frankreich; im
RS-485-Anschluss vorhanden)
• Anschluss an einen externen Energiezähler über den
RS-485-Anschluss unter Verwendung des Modbus
RTU-Protokolls
• Anschluss an LAN und den intelligenten Zähler

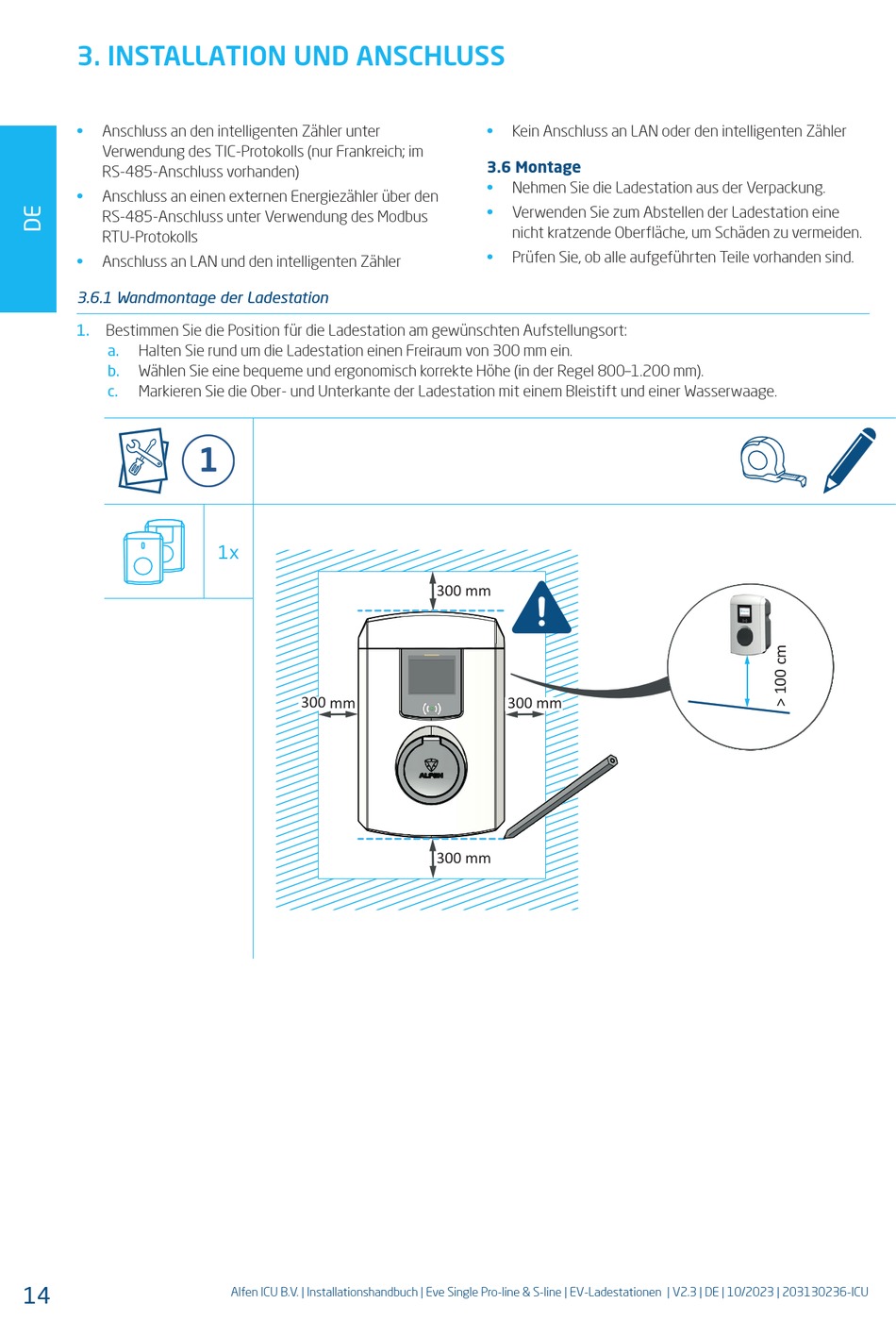

3.6.1 Wandmontage der Ladestation

1. Bestimmen Sie die Position für die Ladestation am gewünschten Aufstellungsort:
a. Halten Sie rund um die Ladestation einen Freiraum von 300 mm ein.
b. Wählen Sie eine bequeme und ergonomisch korrekte Höhe (in der Regel 800–1.200 mm).
c. Markieren Sie die Ober- und Unterkante der Ladestation mit einem Bleistift und einer Wasserwaage.
10mm 8mm
10mm
14
1x
Alfen ICU B.V. | Installationshandbuch | Eve Single Pro-line & S-line | EV-Ladestationen | V2.3 | DE | 10/2023 | 203130236-ICU
• Kein Anschluss an LAN oder den intelligenten Zähler

3.6 Montage

• Nehmen Sie die Ladestation aus der Verpackung.
• Verwenden Sie zum Abstellen der Ladestation eine
nicht kratzende Oberfläche, um Schäden zu vermeiden.
• Prüfen Sie, ob alle aufgeführten Teile vorhanden sind.
300 mm
300 mm
300 mm
10mm
7mm
