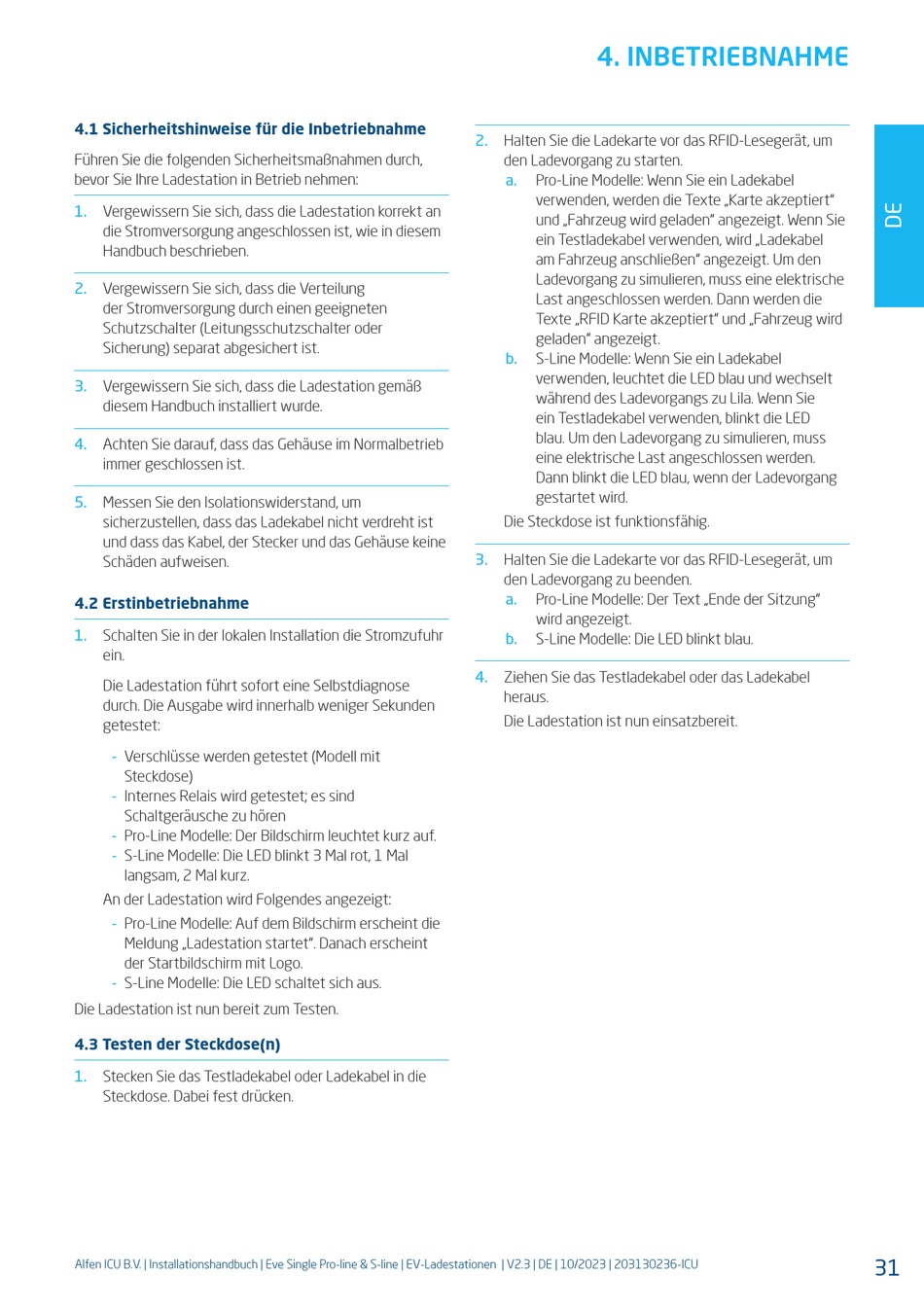

4.1 Sicherheitshinweise für die Inbetriebnahme
Führen Sie die folgenden Sicherheitsmaßnahmen durch,
bevor Sie Ihre Ladestation in Betrieb nehmen:
1. Vergewissern Sie sich, dass die Ladestation korrekt an
die Stromversorgung angeschlossen ist, wie in diesem
Handbuch beschrieben.
2. Vergewissern Sie sich, dass die Verteilung
der Stromversorgung durch einen geeigneten
Schutzschalter (Leitungsschutzschalter oder
Sicherung) separat abgesichert ist.
3. Vergewissern Sie sich, dass die Ladestation gemäß
diesem Handbuch installiert wurde.
4. Achten Sie darauf, dass das Gehäuse im Normalbetrieb
immer geschlossen ist.
5. Messen Sie den Isolationswiderstand, um
sicherzustellen, dass das Ladekabel nicht verdreht ist
und dass das Kabel, der Stecker und das Gehäuse keine
Schäden aufweisen.

4.2 Erstinbetriebnahme

1. Schalten Sie in der lokalen Installation die Stromzufuhr
ein.
Die Ladestation führt sofort eine Selbstdiagnose
durch. Die Ausgabe wird innerhalb weniger Sekunden
getestet:
- Verschlüsse werden getestet (Modell mit
Steckdose)
- Internes Relais wird getestet; es sind
Schaltgeräusche zu hören
- Pro-Line Modelle: Der Bildschirm leuchtet kurz auf.
- S-Line Modelle: Die LED blinkt 3 Mal rot, 1 Mal
langsam, 2 Mal kurz.
An der Ladestation wird Folgendes angezeigt:
- Pro-Line Modelle: Auf dem Bildschirm erscheint die
Meldung „Ladestation startet". Danach erscheint
der Startbildschirm mit Logo.
- S-Line Modelle: Die LED schaltet sich aus.
Die Ladestation ist nun bereit zum Testen.

4.3 Testen der Steckdose(n)

1. Stecken Sie das Testladekabel oder Ladekabel in die
Steckdose. Dabei fest drücken.
Alfen ICU B.V. | Installationshandbuch | Eve Single Pro-line & S-line | EV-Ladestationen | V2.3 | DE | 10/2023 | 203130236-ICU

4. INBETRIEBNAHME

2. Halten Sie die Ladekarte vor das RFID-Lesegerät, um
den Ladevorgang zu starten.
a. Pro-Line Modelle: Wenn Sie ein Ladekabel
verwenden, werden die Texte „Karte akzeptiert"
und „Fahrzeug wird geladen" angezeigt. Wenn Sie
ein Testladekabel verwenden, wird „Ladekabel
am Fahrzeug anschließen" angezeigt. Um den
Ladevorgang zu simulieren, muss eine elektrische
Last angeschlossen werden. Dann werden die
Texte „RFID Karte akzeptiert" und „Fahrzeug wird
geladen" angezeigt.
b. S-Line Modelle: Wenn Sie ein Ladekabel
verwenden, leuchtet die LED blau und wechselt
während des Ladevorgangs zu Lila. Wenn Sie
ein Testladekabel verwenden, blinkt die LED
blau. Um den Ladevorgang zu simulieren, muss
eine elektrische Last angeschlossen werden.
Dann blinkt die LED blau, wenn der Ladevorgang
gestartet wird.
Die Steckdose ist funktionsfähig.
3. Halten Sie die Ladekarte vor das RFID-Lesegerät, um
den Ladevorgang zu beenden.
a. Pro-Line Modelle: Der Text „Ende der Sitzung"
wird angezeigt.
b. S-Line Modelle: Die LED blinkt blau.
4. Ziehen Sie das Testladekabel oder das Ladekabel
heraus.
Die Ladestation ist nun einsatzbereit.
