Lieferumfang

1 x
Eve Single S-line
Eve Single Pro-line
4 x 4 x
Schraube Dübel 4,5 – 5
5 x 50 mm 8 mm
3.1. Installieren und Anschließen
Lesen Sie vor der Installation der Ladestation diese
Hinweise sorgfältig durch. Alfen ICU B.V. haftet für keinerlei
Folgeschäden, die durch Nichtbeachtung der Anweisungen
in diesem Handbuch entstehen.
HINWEIS
Die Installation muss von einem qualifizierten Elektriker
durchgeführt werden, der dieses Handbuch gelesen hat
und die Bestimmungen der Norm IEC 60364 (Electrical
Installations for Buildings) einhält. Die Nichtbeachtung kann
zu Verletzungen führen oder Gesundheits- und Sicherheits-
risiken aufgrund von Elektrizität mit sich bringen.
HINWEIS
Die Arbeiten dürfen nicht ausgeführt werden, wenn es
regnet oder die Luftfeuchtigkeit mehr als 95 % beträgt.
HINWEIS
Eine Ladestation muss stets an einen ausschließlich für
diese Ladestation bestimmten Stromkreis angeschlossen
werden.
Eve Single-Handbuch | Version 4.0 | Juni 2021

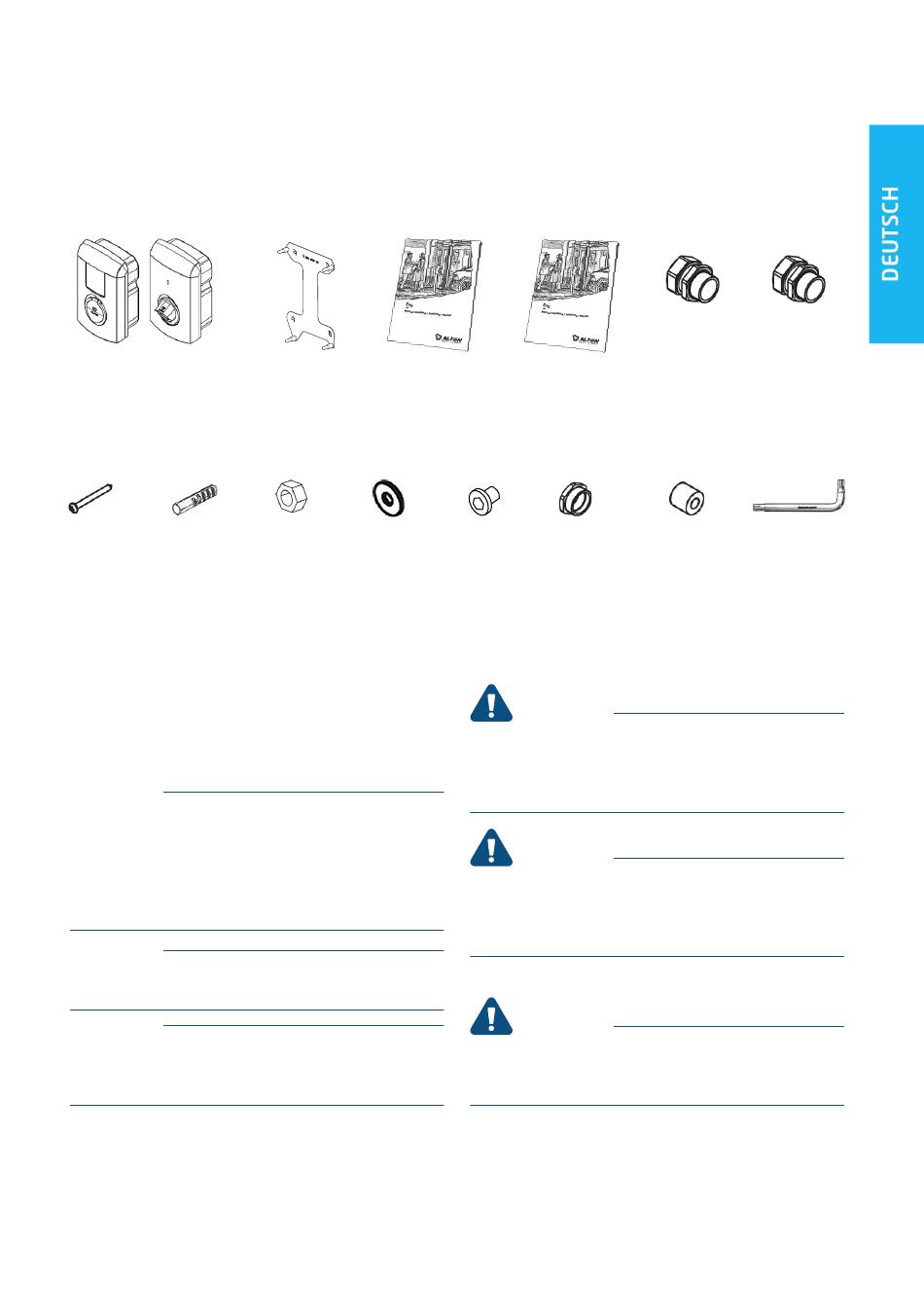

Die Verpackung der Ladestation enthält Folgendes: Alfen Eve Single,
Installationsanleitung, Rahmen zur Wandmontage, Installationsmaterial und RFID-
Ladekarten (je nach gewählter Option)
1 x 1 x
Wandmontage Dieses Handbuch
Rahmen
4 x
4 x
M8 Mutter Unterleg-
scheibe M8

3. MONTAGE UND ANSCHLUSS

1 x
Schnellinstallations-
Anleitung
6 x 1 x
Torx-Schraube Reduzier-
M4 x 8 mm Stück
M32 x 1,5
GEFAHR!
Lebensgefahr bei fehlerhafter Installation! Bei der Arbeit
mit Elektrizität kann die Nichtbeachtung der
einschlägigen Vorschriften zu gefährlichen und
lebensgefährlichen Situationen führen.
GEFAHR!
Die Ladestation enthält elektrische Komponenten, die nach
der Trennung von der Stromversorgung noch elektrische
Ladung enthalten. Warten Sie nach der Trennung mindes-
tens 10 Sekunden, bevor Sie mit den Arbeiten beginnen.
GEFAHR!
Die elektrische Anlage muss von jeder Stromquelle ge-
trennt werden, bevor Installations- oder
Wartungsarbeiten durchgeführt werden!
1 x 2 x
M25 x 1,5 M25 x 1,5
(Für Aus- (Für Modell
führung mit mit fest
Steckdose) inst. Ladekabel)
1 x 1 x
Distanzhülse für Torx T20
Kabel- Schrauben-
verschraubung schlüssel
