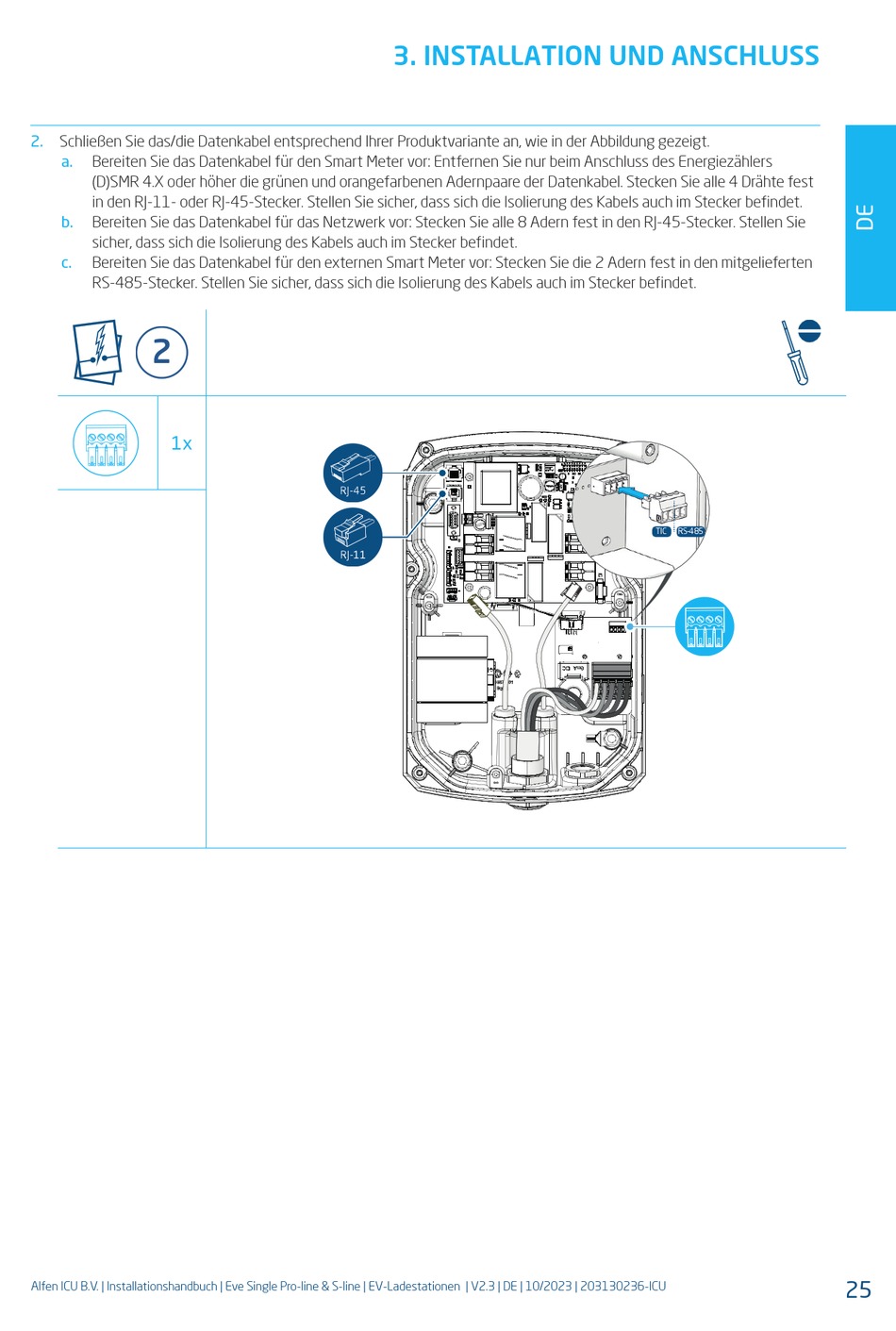

2. Schließen Sie das/die Datenkabel entsprechend Ihrer Produktvariante an, wie in der Abbildung gezeigt.
a. Bereiten Sie das Datenkabel für den Smart Meter vor: Entfernen Sie nur beim Anschluss des Energiezählers
(D)SMR 4.X oder höher die grünen und orangefarbenen Adernpaare der Datenkabel. Stecken Sie alle 4 Drähte fest
in den RJ-11- oder RJ-45-Stecker. Stellen Sie sicher, dass sich die Isolierung des Kabels auch im Stecker befindet.
b. Bereiten Sie das Datenkabel für das Netzwerk vor: Stecken Sie alle 8 Adern fest in den RJ-45-Stecker. Stellen Sie
sicher, dass sich die Isolierung des Kabels auch im Stecker befindet.
c. Bereiten Sie das Datenkabel für den externen Smart Meter vor: Stecken Sie die 2 Adern fest in den mitgelieferten
RS-485-Stecker. Stellen Sie sicher, dass sich die Isolierung des Kabels auch im Stecker befindet.
10mm 8mm
10mm
Alfen ICU B.V. | Installationshandbuch | Eve Single Pro-line & S-line | EV-Ladestationen | V2.3 | DE | 10/2023 | 203130236-ICU
1x
RJ-45
RJ-11
3. INSTALLATION UND ANSCHLUSS
10mm
TIC RS-485
RS-485
