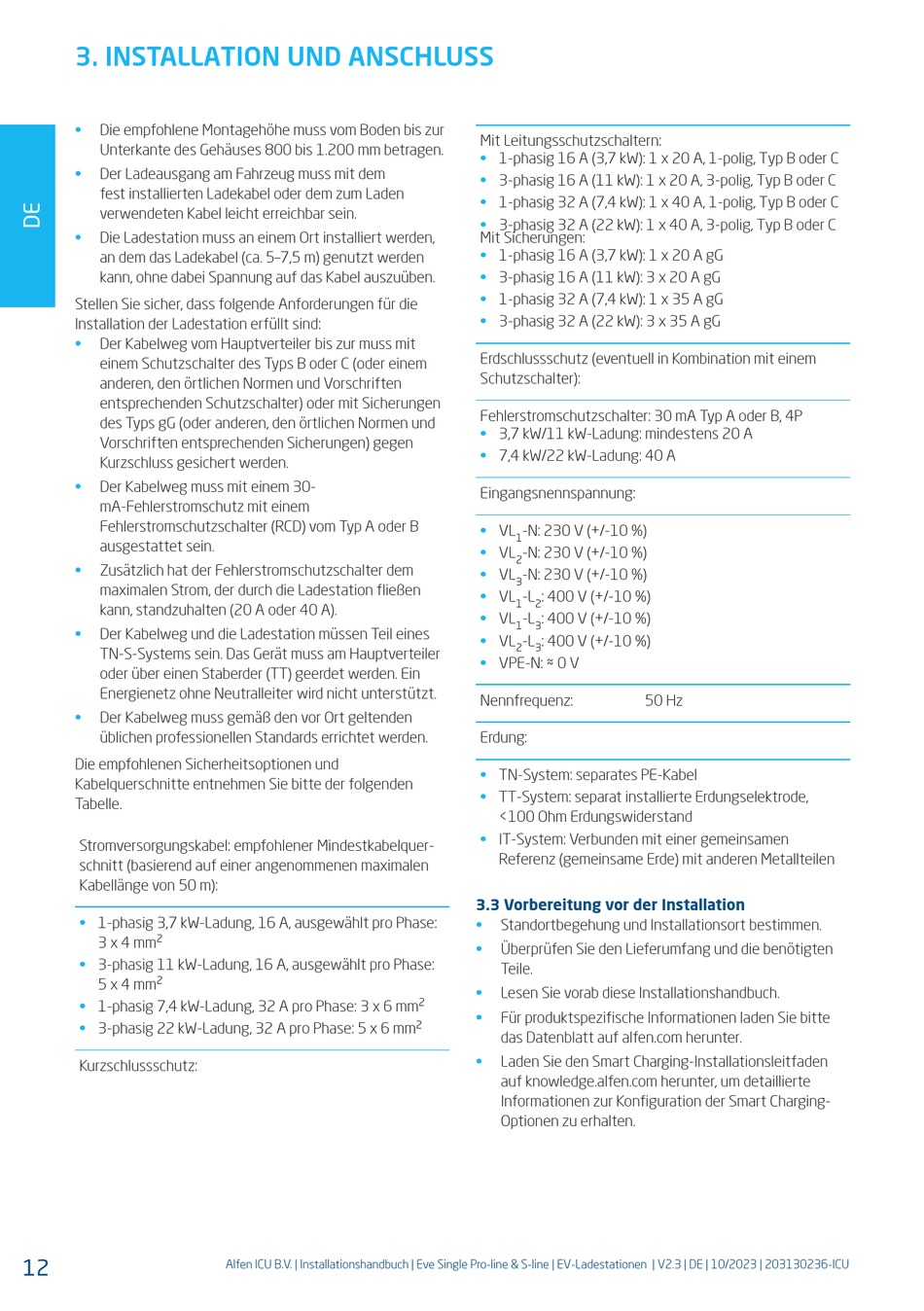

3. INSTALLATION UND ANSCHLUSS
• Die empfohlene Montagehöhe muss vom Boden bis zur
Unterkante des Gehäuses 800 bis 1.200 mm betragen.
• Der Ladeausgang am Fahrzeug muss mit dem
fest installierten Ladekabel oder dem zum Laden
verwendeten Kabel leicht erreichbar sein.
• Die Ladestation muss an einem Ort installiert werden,
an dem das Ladekabel (ca. 5–7,5 m) genutzt werden
kann, ohne dabei Spannung auf das Kabel auszuüben.
Stellen Sie sicher, dass folgende Anforderungen für die
Installation der Ladestation erfüllt sind:
• Der Kabelweg vom Hauptverteiler bis zur muss mit
einem Schutzschalter des Typs B oder C (oder einem
anderen, den örtlichen Normen und Vorschriften
entsprechenden Schutzschalter) oder mit Sicherungen
des Typs gG (oder anderen, den örtlichen Normen und
Vorschriften entsprechenden Sicherungen) gegen
Kurzschluss gesichert werden.
• Der Kabelweg muss mit einem 30-
mA-Fehlerstromschutz mit einem
Fehlerstromschutzschalter (RCD) vom Typ A oder B
ausgestattet sein.
• Zusätzlich hat der Fehlerstromschutzschalter dem
maximalen Strom, der durch die Ladestation fließen
kann, standzuhalten (20 A oder 40 A).
• Der Kabelweg und die Ladestation müssen Teil eines
TN-S-Systems sein. Das Gerät muss am Hauptverteiler
oder über einen Staberder (TT) geerdet werden. Ein
Energienetz ohne Neutralleiter wird nicht unterstützt.
• Der Kabelweg muss gemäß den vor Ort geltenden
üblichen professionellen Standards errichtet werden.
Die empfohlenen Sicherheitsoptionen und
Kabelquerschnitte entnehmen Sie bitte der folgenden
Tabelle.
Stromversorgungskabel: empfohlener Mindestkabelquer-
schnitt (basierend auf einer angenommenen maximalen
Kabellänge von 50 m):
• 1-phasig 3,7 kW-Ladung, 16 A, ausgewählt pro Phase:
2
3 x 4 mm
• 3-phasig 11 kW-Ladung, 16 A, ausgewählt pro Phase:
2
5 x 4 mm
• 1-phasig 7,4 kW-Ladung, 32 A pro Phase: 3 x 6 mm
• 3-phasig 22 kW-Ladung, 32 A pro Phase: 5 x 6 mm
Kurzschlussschutz:
12
Alfen ICU B.V. | Installationshandbuch | Eve Single Pro-line & S-line | EV-Ladestationen | V2.3 | DE | 10/2023 | 203130236-ICU
Mit Leitungsschutzschaltern:
• 1-phasig 16 A (3,7 kW): 1 x 20 A, 1-polig, Typ B oder C
• 3-phasig 16 A (11 kW): 1 x 20 A, 3-polig, Typ B oder C
• 1-phasig 32 A (7,4 kW): 1 x 40 A, 1-polig, Typ B oder C
• 3-phasig 32 A (22 kW): 1 x 40 A, 3-polig, Typ B oder C
Mit Sicherungen:
• 1-phasig 16 A (3,7 kW): 1 x 20 A gG
• 3-phasig 16 A (11 kW): 3 x 20 A gG
• 1-phasig 32 A (7,4 kW): 1 x 35 A gG
• 3-phasig 32 A (22 kW): 3 x 35 A gG
Erdschlussschutz (eventuell in Kombination mit einem
Schutzschalter):
Fehlerstromschutzschalter: 30 mA Typ A oder B, 4P
• 3,7 kW/11 kW-Ladung: mindestens 20 A
• 7,4 kW/22 kW-Ladung: 40 A
Eingangsnennspannung:
• VL -N: 230 V (+/-10 %)
1
• VL -N: 230 V (+/-10 %)
2
• VL -N: 230 V (+/-10 %)
3
• VL -L : 400 V (+/-10 %)
1 2
• VL -L : 400 V (+/-10 %)
1 3
• VL -L : 400 V (+/-10 %)
2 3
• VPE-N: ≈ 0 V
Nennfrequenz:
Erdung:
• TN-System: separates PE-Kabel
• TT-System: separat installierte Erdungselektrode,
<100 Ohm Erdungswiderstand
• IT-System: Verbunden mit einer gemeinsamen
Referenz (gemeinsame Erde) mit anderen Metallteilen

3.3 Vorbereitung vor der Installation

• Standortbegehung und Installationsort bestimmen.
• Überprüfen Sie den Lieferumfang und die benötigten
Teile.
• Lesen Sie vorab diese Installationshandbuch.
2
• Für produktspezifische Informationen laden Sie bitte
2
das Datenblatt auf alfen.com herunter.
• Laden Sie den Smart Charging-Installationsleitfaden
auf knowledge.alfen.com herunter, um detaillierte
Informationen zur Konfiguration der Smart Charging-
Optionen zu erhalten.
50 Hz
