8.2.5
Spannungsversorgung über USB-C Netzteil
und Kommunikation mit dem PC über Ethernet
•
Die Spannungsversorgung erfolgt über ein USB-C Netzteil (nicht im Lieferumfang) mit max. 20 V DC.
•
Die Datenübertragung erfolgt über das Ethernet-Kabel.
Erforderliche Komponenten
Im Lieferumfang enthalten:
•
Ethernet-Kabel
Nicht im Lieferumfang enthalten:
•
USB-C Netzteil
PM+ an einen PC anschließen

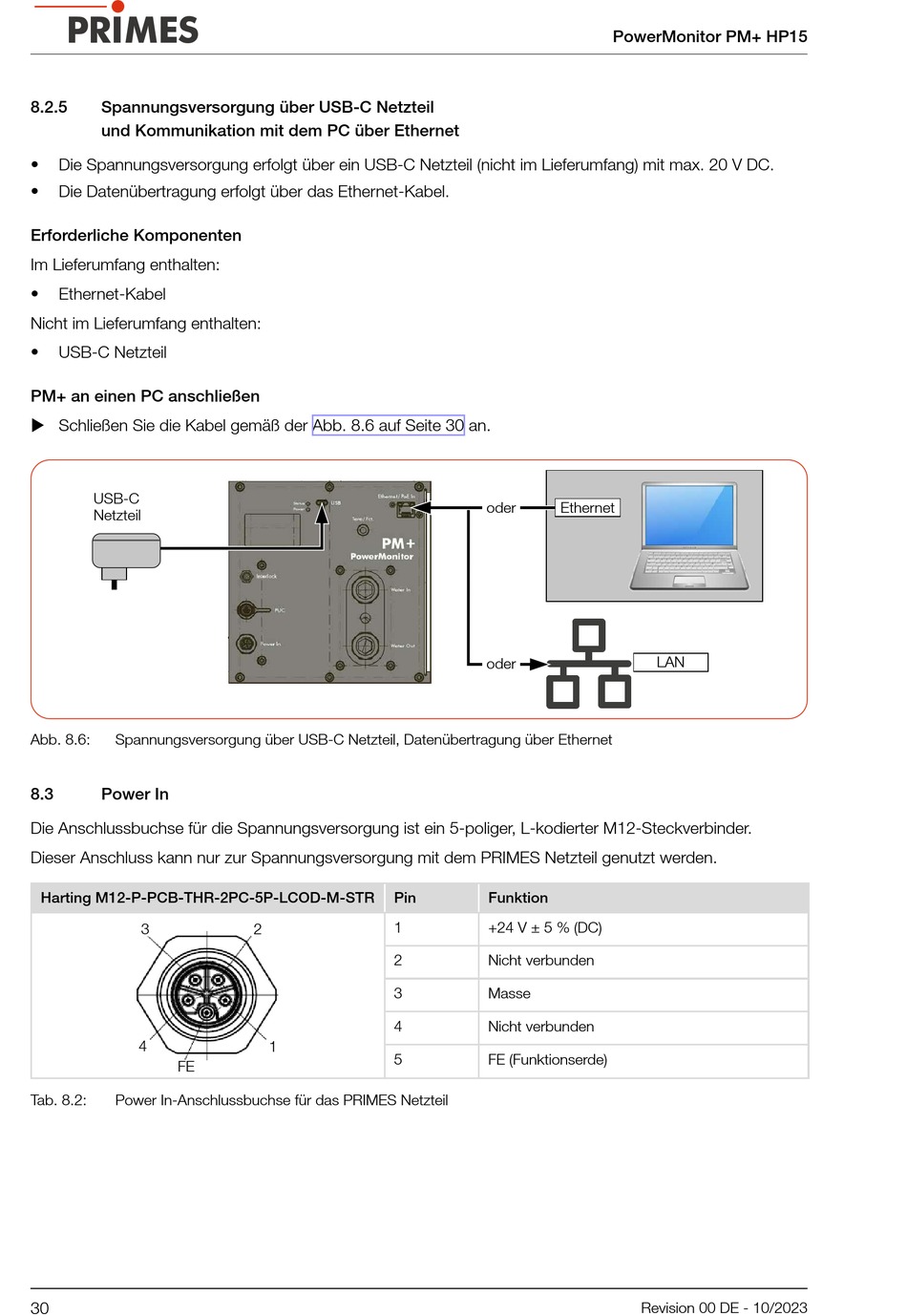

Schließen Sie die Kabel gemäß der Abb. 8.6 auf Seite 30 an.
USB-C
Netzteil
Abb. 8.6:
Spannungsversorgung über USB-C Netzteil, Datenübertragung über Ethernet
8.3
Power In
Die Anschlussbuchse für die Spannungsversorgung ist ein 5-poliger, L-kodierter M12-Steckverbinder.
Dieser Anschluss kann nur zur Spannungsversorgung mit dem PRIMES Netzteil genutzt werden.
Harting M12-P-PCB-THR-2PC-5P-LCOD-M-STR
3
4
FE
Tab. 8.2:
Power In-Anschlussbuchse für das PRIMES Netzteil
30
Pin
1
2
2
3
4
1
5
PowerMonitor PM+ HP15
oder
Ethernet
LAN
oder
Funktion
+24 V ± 5 % (DC)
Nicht verbunden
Masse
Nicht verbunden
FE (Funktionserde)
