PowerMonitor PM+ HP15
9.4

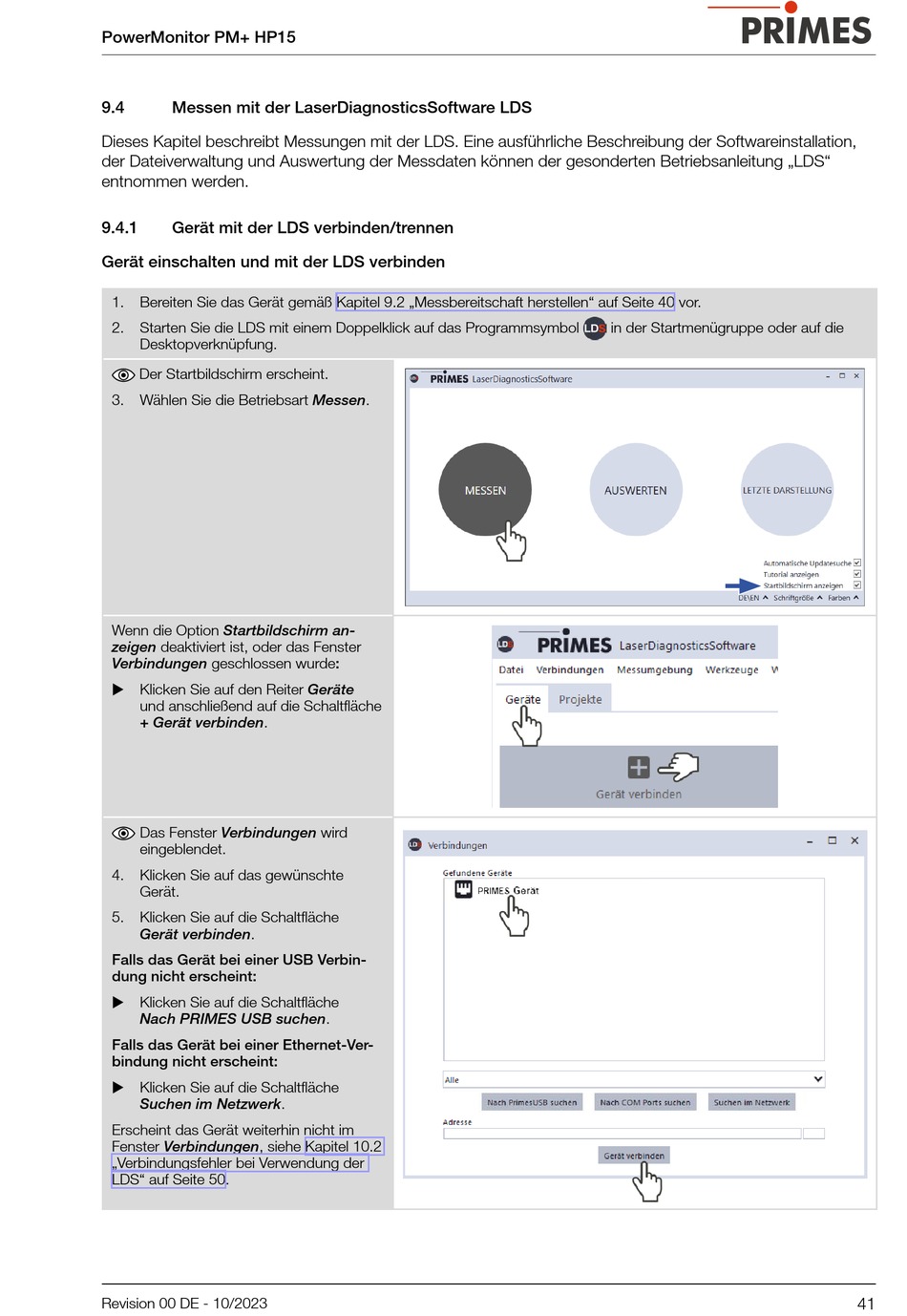

Messen mit der LaserDiagnosticsSoftware LDS

Dieses Kapitel beschreibt Messungen mit der LDS. Eine ausführliche Beschreibung der Softwareinstallation,
der Dateiverwaltung und Auswertung der Messdaten können der gesonderten Betriebsanleitung „LDS"
entnommen werden.
9.4.1
Gerät mit der LDS verbinden/trennen
Gerät einschalten und mit der LDS verbinden
1.
Bereiten Sie das Gerät gemäß Kapitel 9.2 „Messbereitschaft herstellen" auf Seite 40 vor.
2.
Starten Sie die LDS mit einem Doppelklick auf das Programmsymbol
Desktopverknüpfung.
Der Startbildschirm erscheint.
3.
Wählen Sie die Betriebsart Messen.
Wenn die Option Startbildschirm an-
zeigen deaktiviert ist, oder das Fenster
Verbindungen geschlossen wurde:
 Klicken Sie auf den Reiter Geräte
und anschließend auf die Schaltfläche
+ Gerät verbinden.
Das Fenster Verbindungen wird
eingeblendet.
4.
Klicken Sie auf das gewünschte
Gerät.
5.
Klicken Sie auf die Schaltfläche
Gerät verbinden.
Falls das Gerät bei einer USB Verbin-
dung nicht erscheint:
 Klicken Sie auf die Schaltfläche
Nach PRIMES USB suchen.
Falls das Gerät bei einer Ethernet-Ver-
bindung nicht erscheint:
 Klicken Sie auf die Schaltfläche
Suchen im Netzwerk.
Erscheint das Gerät weiterhin nicht im
Fenster Verbindungen, siehe Kapitel 10.2
„Verbindungsfehler bei Verwendung der
LDS" auf Seite 50.
Revision 00 DE - 10/2023
in der Startmenügruppe oder auf die
41
