PowerMonitor PM+ HP15
Beachten Sie (siehe Kapitel 14 „Technische Daten" auf Seite 58):
•
den min./max. Strahldurchmesser von 20 – 24 mm an der Eintrittsapertur
•
die maximale Leistungsdichte am Umlenkspiegel in Abhängigkeit von der Wellenlänge
•
die maximale Toleranz zum mittigen Strahleinfall von ± 3 mm
•
die min. Divergenz Vollwinkel von – 50 mrad (konvergent) /
die max. Divergenz Vollwinkel von + 160 mrad (divergent)
•
den maximalen Einfallswinkel senkrecht zur Eintrittsapertur von ± 5°

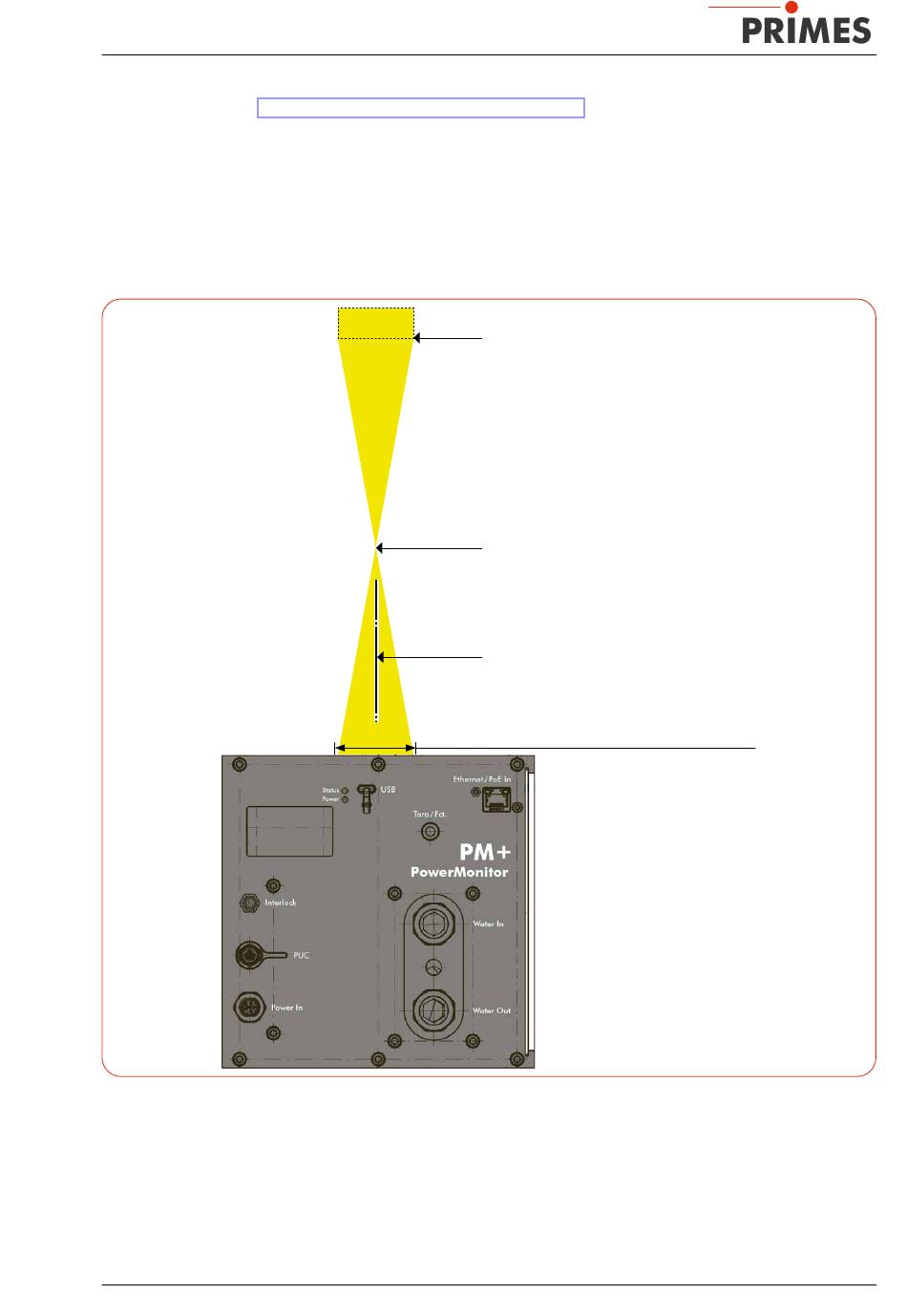

Abb. 7.2:
Ausrichtung des PM+ zum Laserstrahl (schematisch)
Revision 00 DE - 10/2023
Fokussieroptik
Fokusebene
Strahlachse
zentriert in Eintrittsapertur
Min./max. Strahldurchmesser 20 – 24 mm
21
