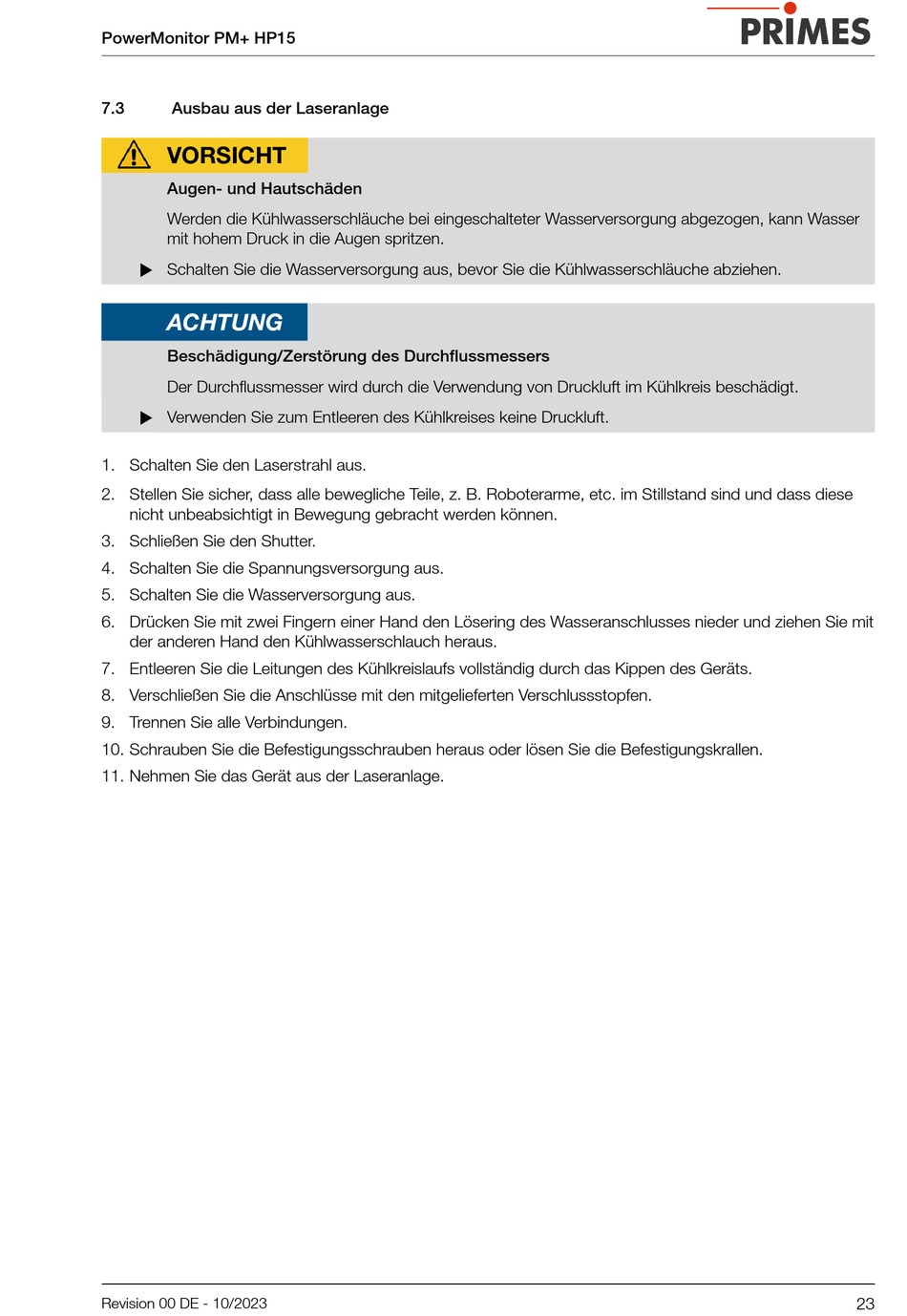

PowerMonitor PM+ HP15
7.3
Ausbau aus der Laseranlage
VORSICHT
Augen- und Hautschäden
Werden die Kühlwasserschläuche bei eingeschalteter Wasserversorgung abgezogen, kann Wasser
mit hohem Druck in die Augen spritzen.
Schalten Sie die Wasserversorgung aus, bevor Sie die Kühlwasserschläuche abziehen.
ACHTUNG
Beschädigung/Zerstörung des Durchflussmessers
Der Durchflussmesser wird durch die Verwendung von Druckluft im Kühlkreis beschädigt.
Verwenden Sie zum Entleeren des Kühlkreises keine Druckluft.
1. Schalten Sie den Laserstrahl aus.
2. Stellen Sie sicher, dass alle bewegliche Teile, z. B. Roboterarme, etc. im Stillstand sind und dass diese
nicht unbeabsichtigt in Bewegung gebracht werden können.
3. Schließen Sie den Shutter.
4. Schalten Sie die Spannungsversorgung aus.
5. Schalten Sie die Wasserversorgung aus.
6. Drücken Sie mit zwei Fingern einer Hand den Lösering des Wasseranschlusses nieder und ziehen Sie mit
der anderen Hand den Kühlwasserschlauch heraus.
7. Entleeren Sie die Leitungen des Kühlkreislaufs vollständig durch das Kippen des Geräts.
8. Verschließen Sie die Anschlüsse mit den mitgelieferten Verschlussstopfen.
9. Trennen Sie alle Verbindungen.
10. Schrauben Sie die Befestigungsschrauben heraus oder lösen Sie die Befestigungskrallen.
11. Nehmen Sie das Gerät aus der Laseranlage.
Revision 00 DE - 10/2023
23
