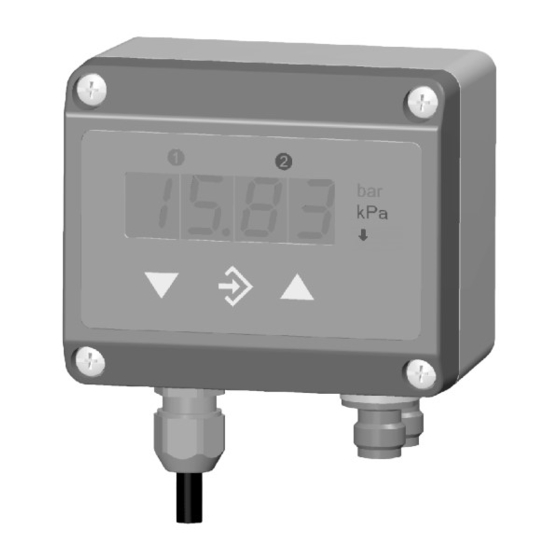

FISCHER EA14M Betriebsanleitung
Druckauswerteeinheit mit farbwechsel-lcd
Inhaltsverzeichnis
Quicklinks
d e v e l o p i n g
s o l u t i o n s
Betriebsanleitung
EA14M
Druckauswerteeinheit
mit Farbwechsel-LCD
Inhaltsverzeichnis
1
Sicherheitshinweise
2
3
4
5
6
Wartung und wiederkehrende Prüfungen
7
8
9
13 Bestellkennzeichen
14 Herstellererklärungen und Zertifikate
1
Sicherheitshinweise
1.1
Allgemeines
Diese Betriebsanleitung enthält grund-
legende und unbedingt zu beachtende
Hinweise für Installation, Betrieb und
Wartung des Gerätes. Sie ist unbedingt
vor der Montage und Inbetriebnahme des Gerätes
vom Monteur, dem Betreiber sowie dem zuständi-
gen Fachpersonal zu lesen.
Diese Betriebsanleitung ist Produktbestandteil und
muss daher in unmittelbarer Nähe des Gerätes und
für das zuständige Fachpersonal jederzeit zugäng-
lich aufbewahrt werden.
Die folgenden Abschnitte, insbesondere die Anlei-
tungen zu Montage, Inbetriebnahme und Wartung,
enthalten
wichtige
Sicherheitshinweise,
Nichtbeachtung Gefahren für Menschen, Tiere,
Umwelt und Objekte hervorrufen können.
1.1
Personalqualifikation
Das Gerät darf nur von Fachpersonal, das mit Mon-
tage, Inbetriebnahme und Betrieb dieses Produktes
vertraut ist, montiert und in Betrieb genommen wer-
den.
Fachpersonal sind Personen, die auf Grund ihrer
fachlichen Ausbildung, ihrer Kenntnisse und Erfah-
rungen sowie ihrer Kenntnisse der einschlägigen
Normen die ihnen übertragenen Arbeiten beurteilen
und mögliche Gefahren erkennen können.
1.2
Gefahren bei Missachtung der Sicher-
heitshinweise
Eine Missachtung dieser Sicherheitshinweise, des
vorgesehenen Einsatzzweckes oder der in den
technischen Gerätedaten ausgewiesenen Grenz-
werte für den Einsatz kann zu einer Gefährdung
oder zu einem Schaden von Personen, der Umwelt
oder der Anlage führen.
Schadensersatzansprüche gegenüber dem Herstel-
ler schließen sich in einem solchen Fall aus.
1.3
Sicherheitshinweise für Betreiber und
deren
Bediener
Die Sicherheitshinweise zum ordnungsgemäßen
Betrieb des Gerätes sind zu beachten. Sie sind vom
Betreiber dem jeweiligen Personal für Montage,
Wartung, Inspektion und Betrieb zugänglich bereit-
zustellen.
Gefährdungen durch elektrische Energie, freige-
setzte Energie des Mediums, austretende Medien
bzw. durch unsachgemäßen Anschluss des Gerä-
tes sind auszuschließen. Einzelheiten hierzu sind
den entsprechend zutreffenden nationalen bzw. in-
ternationalen
entnehmen.
Vorschriftenwerken
zu
Inhaltsverzeichnis
Verwandte Anleitungen für FISCHER EA14M
Inhaltszusammenfassung für FISCHER EA14M
-
Seite 1: Inhaltsverzeichnis
Betriebsanleitung EA14M Druckauswerteeinheit mit Farbwechsel-LCD Inhaltsverzeichnis Sicherheitshinweise Verwendungszweck Produkt und Funktionsbeschreibung Installation und Montage Inbetriebnahme Wartung und wiederkehrende Prüfungen Transport Service Zubehör... -
Seite 2: Unzulässiger Umbau
Gerätes durch den Kunden sind nicht zu- lässig. Dies gilt auch für den Einbau von Ersatztei- Funktionsbild len. Eventuelle Umbauten/Veränderungen werden ausschließlich von Fischer Mess- und Regeltechnik GmbH durchgeführt. Unzulässige Betriebsweisen Die Betriebssicherheit des Gerätes ist nur bei be- stimmungsgemäßer Verwendung gewährleistet. -
Seite 3: Anschluss Der Schaltausgänge
Ist das Gerät für eine Außenanwendung vorgese- 4.2.2 Anschluss der Schaltausgänge hen, empfehlen wir zum dauerhaften Schutz der Folientastatur vor UV-Strahlung und als Schutz- Stecker 2 Signalname Kabelfarbe maßnahme gegen Dauerregen und Beschneiung braun den Einsatz eines geeigneten Schutzgehäuses, weiss mindestens jedoch den Einsatz eines ausreichend blau großen Schutzdaches. -
Seite 4: Inbetriebnahme
Im Normalbetrieb wird der aktuelle Messwert auf Inbetriebnahme einer 4 stelligen LC-Anzeige dargestellt. Zur Dar- Voraussetzung für die Inbetriebnahme ist die ord- stellung sehr großer Werte kann zu einer 5 bzw. 6 nungsgemäße Installation aller elektrischen Versor- stelligen Darstellung gewechselt werden (s. Para- gungs- und Messleitungen. - Seite 5 (c) Wert= Tabelle Beispiel: Einstellen der Schaltpunkte Funktion: ........Tabelle Messbereich Nachkommastellen ..Nachkomma MB Drücken Sie im normalen Betrieb die Taste û um Messbereich Anfang ...... MB-Anfang Messbereich Ende ......MB-Ende ins Menü zu gelangen. Es erscheint die Anzeige Messbereich Einheit ...
-
Seite 6: Menüebene Eingang
Zusammen bestimmen die beiden Parameter die Schaltfunktion von Schaltausgang 1: Ist SP1 Aus < SP1 Ein, so schaltet der Ausgang Nullpunktfenster ein, wenn der Messwert SP1 Ein überschreitet. Ausgeschaltet wird erst wieder, wenn der Messwert SP1 Aus unterschreitet (Hysteresefunktion). Ist SP1 Ein = SP1 Aus, so schaltet der Ausgang Druck ein, wenn der Messwert SP1 Ein überschreitet und aus, wenn der Messwert SP1 Aus unterschreitet. -
Seite 7: Menüebene Ausgang
Die Differenz der beiden Werte Messbereich An- Im Menü Funktion kann eine Anpassung der Anzei- fang und Messbereich Ende muss mindestens ge und des Ausgangs an besondere Anforderungen 25% vom Grundmessbereich betragen. erfolgen. Mit dem Parameter Einheit kann man eine andere Es gibt folgende Funktionen: (von der Einheit des Grundmessbereichs abwei- LINEAR: lineare Umsetzung des Eingangs auf die... - Seite 8 Die Schaltschwellen können innerhalb des Messbe- Wertepaar Grenzen reichs verschoben werden. Die Reihenfolge der +0.0 mbar +0.0 % Schaltpunkte kann nicht geändert werden. +0.0 ... +100.0 mbar Ein Wertepaar besteht aus einem Messwert (linke Autofunktion rot-grün (Auto1) Seite) und einem Anzeigewert (rechte Seite). Der Messwert muss innerhalb des Messbereichs liegen Grundmessbereich und der Anzeigewert muss innerhalb der definierten...
-
Seite 9: Wartung
Mit dem Parameter Hysterese kann ein schnelles Dem Konfig Info ist der Grundmessbereich, das und ungewolltes Wechseln der Farbe verhindert festgelegte Ausgangssignal und vorhandene Kon- werden. Die Hysterese ist im Bereich 0,1... 10% takte zu entnehmen. einstellbar. Die Statistik gibt Auskunft über die Betriebszeit Achtung: Bei großen Hysteresewerten und die Relaisschaltspiele ab Auslieferung. -
Seite 10: Transport
Die genauen Prüfzyklen sind den Betriebs- und Messstoffreste in und an ausgebauten Umgebungsbedingungen anzupassen. Beim Zu- Messgeräten können zur Gefährdung sammenwirken verschiedener Gerätekomponenten von Menschen, Umwelt und Einrichtun- sind auch die Bedienungsanleitungen aller anderen gen führen. Ausreichende Vorsichts- Geräte zu beachten. maßnahmen sind zu ergreifen. -
Seite 11: Technische Daten
11 Technische Daten 0…20 mA Die angegeben Werte beziehen sich nur auf die Eingangssignal 4...20 mA 0...10 V Auswerteeinheit und berücksichtigen nicht die Ei- Max. Kennlinienabweichung° genschaft des angeschlossenen Füllstandtransmit- < 0,05 ters! Typ. Kennlinienabweichung° TK Spanne max.°° %FS/10K < 0,1 TK Spanne typ.°°... -
Seite 12: Programmierung
11.1 Programmierung Die Programmierung erfolgt über die Folientastatur mit menügeführter Bedienung; Verriegelbar durch Passwort. Einstellungen Dämpfung 0,0 ... 100,0 s (Sprungantwortzeit 10 / 90 %) für Signalausgang, getrennt auch für Display Schaltausgang 1 / 2 Ausschaltpunkt, Einschaltpunkt, Ansprechzeit (0 ... 100 s), Funktion (Öffner / Schließer) mbar / Pa / „freie Einheit“, Anfangswert, Endwert und Dezimalpunkt für „freie Einheit“... - Seite 13 12.1 Tragschienenmontage DIN Befestigungselement für Tragschienenmontage nach EN 60715. 12.2 Fronttafeleinbau Wandstärke 3…5 mm...
- Seite 14 13 Bestellkennzeichen Druckauswerteeinheit mit Farbwechsel-LCD EA14 M Ausführung Druck ................> M Messbereich 0…. 0,6 bar ..............> 0 0…. 1 bar ..............> 0 0…. 1,6 bar ..............> 0 0…. 2,5 bar ..............> 0 0…. 4 bar ..............> 0 0….
-
Seite 15: Herstellererklärungen Und Zertifikate
14 Herstellererklärungen und Zertifikate... - Seite 16 Technische Änderungen vorbehalten • Subject to change without notice • Changements techniques sous réserve Fischer Mess- und Regeltechnik GmbH • Bielefelder Str. 37a • D-32107 Bad Salzuflen • Tel. +49 5222 9740 • Fax +49 5222 7170 • eMail: info@fischermesstechnik.de • www.fischermesstechnik.de...
