HVV-G4
Hauptmodul für 2 Verbundanlagen

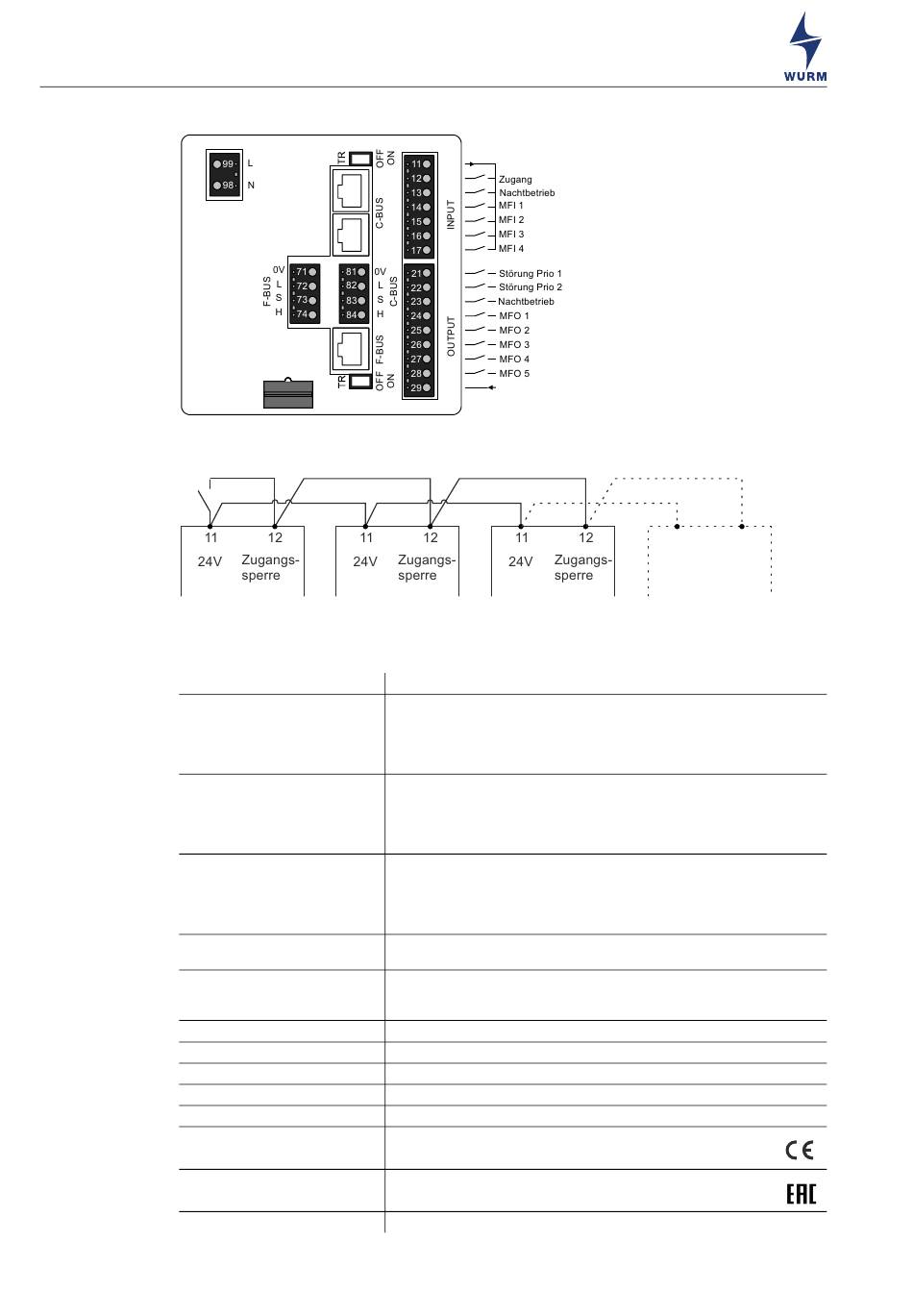

1.5 Schaltbild
Abb. 4: HVV-G4 Schaltbild
Mehrere Hauptmodule verdrahten und freischalten
Abb. 5: Hauptmodule verdrahten und freischalten
1.6 Technische Daten
C-BUS-Kommunikation
4
Spannungsversorgung
Anzeigen
F-BUS-Kommunikation
Digitaleingänge
Digitalausgänge
Abmessungen
Gehäuse
Befestigung
Umgebungstemperatur
Gewicht
CE-Konformität
EAC-Konformität
Technische Änderungen vorbehalten
230V~, +10% / -15%, 50Hz, max. 13VA
Grafik-Display mit Hintergrundbeleuchtung
1 x rote LED bei Störung blinkend
1 x grüne LED, für Parameterverstellung
1 x gelbe LED, für Betriebszustand C-BUS
1 x gelbe LED, für Betriebszustand F-BUS
3-Leiter-CAN-Bus-Schnittstelle, geschirmt, galvanisch
getrennt,
Push-In-Klemmen 2,5mm² / RJ45-Buchse und schaltba-
rer Abschlusswiderstand zur Kommunikation mit Sys-
temgeräten
3-Leiter-CAN-Bus-Schnittstelle, geschirmt, galvanisch
getrennt,
Push-In-Klemmen 2,5mm² / RJ45-Buchse und schaltba-
rer Abschlusswiderstand zur Kommunikation mit Feld-
modulen
6 x 24V=, eigenversorgt, ca. 5mA je Eingang, Push-In-
Klemmen 2,5mm²
8 x Schließerkontakt mit gemeinsamer Versorgung, 1A,
Bemessungsspannung 230V~, Push-In-Klemmen
2,5mm²
(B x H x T) 109 x 109 x 92mm
Kunststoff, Folie
Im Einbaurahmen MGR, Einzelmontage mit ZEM
Betrieb: 0...+55°C, Lagerung: -25...+70°C
Ca. 650g
-
2014/30/EU (EMV-Richtlinie)
-
2014/35/EU (Niederspannungsrichtlinie)
-
TR ZU 004/2011
-
TR ZU 020/2011
RoHS II
HVV-G4_V9.2.0_PI_2023-02_DE
