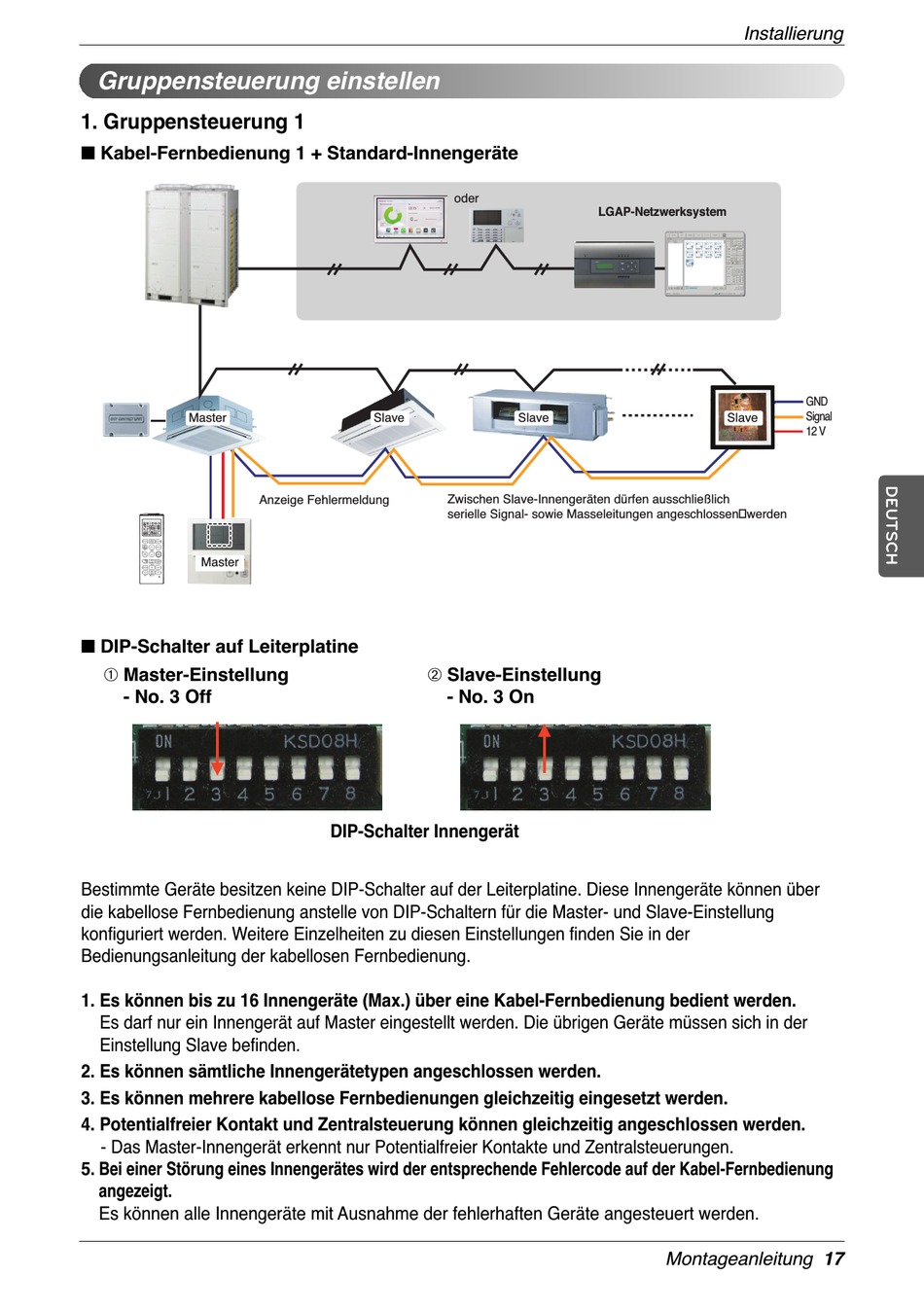

Gruppensteuerung einstellen
1. Gruppensteuerung 1
n Kabel-Fernbedienung 1 + Standard-Innengeräte
Master
Master
n DIP-Schalter auf Leiterplatine
¿ Master-Einstellung
- No. 3 Off
Bestimmte Geräte besitzen keine DIP-Schalter auf der Leiterplatine. Diese Innengeräte können über
die kabellose Fernbedienung anstelle von DIP-Schaltern für die Master- und Slave-Einstellung
konfiguriert werden. Weitere Einzelheiten zu diesen Einstellungen finden Sie in der
Bedienungsanleitung der kabellosen Fernbedienung.
1. Es können bis zu 16 Innengeräte (Max.) über eine Kabel-Fernbedienung bedient werden.
Es darf nur ein Innengerät auf Master eingestellt werden. Die übrigen Geräte müssen sich in der
Einstellung Slave befinden.
2. Es können sämtliche Innengerätetypen angeschlossen werden.
3. Es können mehrere kabellose Fernbedienungen gleichzeitig eingesetzt werden.
4. Potentialfreier Kontakt und Zentralsteuerung können gleichzeitig angeschlossen werden.
- Das Master-Innengerät erkennt nur Potentialfreier Kontakte und Zentralsteuerungen.
5. Bei einer Störung eines Innengerätes wird der entsprechende Fehlercode auf der Kabel-Fernbedienung
angezeigt.
Es können alle Innengeräte mit Ausnahme der fehlerhaften Geräte angesteuert werden.
Slave
Anzeige Fehlermeldung
¡ Slave-Einstellung
DIP-Schalter Innengerät
oder
LGAP-Netzwerksystem
Slave
Zwischen Slave-Innengeräten dürfen ausschließlich
serielle Signal- sowie Masseleitungen angeschlossen werden
- No. 3 On
Installierung
GND
Signal
Slave
12 V
Montageanleitung 17
